8
IT
cod. 3542B380 - Rev 00 - 05/2022

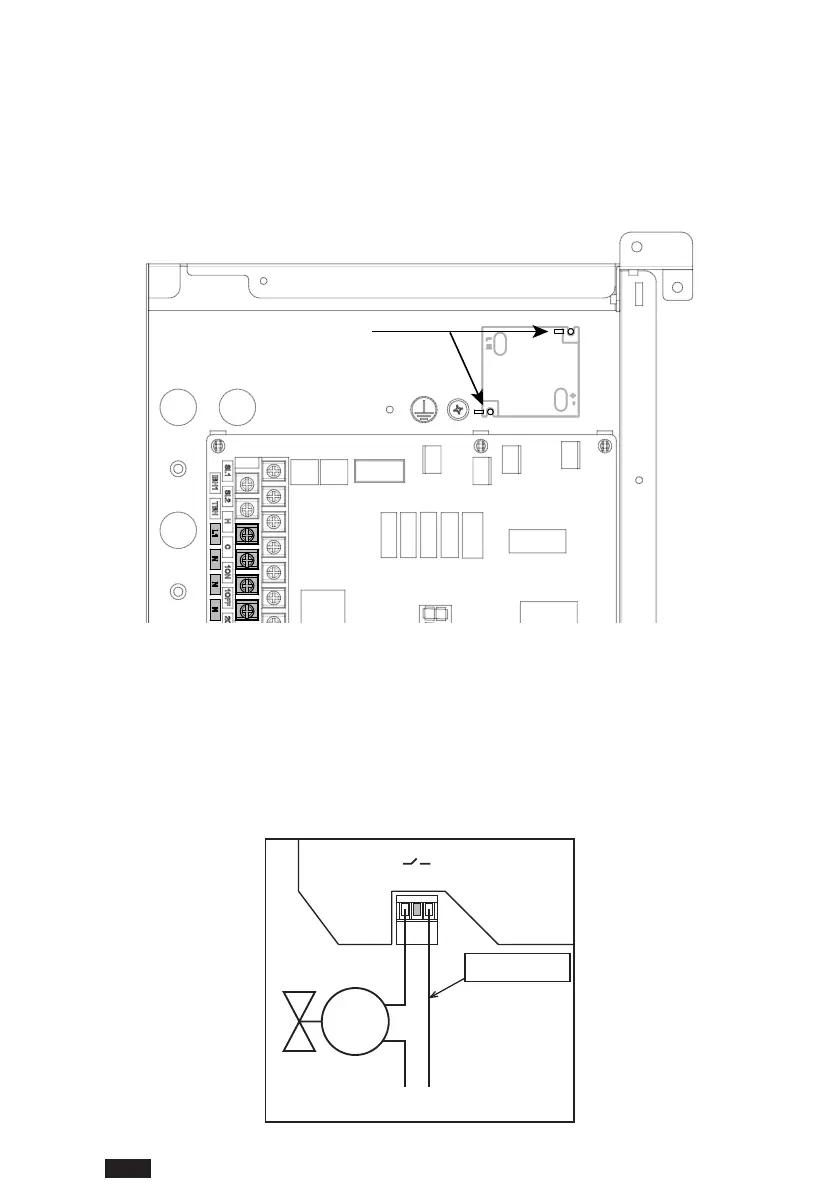

3.1 INSTALLAZIONE DELL’ALIMENTATORE FORNITO
Per il corretto funzionamento del dispositivo si deve utilizzare l’alimentatore fornito nella confezione.
Il suo posizionamento può avvenire all’interno di una scatola di derivazione o fissato a parete o ad un altro supporto
tramite le asole per viti.
Alcune unità dispongono di pannelli che, oltre ad alloggiare la scheda di controllo, sono predisposti per l’alloggiamen-
to dell’alimentatore all’interno dell’unità stessa.
In questi casi, per il collegamento della 230Vac utilizzare il morsetti denominati L1 e N della scheda di controllo (con-
sultare il manuale di installazione dell’unità).
I fori per il suo fissaggio sono individuati da un foro rettangolare.
Fori per il ssaggio
dell’alimentatore
g. 10
3.2 RELÈ AUSILIARIO
Il Connect CRP è dotato di un relè ausiliario a contatti liberi da tensione e normalmente aperto, in grado di sopportare
un carico massimo di
5A - 250Vac.
Questo relé può essere utilizzato per controllare, ad esempio, una valvola di zona. La sua chiusura avviene quando il
set point del Connect CRP, in funzione termostato, è tale da richiedere l’accensione del sistema, ovvero, in riscalda-
mento quando il set point è maggiore della temperatura ambiente e, in raffrescamento, quando il set point è inferiore
alla temperatura ambiente
.
g. 11
