6
3. INSTALAÇÃO E LIGAÇÕES (continuação)
3.3 Ligação hidráulica
A bomba de aquecimento é fornecida com dois conectores de união de 50
mm de diâmetro. Utilize tubo em PVC para a canalização hidráulica com
Ø 50 mm. Ligue a entrada de água da bomba de aquecimento à conduta
proveniente do grupo de filtração e depois ligue a saída de água da bomba
de aquecimento à conduta de água que se dirige para o reservatório (cf.
esquema abaixo).
Instale uma válvula denominada “by-pass” entre a entrada e a saída da
bomba de aquecimento.

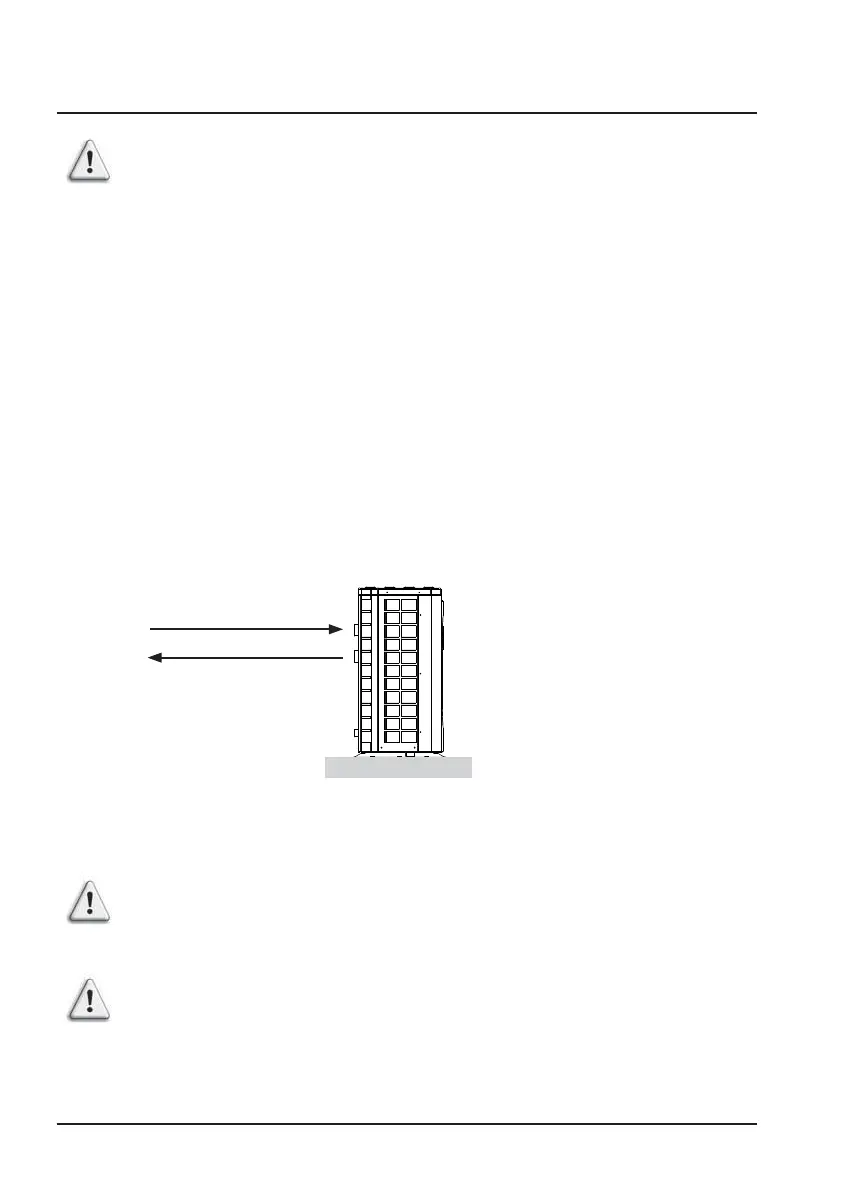

do filtro Ø 50 ENTRADA H
2
O
para o reservatório Ø 50 SAÍDA
H
2
O
Se for utilizado um distribuidor automático ou um eletrolisador, a
sua instalação deve obrigatoriamente fazer-se depois da bomba de
aquecimento com o objetivo de proteger o condensador de titânio
contra uma concentração demasiado elevada de produto químico.
Tenha o cuidado de instalar corretamente a válvula de by-pass e os
conectores de união fornecidos ao nível da entrada e saída de água do
aparelho, a fim de simplificar a purga durante o período de inatividade,
facilitando o acesso ou a desmontagem para manutenção.
Instale de preferência a bomba de aquecimento numa laje em betão
exclusiva ou numa armação de fixação prevista para este efeito e
monte a bomba de aquecimento nos blocos amortecedores fornecidos
(parafusos e porcas não incluídos).
Distância máxima de instalação entre a bomba de aquecimento e a
piscina 15 metros.
Comprimento total de ida-e-volta das canalizações hidráulicas 30
metros.
Isole as canalizações hidráulicas de superfície e enterradas.
