Verifique se a alimentação elétrica disponível e a frequência da
rede correspondem à corrente de funcionamento requerida, tendo
em consideração a colocação específica do aparelho e a corrente
necessária para alimentar qualquer outro equipamento ligado no
mesmo circuito.
ECP 06 230 V~ +/- 10 % 50 HZ 1 Fase
ECP 08 230 V~ +/- 10 % 50 HZ 1 Fase
ECP 11 230 V~ +/- 10 % 50 HZ 1 Fase
ECP 13 230 V~ +/- 10 % 50 HZ 1 Fase
ECP 15 230 V~ +/- 10 % 50 HZ 1 Fase
Respeite o diagrama da cablagem correspondente em anexo.

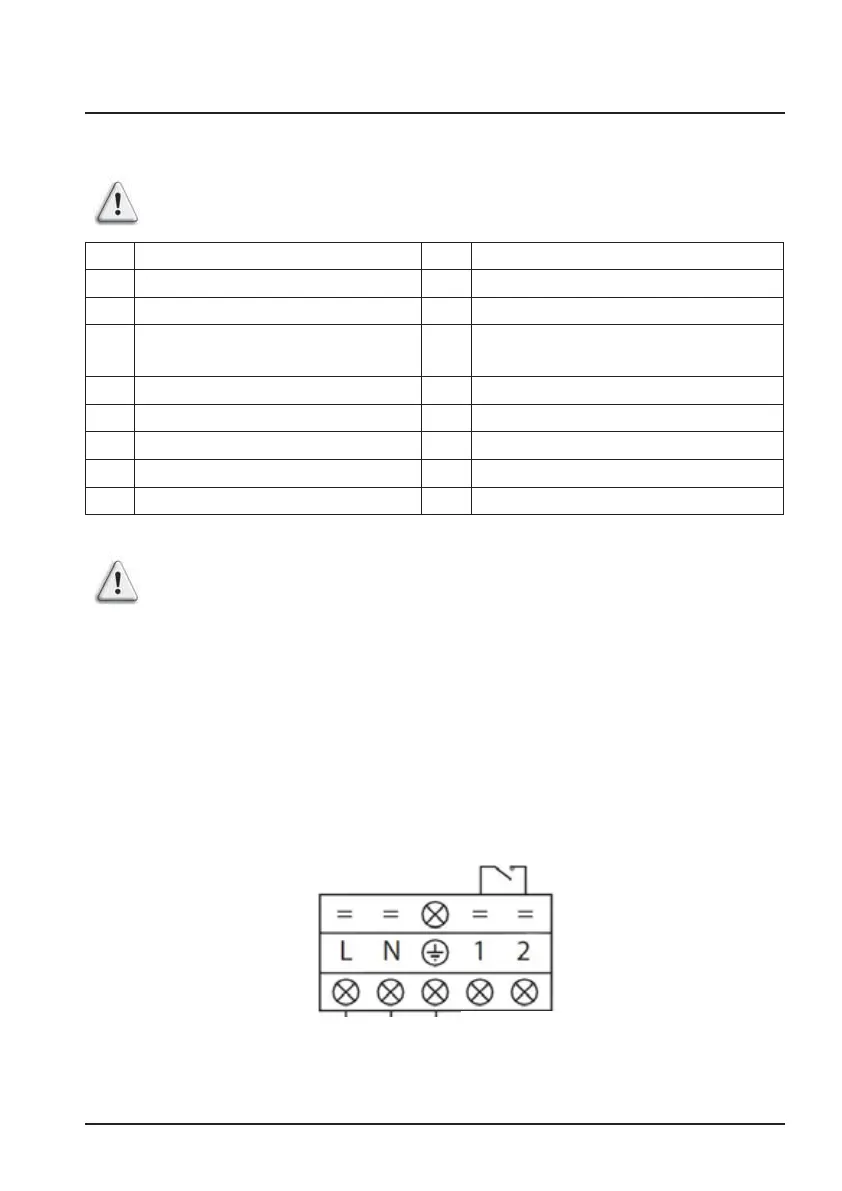

A caixa de ligação encontra-se do lado direito do aparelho. Três
conexões destinam-se à alimentação elétrica e duas ao comando da
bomba de filtração (Realimentação).
3. INSTALAÇÃO E LIGAÇÕES (continuação)
3.4 Ligação elétrica
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
Alimentação geral
230 V~/50 Hz
Contacto seco livre
de potencial 7A máx.
A instalação elétrica e a cablagem deste equipamento devem estar em
conformidade com as regras locais de instalação em vigor.
