7
Compruebe que la alimentación eléctrica disponible y la frecuencia
de la red corresponden a la corriente de funcionamiento necesaria,
teniendo en cuenta el emplazamiento específico del aparato y la
corriente necesaria para alimentar cualquier otro aparato conectado al
mismo circuito.
ECP 06 230 V~ +/- 10 % 50 HZ 1 fase
ECP 08 230 V~ +/- 10 % 50 HZ 1 fase
ECP 11 230 V~ +/- 10 % 50 HZ 1 fase
ECP 13 230 V~ +/- 10 % 50 HZ 1 fase
ECP 15 230 V~ +/- 10 % 50 HZ 1 fase
Consulte el diagrama de cableado correspondiente en el anexo.

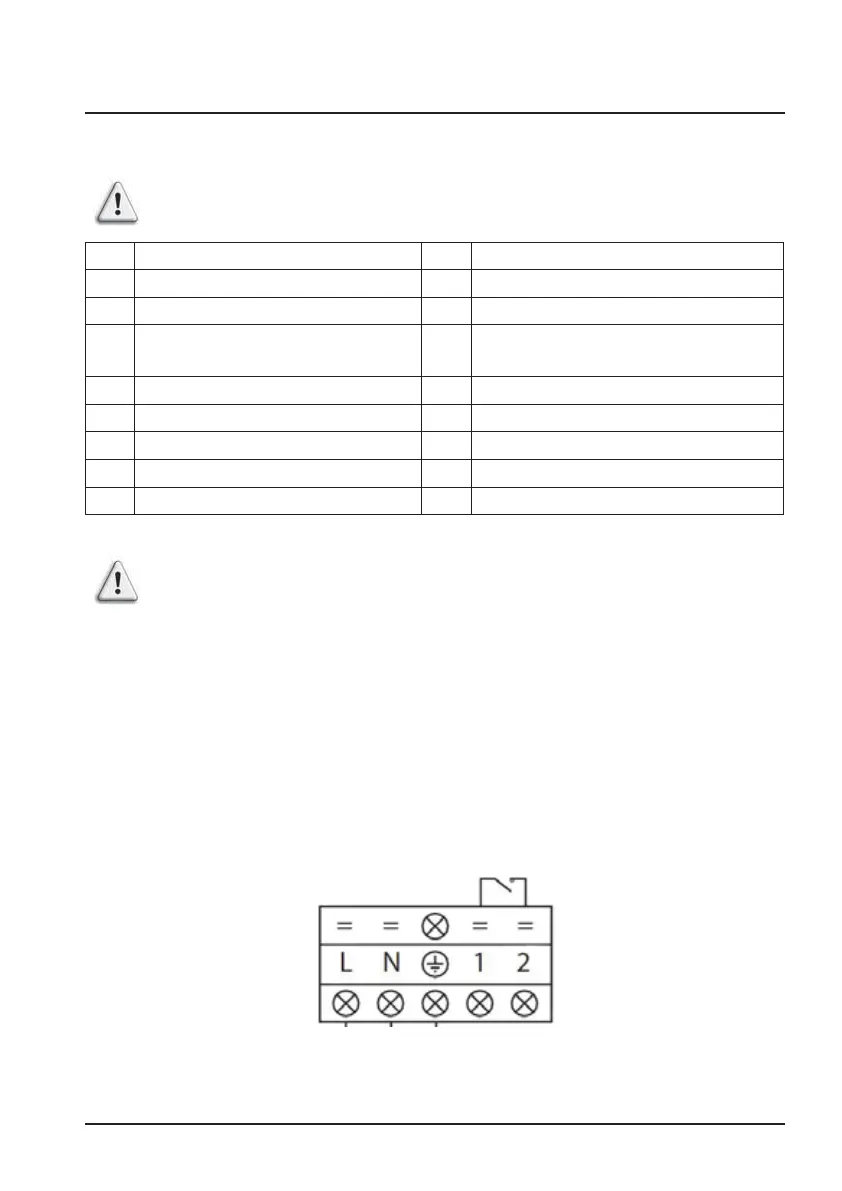

La caja de conexiones se encuentra en la parte derecha de la unidad.
Hay tres conexiones para alimentación eléctrica, y dos para control de
la bomba de filtración (servomecanismo).
3. INSTALACIÓN Y CONEXIÓN (continuación)
3.4 Conexión eléctrica
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
Alimentación general
230V~ / 50Hz
Contacto seco libre de
potencial de 7 A máx..
La instalación eléctrica y el cableado de este equipo deben cumplir las
normas locales de instalación vigentes.
