6
3. INSTALACIÓN Y CONEXIÓN (continuación)
3.3 Conexión hidráulica

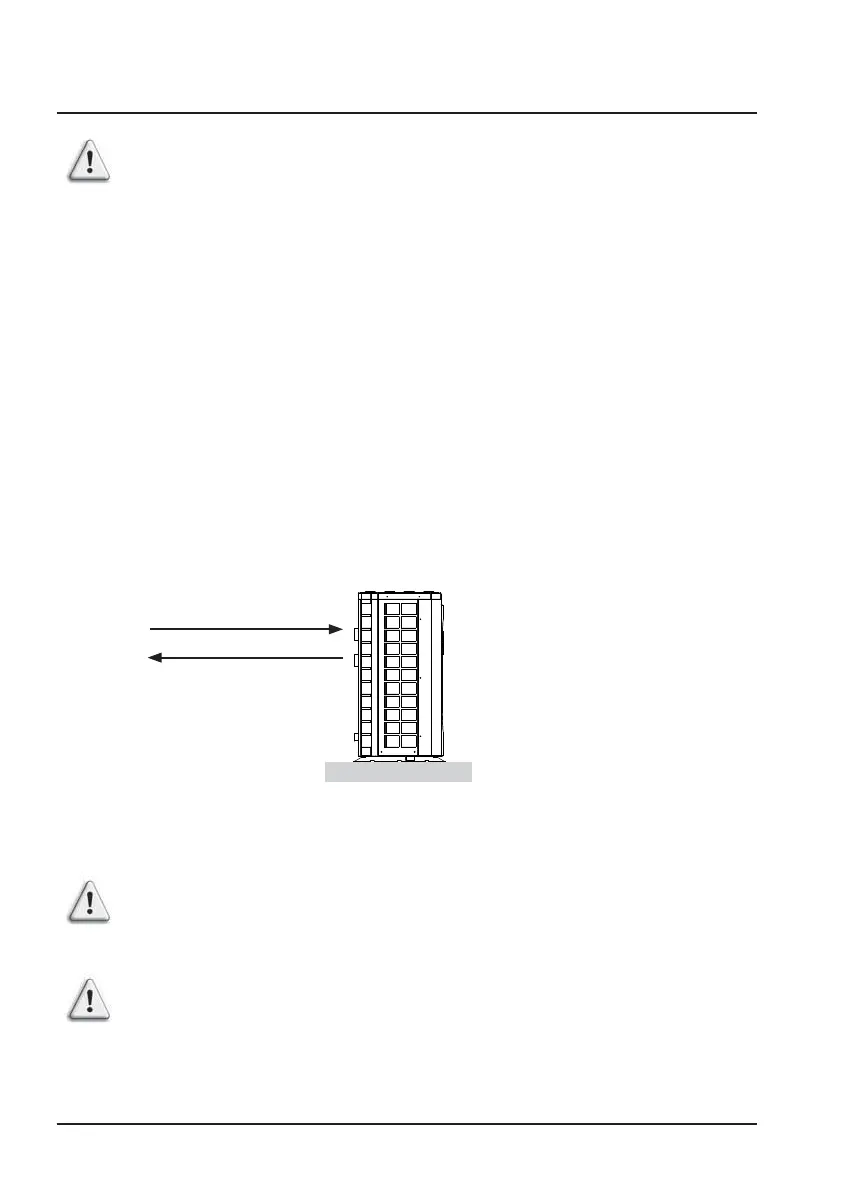

La bomba de calor se entrega con dos conectores de 50 mm de diámetro.
Utilice un tubo de PVC para canalización hidráulica Ø 50 mm. Conecte la
entrada de agua de la bomba de calor al conducto procedente del equipo
de filtración, y la salida de agua de la bomba al conducto que se dirige a la
piscina (véase el diagrama de abajo).
Instale una válvula de derivación entre la entrada y la salida de la bomba de
calor.
del filtro Ø 50 ENTRADA H
2
O
a la piscina Ø 50 SALIDA H
2
O
Si se utiliza un distribuidor automático o un electrolizador, debe
instalarse obligatoriamente después de la bomba de calor, a fin de
proteger el condensador de titanio contra una concentración excesiva
de productos químicos.
Instale correctamente la válvula de derivación y los conectores
incluidos en la entrada y la salida de agua de la unidad, a fin de
facilitar la purga durante el periodo invernal, así como el acceso y el
desmontaje para tareas de mantenimiento.
De preferencia, instale la bomba de calor en una losa de cemento suelta
o un soporte de fijación previsto a tal efecto y monte la bomba de calor
sobre los silentblocs incluidos (tornillos y arandelas no incluidos).
Distancia máxima de instalación entre la bomba de calor y la piscina 15
metros.
Longitud total de ida y vuelta de las canalizaciones hidráulicas de 30
metros.
Las canalizaciones hidráulicas de superficie deben aislarse y
enterrarse.
