3. INSTALLAZIONE E COLLEGAMENTO (seguito)
3.3 Collegamento idraulico
La pompa di calore viene fornita con due raccordi di 50 mm di diametro.
Per la canalizzazione idraulica utilizzare tubi in PVC Ø 50 mm. Collegare
l'ingresso d'acqua della pompa di calore al condotto proveniente dal filtro di
filtrazione, quindi collegare l'uscita d'acqua della pompa di calore al condotto

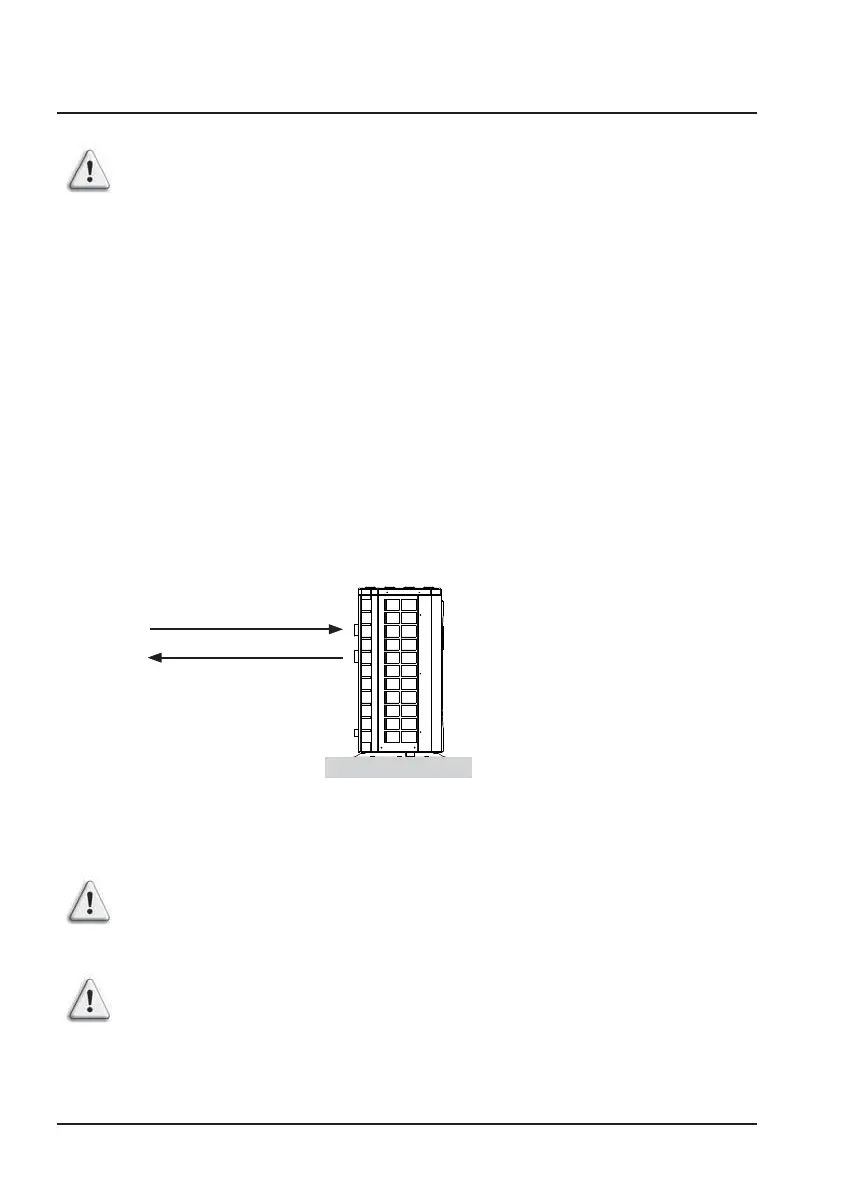

d'acqua diretto verso la vasca (vedere lo schema sottostante).
Installare una valvola di "bypass" tra l'ingresso e l'uscita della pompa di
calore.
dal filtro Ø 50 INGRESSO H
2
O
alla vasca Ø 50 USCITA H
2
O
Si consiglia di installare la pompa di calore preferibilmente su una
lastra in cemento separata o su un apposito basamento a seggiola e di
posizionarla sui silent block forniti (viti e rondelle non fornite).
La distanza massima d'installazione tra la pompa di calore e la piscina è
di 15 metri.
Lunghezza totale andata-ritorno delle canalizzazioni idrauliche 30 metri.
Isolare le canalizzazioni idrauliche di superficie e interrate.
Se si utilizza un distributore automatico o una cella elettrolitica, tali
dispositivi dovranno essere obbligatoriamente installati dopo la pompa
di calore in modo da proteggere il condensatore in titanio da una
concentrazione troppo elevata di prodotto chimico.
Installare correttamente la valvola di bypass e i raccordi a livello di
ingresso e di uscita acqua dell'unità in modo da semplificare lo scarico
nel periodo invernale e agevolare l'accesso e lo smontaggio dell'unità
per la manutenzione.
