MONTAGE
French – 113

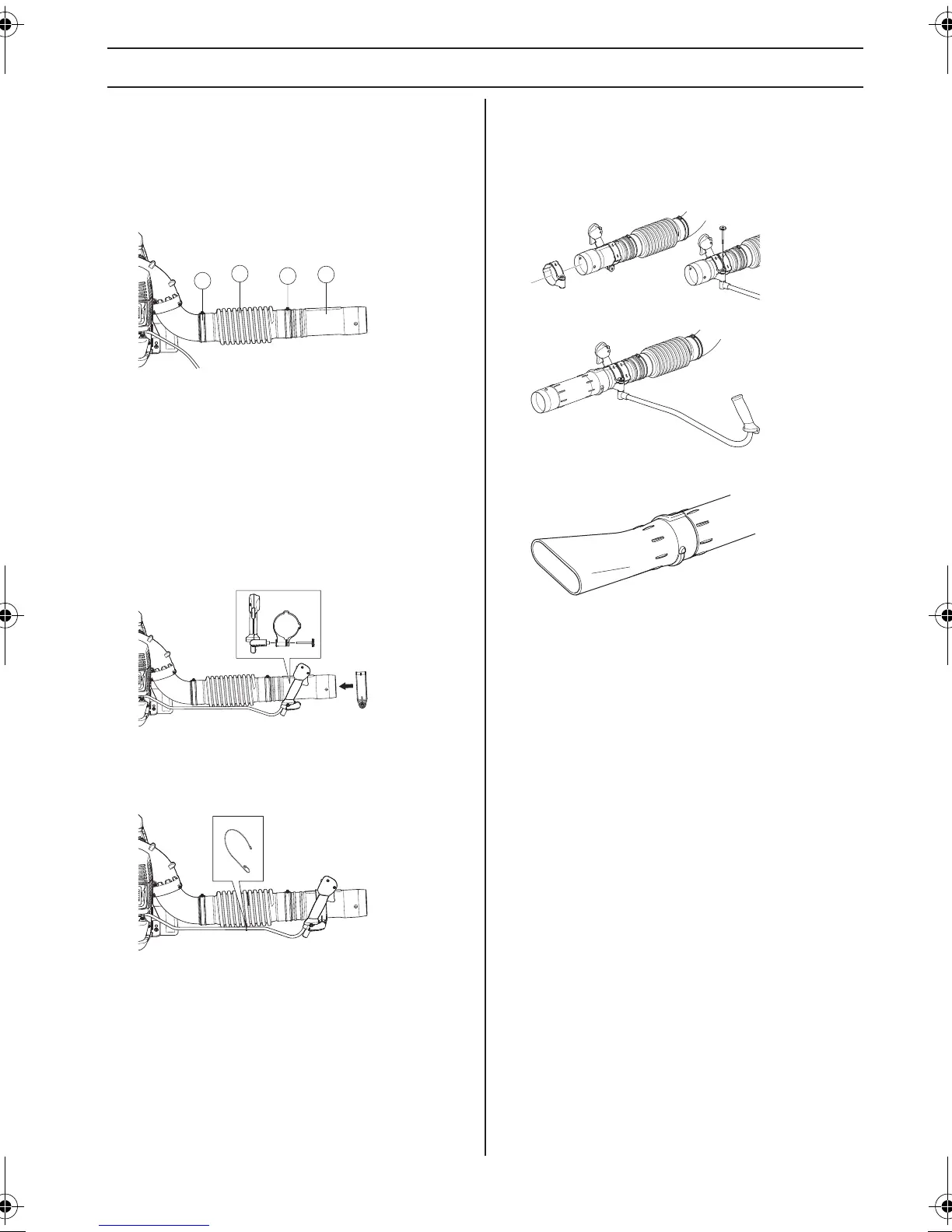

Montage du tube de soufflage et
de la poignée de commande
• Raccordez l'aspiro-souffleur et le tube de manœuvre
au tuyau flexible. Serrez les deux extrémités du tuyau
flexible et mettez-les en place. Utilisez le matériel de
fixation fourni.
1 Tuyau flexible
2 Tube de manoeuvre
3 Collier de serrage
4 Collier de serrage
NOTE!
Lubrifiez un peu les tuyaux afin de faciliter leur montage.
• Fixez le support de poignée sur le tube de manœuvre
et serrez le bouton sur le support. Assurez-vous de
bien aligner le support de poignée avec le convexe du
tube de manœuvre.
• Ajustez la position et l'angle de manière à obtenir une
position de travail confortable, et serrez.
• Utilisez le collier de serrage pour fixer les câbles au
tuyau flexible.
• Raccordez le tube droit et l'extrémité du tube.
Assemblez les tuyaux et tournez-les pour qu'ils se
bloquent l'un dans l'autre.
Accessoires
Guidon
Démonter le tube intermédiaire. Dévisser la manette du
support et passer le support sur le tube de manoeuvre.
Monter la manette et serrer.
Monter le tube intermédiaire.
• Pour un débit d'air plus élevé, remplacer la buse ronde
par la buse plate.
3
1
4
2
