MONTEREN
134 – Dutch

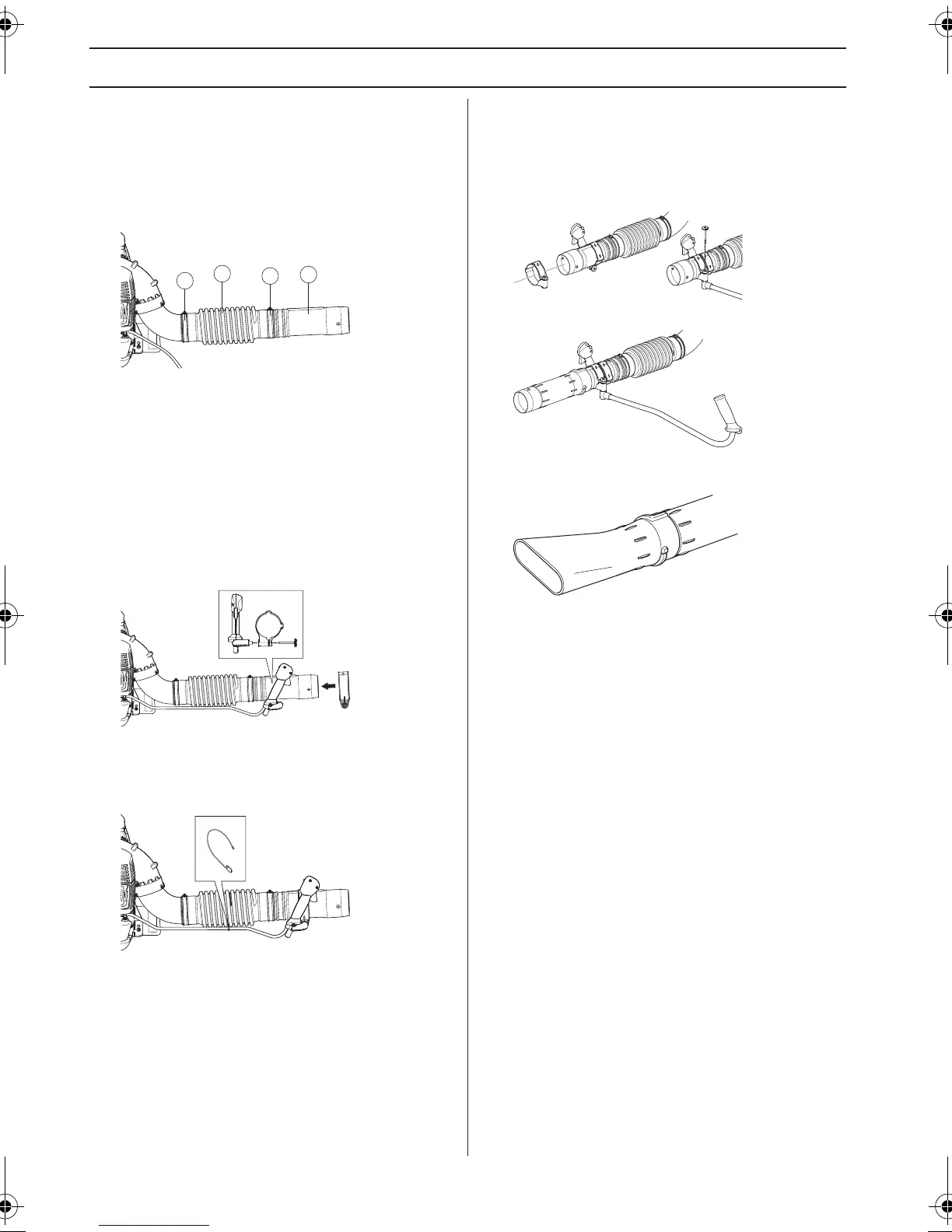

Montage van blaaspijp en
handgreep
• Verbind de blazer en de bedieningspijp met de
flexibele slang. Klem beide uiteinden van de flexibele
slang op hun plaats. Gebruik de meegeleverde
bevestigingsmiddelen.
1 Flexibele slang
2 Bedieningspijp
3 Klem
4 Klem
NOTE!
Smeer de pijpen iets in om montage te vergemakkelijken.
• Bevestig de handgreephouder op de bedieningspijp
en draai de knop op de houder vast. Zorg dat de
handgreephouder is uitgelijnd met de bolling van de
bedieningspijp.
• Stel de positie en hoek in voor een comfortabele
werkhouding en draai vast.
• Gebruik de klem om de kabels aan de flexibele slang
te bevestigen.
• Sluit de rechte pijp en het pijpeinde op elkaar aan.
Schuif de pijpen in elkaar en draai ze zo dat ze
vergrendelen.
Hulpstuk
Stuur
Verwijder de tussenpijp. Schroef de draaiknop van de
houder en schuif de houder op de bedieningspijp.
Monteer de draaiknop en draai vast.
Monteer de tussenpijp.
• Als een hogere luchsnelheid gewenst is, vervangt u
het ronde mondstuk door een plat mondstuk.
3
1
4
2
H1157401-38,570BTS, 580BTS_1.fm Page 134 Tuesday, May 17, 2016 8:52 AM
