MONTAGE
194 – German

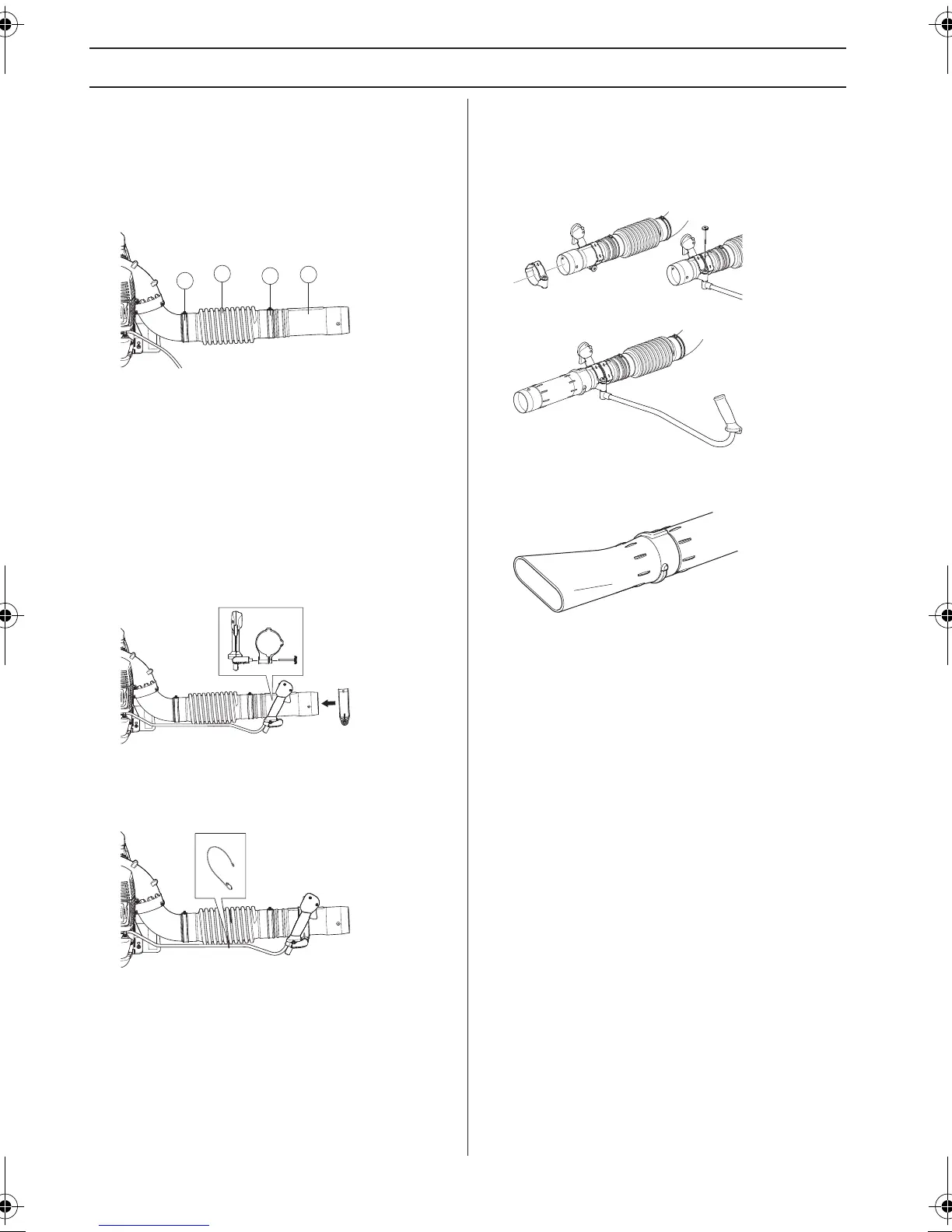

Blasrohr und Bedienhebel
montieren
• Das Laubblasgerät und das Steuerrohr an den
flexiblen Schlauch anschließen. Beide Enden des
flexiblen Schlauchs festklemmen. Dazu die
beiliegenden Teile verwenden.
1 Flexibler Schlauch
2 Steuerrohr
3 Klemme
4 Klemme
NOTE!
Die Rohre zur Erleichterung des Zusammenbaus leicht
schmieren.
• Die Griffhalterung am Steuerrohr befestigen und den
Knauf auf der Halterung festziehen. Sicherstellen,
dass die Griffhalterung an der gewölbten Seite des
Steuerrohrs ausgerichtet wird.
• Position und Winkel so einstellen, dass eine bequeme
Arbeitsposition erreicht wird, dann festziehen.
• Verkabelung mit Klemme am flexiblen Schlauch
befestigen.
• Gerades Rohrstück und Rohrende miteinander
verbinden. Rohre zusammenschieben und drehen,
bis sie einrasten.
Zusatzen
Lenker
Zwischenrohr entfernen. Drehknopf des Halters
abschrauben und den Halter auf das Steuerrohr ziehen.
Drehknopf anbringen und anziehen.
Zwischenrohr montieren.
• Wird eine höhere Luftgeschwindigkeit gewünscht, ist
das runde Mundstück durch ein Flachmundstück zu
ersetzen.
3
1
4
2
H1157401-38,570BTS, 580BTS_1.fm Page 194 Tuesday, May 17, 2016 8:52 AM
