MONTAGEM
214 – Portuguese

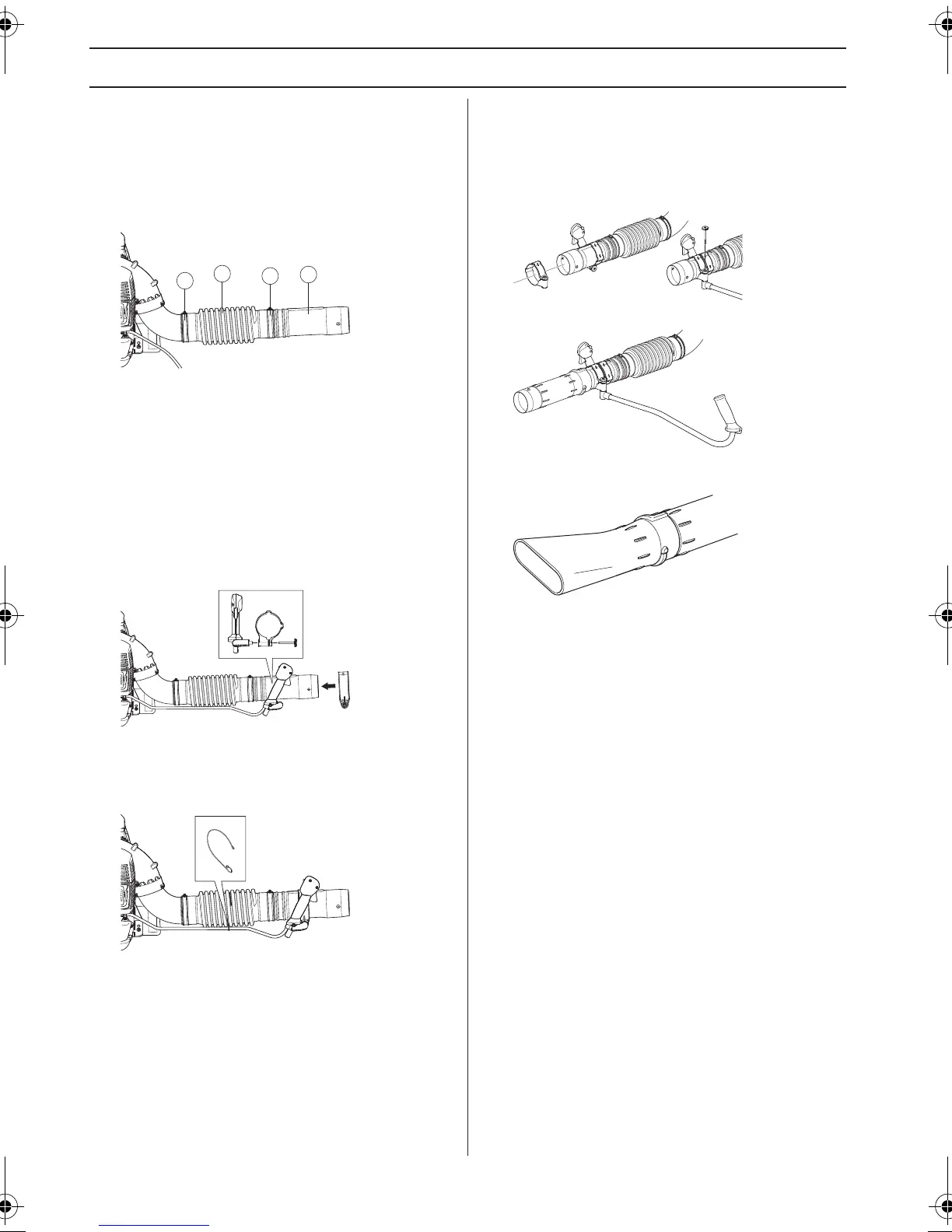

Montagem do tubo de sopro e do
punho de comando
• Ligue o soprador e o tubo de controlo por meio da
mangueira flexível. Fixe ambas as extremidades da
mangueira flexível no lugar. Utilize as ferragens
incluídas.
1 Mangueira flexível
2 Tubo de manobra
3 Braçadeira
4 Braçadeira
NOTE!
Lubrifique um pouco os tubos para facilitar a montagem.
• Fixe o suporte do punho ao tubo de manobra e aperte
a maçaneta no suporte. Assegure-se de que alinhou
o suporte do punho com a parte convexa do tubo de
manobra.
• Ajuste a posição e o ângulo de modo a obter uma
posição de trabalho confortável, e aperte.
• Utilize a braçadeira para fixar a cablagem à
mangueira flexível.
• Ligue o tubo recto ao final do tubo. Encaixe os tubos
um no outro e rode de modo a bloquear.
Acessórios
Direcção
Desmonte o tubo intermédio. Desaparafuse e retire o
manípulo do suporte e enfie o suporte sobre o tubo de
manobra. Monte o manípulo e aperte-o.
Monte o tubo intermédio.
• No caso de se desejar maior velocidade de ar,
substitui-se o bocal redondo por um bocal chato.
3
1
4
2
H1157401-38,570BTS, 580BTS_1.fm Page 214 Tuesday, May 17, 2016 8:52 AM
