Panel function introduction
キー 説明
A/B
A/Bダイナミック設定値切替
Short
ショートテストの実現、負荷が入力でショートした状態をシミュレート可能
Mode
動作モードの切り替え
カーソル位置の移動 キーを押して、編集したい位置にカーソルを移動し、ロータリーノブで値を
調整します。
Tran
トランジェントモードを選択し
Tran
キーを押してトランジェントモードを有効にしてから、
A/Bトランジェント動作を行い、トリガー信号を送ってプログラムを実行します。
On/Off
コントロールモジュールの入力状態: on/off
設定パラメータの値を変更するためのロータリーノブ
3. モジュールのエアインレット
4. モジュールの前面入力端子
3.2.2
デュアルチャネルモジュールパネル
デュアルチャンネルモジュールとは、2つのチャンネルを持つモジュールのことです。それぞれ
のチャンネルは他のチャンネルと絶縁されています。モジュールのキーボードを設定すると、2
つのチャンネルを制御することができます。左チャンネルがLチャンネル、右チャンネルがR
チャンネルとなります。

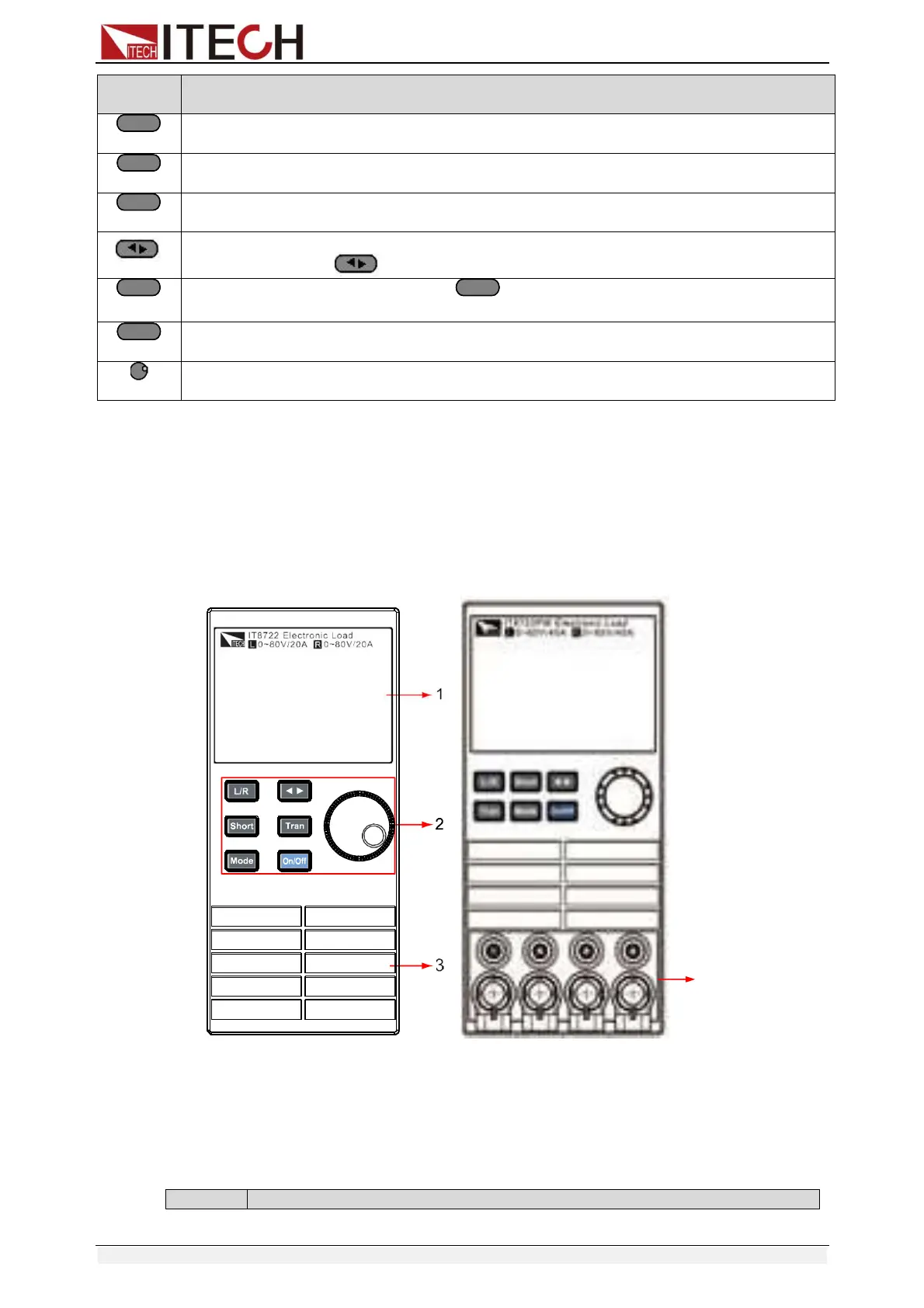

Fig 3-3デュアルチャネルモジュールフロントパネル
1.
モジュールのパネルビュー
：上段はチャンネルLの電圧・電流情報、下段はチャンネ
ルRの情報を表示し、作業状態を表示するVFDを強調表示します。
2. モジュールのパネルキーボード：
キー 説明
Copyright © Itech Electronic Co., Ltd.
30
