6. キーを押して、立上り勾配を2A/uSにするなど、立上り勾配の設定＜∫＞を入力し
ます。 キーを押して確定します。
4. キーを押してレンジ設定<Range>に入り、 キーを押してモード選択メニュー
<Mode>に入り、 キーを押して<Low Range>などを選択し、 キーを押して
確定します。
Enter
キーを押してチャンネル設定メニューに入り、 キーを押してモード選
択メニュー＜Mode＞に入り、 キーを押してCC/CV/CR/CWなどの
モードを選択し、 キーを押して確定します。
キーを押して、「channe1」など、編集するチャンネルを選びます。
Operations introduction

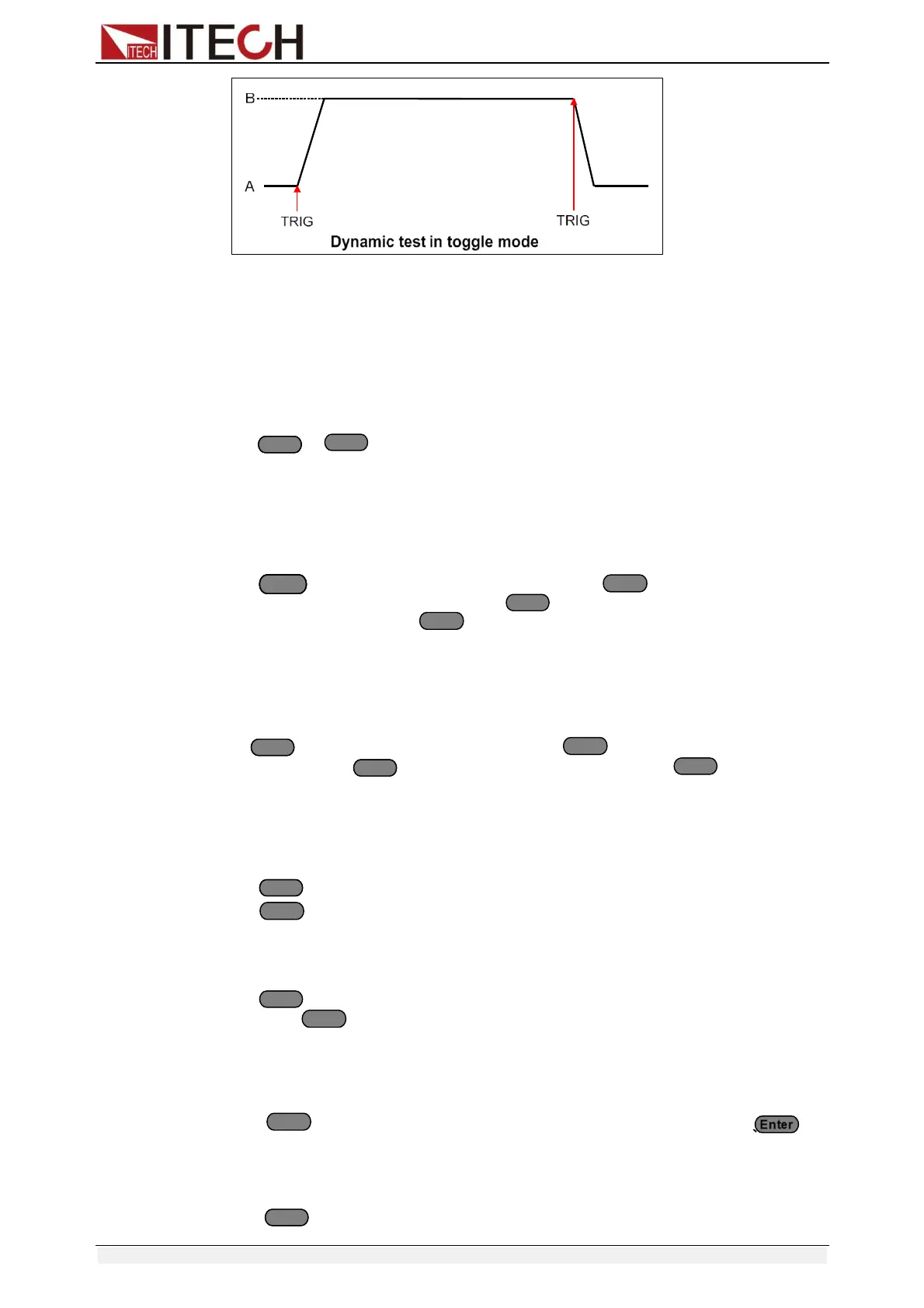

図4-8 トグルモード電流波形
4.4.4 A/B
トランジェント動作
ここでは、フロントパネルでのオペレーションモードの設定方法を説明します。CCモードを例
にとると:
1. 電子負荷の電源投入
2. P
CH01 CC OFF
Vdc=0.0000V
Adc=0.0000A
Wdc=0.00W
3. Press
CH01
Mode=CC
RANGE=HIGH
Iset=9.000A
CH01
High Range
Low Range
5. キーを押して、上昇傾斜<∫>を入力します。例えば、電流を1A/uSに設定します、
キーを押して確定する。
CH01
Rise Speed Set
= 1.00A/Us
CH01
Fall Speed Set
= 2.00A/Us
7. キーを押してA LEVELの設定＜TRANa＞、例えば10.00Aを入力し、 キーを押
して確定します。
Transition
A
Level = 10.00A
8. キーを押して、Aレベルの幅の設定＜Ta＞、例えば0.003Sを入力します キーを押し
て確定します
▲ ▼
Setup
Enter
▼
Enter
▼
Enter
▼
Enter
▼
Enter
▼
▼
Copyright © Itech Electronic Co., Ltd.
44
▼
