Operations introduction
トグル: 2つの負荷レベルの間で切り替わる反復的なパルスストリームを生成します。
連続モードと似ていますが、トランジェントポイントが、内部のトランジェントジェネレー
ターではなく、トリガーによって制御される点が異なります。
4.4.1
連続モード
CCモードでは、トランジェントテストにより、ソース電圧の安定性を確認することができます。
トランジェント機能には，2つの電流レベル（Aレベル，Bレベル）があり，これらは同じ範囲（高
域または低域）にある必要があります。A/Bレベルの遅延時間と上昇/下降のスルーをメイン
フレームのキーボードで設定することができます。スルーレートは、レベルが変化する速度を
決定します。 キーを押すと、あらかじめ設定されたA/Bレベルが連続的に切り替わりま
す。過渡負荷は、通常、負荷が連続的に変化する条件下で電源の性能をテストするために

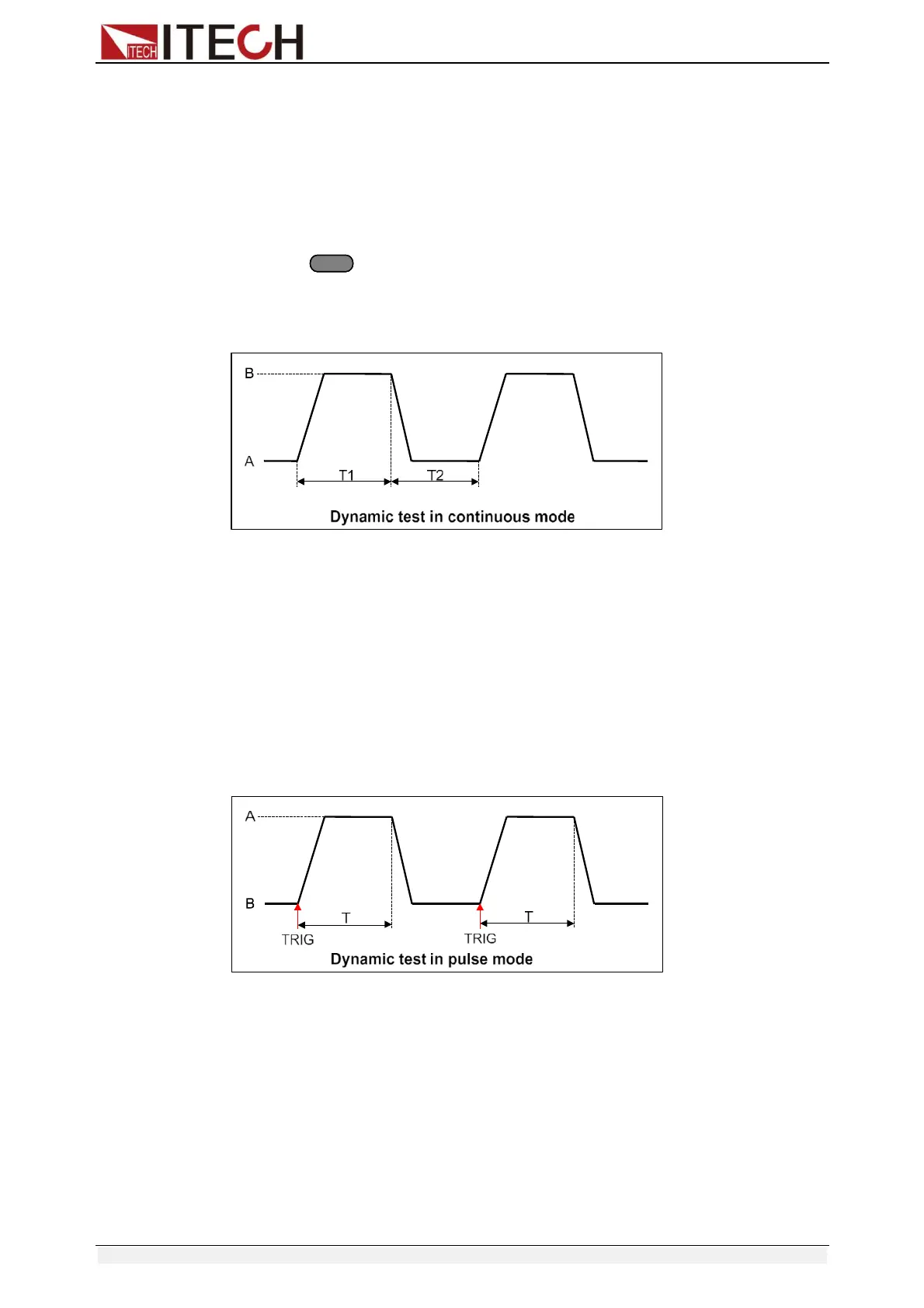

使用されます。図4-6は、連続トランジェント動作モードの電流波形を示しています。
図4-6 連続した過渡運転の電流波形
4.4.2
パルスモード
パルスモードでは、本体のキーボードやリモートコントロールでA/Bの値を設定します。A/Bの
上昇/下降速度と遅延時間は同じにする必要があります。電子負荷は自動的にAレベルに切
り替わり、A幅の時間を維持した後、Bレベルに切り替わり、計器がパルス信号を受信するま
でAレベルには切り替わりません。 次の図は、パルストランジェント動作時の電流波形を示し
ています。
図4-7 パルスモード電流波形
4.4.3
トグルモード
トグルモードでは、トランジェント動作が有効になった後、トリガ信号を受信すると、電子負荷
がAレベルとBレベルの間で切り替わります。下図は、トグルトランジェント動作時の電流波形
です。
Trig
Copyright © Itech Electronic Co., Ltd.
43
