– 2 –

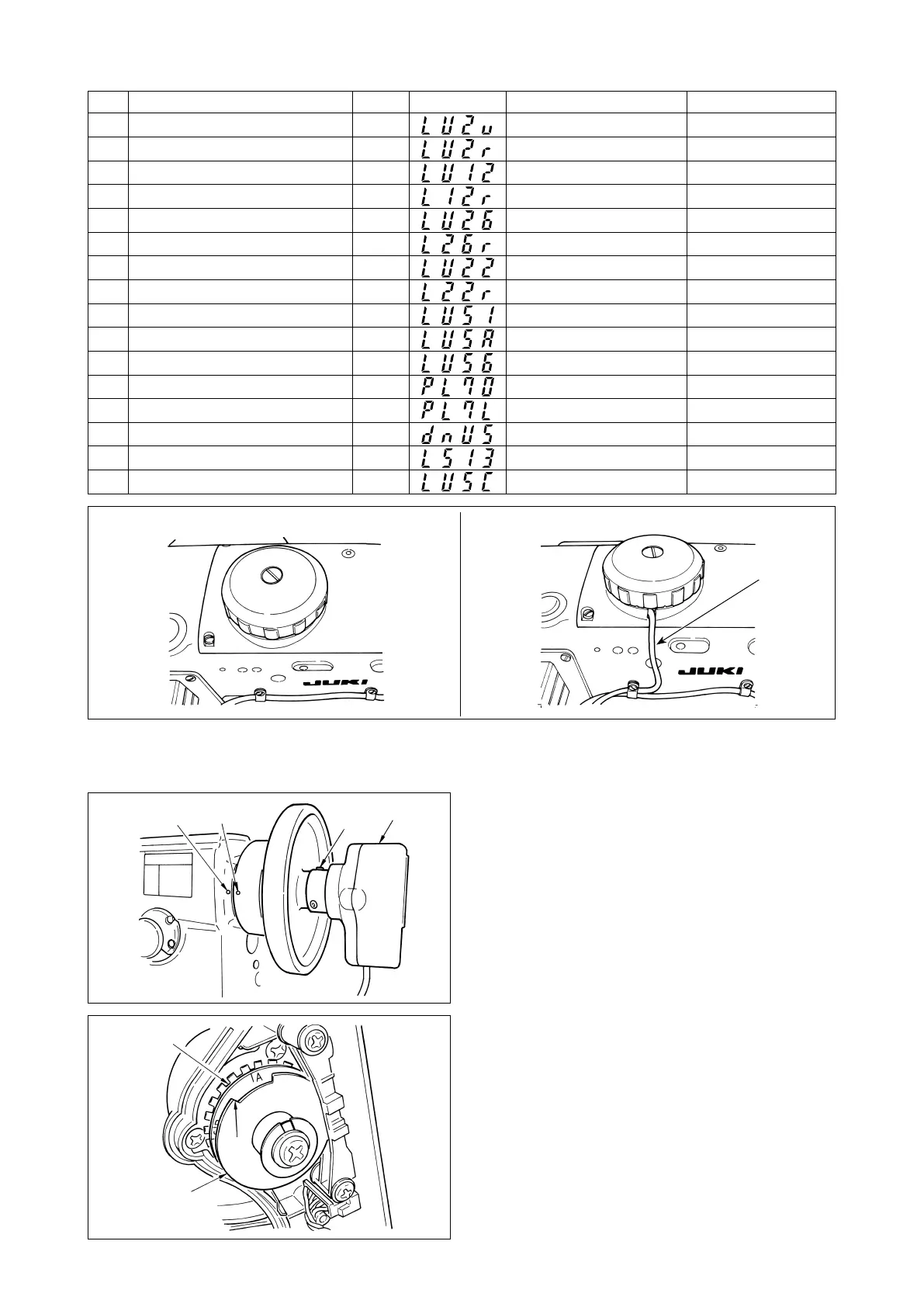

No. 机头 型号 显示内容 出货时的转速 (sti/min) 最高转速 (sti/min)
1 LU-2210N/2260N-7(VR 型号 ) LU2v
3500 3500
2 LU-2210N/2260N-7(SW 型号 ) LU2r
3500 3500
3 LU-2212N-7(VR 型号 ) LU12
3500 3500
4 LU-2212N-7(SW 型号 ) L12r
3500 3500
5 LU-2216N/66N-7(VR 型号 ) LU26
3000 3000
6 LU-2216N/66N-7(SW 型号 ) L26r
3000 3000
7 LU-2220N-7(VR 型号 ) LU22
3500 3500
8 LU-2220N-7(SW 型号 ) L22r
3500 3500
9 LU-1510N-7 LU51
3000 3000
10 LU-1510NA-7 LU5A
2000 2000
11 LU-1560N-7 LU56
2500 2500
12 PLC-1710/1760-7 PL70
2500 2500
13 PLC-1760L PL7L
1800 1800
14 DNU-1541-7 dnU5
3000 3000
15 LS-1342-7 LS13
2500 2500
16 LU-1520NC-7 LU5C
2000 2000
表１
• 下列调整请适用于没有安装内装同步信号灯的机
种。
• 进行切线动作之前，请一定确认停止位置是否正
确。
请在实际安装到缝纫机的状态 , 调整停止位置。此
时 , 为了保证安全 , 请卸下缝纫机用的连接器。
拆卸缝纫机用连接器时 , 请一定关闭 (OFF) 电源。
调整上位置检测板
时和转动检测器的接头时 , 请
一定关闭 (OFF) 电源。
机针上位置／机针下位置，请用功能 No.10（指定
缝纫机停止时的针杆位置）来进行设定。
1)请把检测器
临时固定到飞轮上。
2)卸下检测器
的护罩 , 按照各机种的规定 , 把
外侧的上位置检测板
的凸缘部
调整到下位
置检测板
的刻度位置。有关各机种的刻度位
置 , 请参照表 2(p.3)。
2. 位置检测器的安装
LU-2200N-7 (VR 型号 )
LU-2200N-7 (SW 型号 )
电缆线
