– 4 –

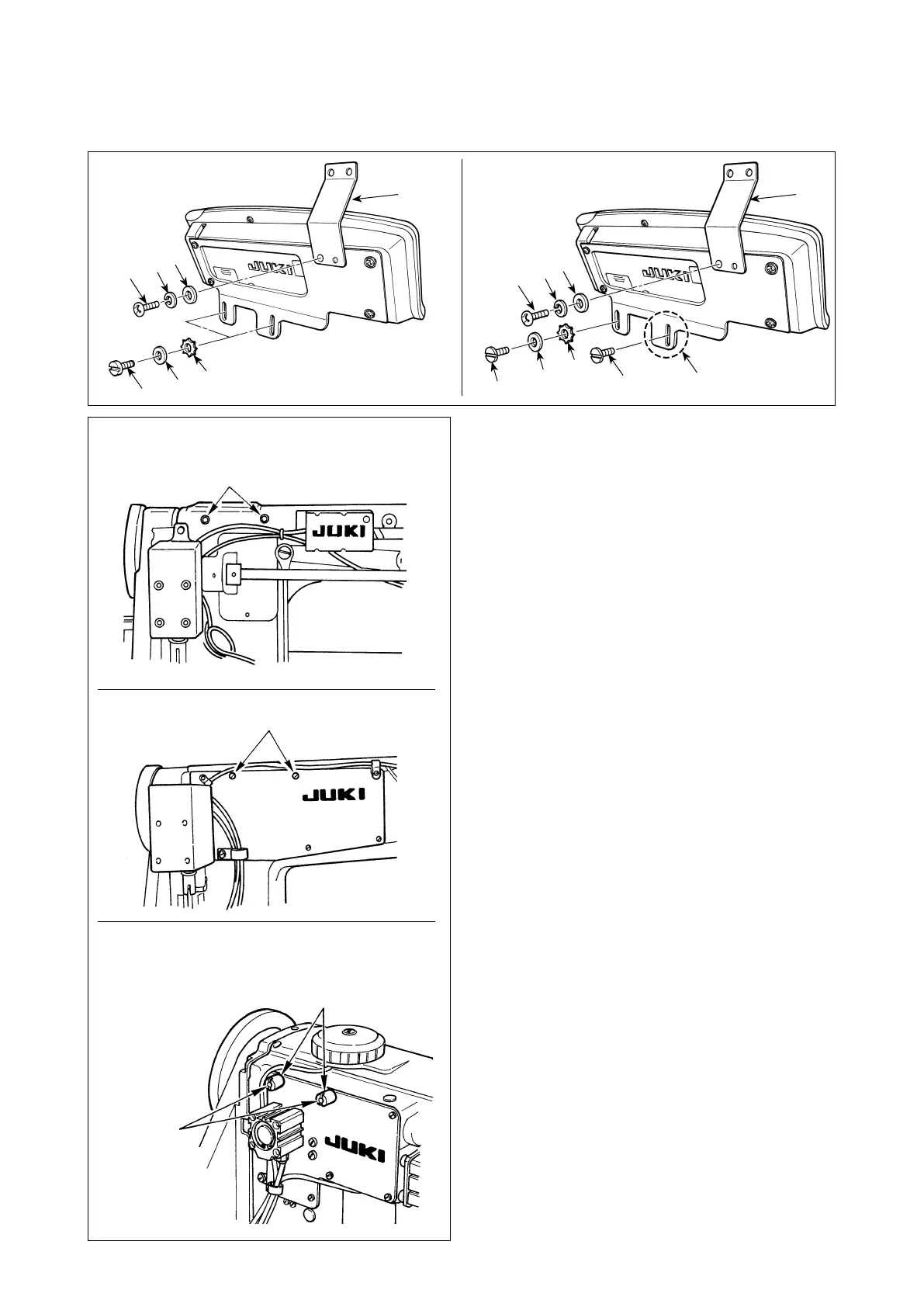

3. INSTALACIÓN DE LA CAJA DE OPERACIONES
[ DSU, DSC, LZH-1290-7, DU-141H-7, LU-1500N, LS-1342-7, DNU-1541-7, PLC-1700-7 ]
DSC
DU-141H-7, LU-1500N, LS-1342-7,
DNU-1541-7, PLC-1700-7,
DSU
1) Instale el guíahilos del panel
en la placa de
montaje utilizando el tornillo
, arandela de
resorte
y la arandela
que se suministran
como accesorios. Sin embargo, el guíahilos del
panel
no se instala en las máquinas de la serie
LU-1500N, LS-1342-7 y DNU-1541-7.
2) Instale la caja de operaciones en la máquina de
coser utilizando los tornillos
, arandelas
y
arandelas de seguridad dentadas
que se su-
ministran como accesorios.
Sin embargo, para DU-141H-7 y DSU, debe utilizar-
se el tornillo
que se suministra con el cabezal de
la máquina de coser en lugar del tornillo
que se
suministra con la caja de operaciones.
En caso de que la caja de operaciones se instale en
la sección A, la misma debe instalarse solamente
con el tornillo
en lugar de la arandela
y aran-
dela dentada
que se suministran con la caja de
operaciones.
Posición de instalación
CP-180
LZH-1290-7
Posición de instalación
Espárrago de rosca
Posición de
instalación
A
CP-180
(En caso de DU-141H-7, DSU)
