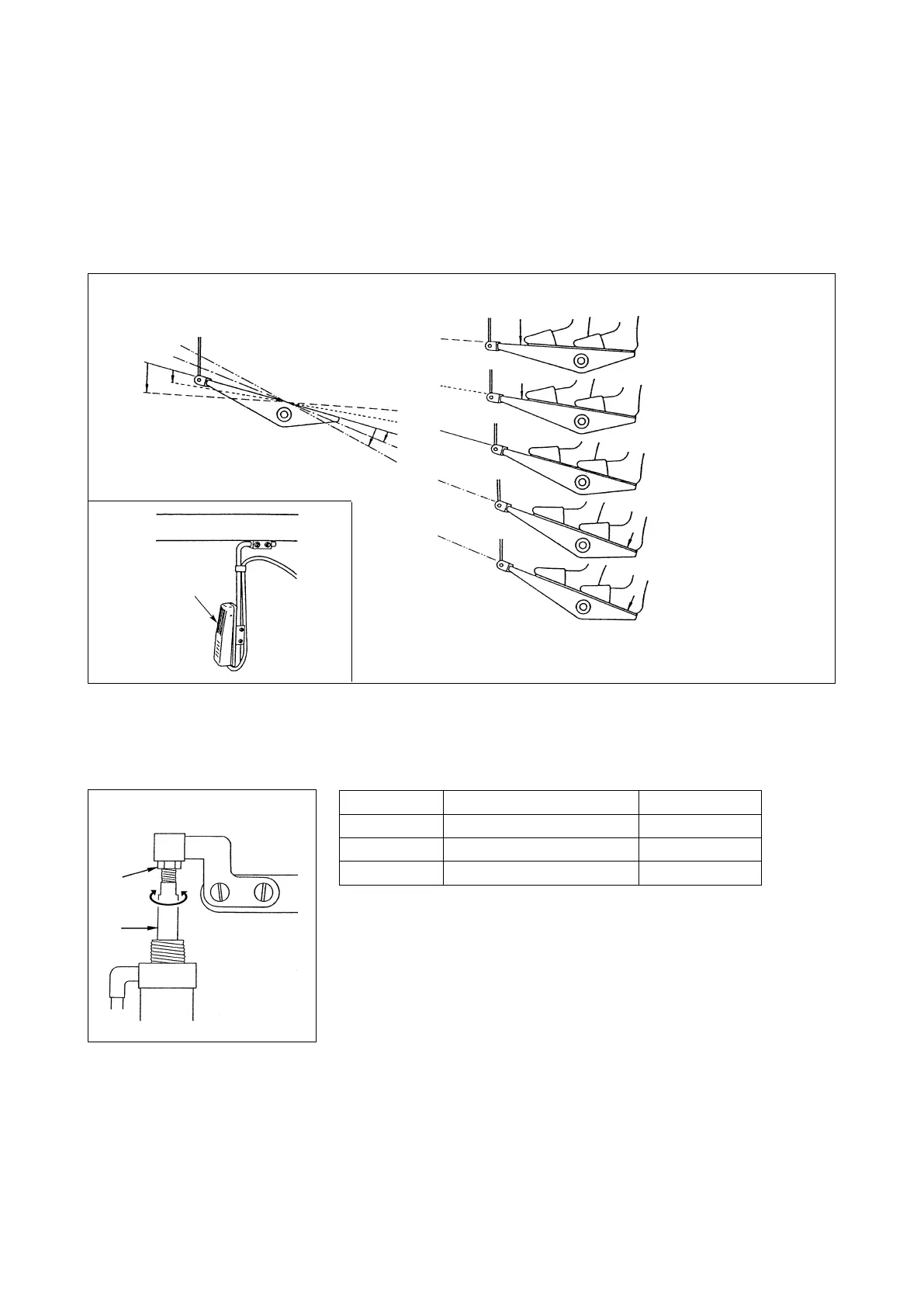

(5) Gebrauchsweise
1)WennsichdasPedalinderNeutralstellungbendet,denKnieschalterdrückenoderdenhinterenPedal-
teil leicht niederdrücken. Der Nähfuß wird angehoben, solange eine der beiden Vorrichtungen gedrückt
gehalten wird.
2) Der Nähfuß hebt sich nach dem Fadenabschneiden automatisch und wird durch Niederdrücken des
vorderen Pedalteils abgesenkt, so dass die Maschine den Nähbetrieb beginnen kann. Der Nähfuß kann
abgesenkt werden, indem der Knieschalter einmal gedrückt und auf die Ausgangsstellung zurückgestellt
wird, oder indem der hintere Pedalteil niedergedrückt und auf die Neutralstellung zurückgestellt wird.
Hohe Geschwindigkeit
Knieschalter
Niedrige Geschwindigkeit
Anschlag (Null)
Nähfußlüftung
Fadenabschneiden
(6) Einstellen des Nähfußhubs
DU-141H-7, DSU, DSC
(Für LZH-1290-7 wird der Nähfußhub auf 15 mm eingestellt.)
1) Die Einstellmutter
lösen, und die Zylinderstange
drehen, um die
Einstellung so vorzunehmen, dass der Hub des relevanten Nähfußes
auf die oben genannten Werte eingestellt wird, wenn der Zylinder
vollständig eingezogen wird. Die Stange in Richtung
drehen, um
den Hubbetrag zu verkleinern, bzw. in Richtung
, um ihn zu vergrö-
ßern.
2) Nach Abschluss der Einstellung die Einstellmutter
wieder festzie-
hen.
Nähmaschine Sich hebender Teil Hubbetrag (mm)
DU-141H-7 Hub des Zwischenpressers 15
Serie DSU Hub des Zwischenpressers 13
Serie DSC Hub des Transportrahmens 13
