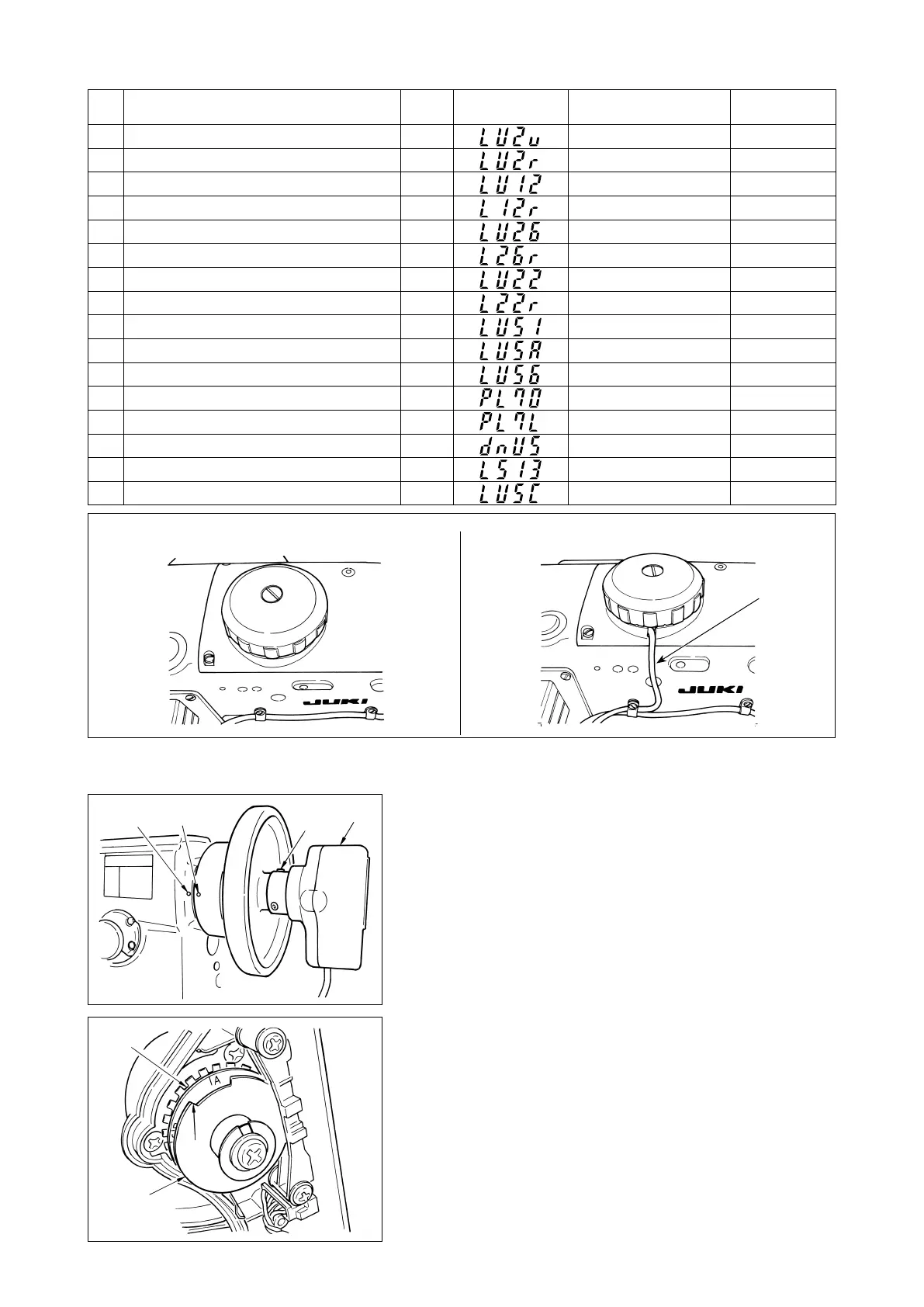

– 2 –
Nr. Maschinenkopf Typ Anzeigeinhalt
Werksseitig eingestellte
Drehzahl (sti/min)
Max. Drehzahl
(sti/min)
1 LU-2210N/2260N-7 (VR Typ) LU2v
3500 3500
2 LU-2210N/2260N-7 (SW Typ) LU2r
3500 3500
3 LU-2212N-7 (VR Typ) LU12
3500 3500
4 LU-2212N-7 (SW Typ) L12r
3500 3500
5 LU-2216N/66N-7 (VR Typ) LU26
3000 3000
6 LU-2216N/66N-7 (SW Typ) L26r
3000 3000
7 LU-2220N-7 (VR Typ) LU22
3500 3500
8 LU-2220N-7 (SW Typ) L22r
3500 3500
9 LU-1510N-7 LU51
3000 3000
10 LU-1510NA-7 LU5A
2000 2000
11 LU-1560N-7 LU56
2500 2500
12 PLC-1710/1760-7 PL70
2500 2500
13 PLC-1760L PL7L
1800 1800
14 DNU-1541-7 dnU5
3000 3000
15 LS-1342-7 LS13
2500 2500
16 LU-1520NC-7 LU5C
2000 2000
Liste 1
• Wenden Sie die nachstehende Justierung auf Modelle an, die
nicht mit eingebautem Positionsgeber ausgestattet sind.
• Stellen Sie unbedingt sicher, dass die Stoppposition korrekt
ist, bevor Sie den Fadenabschneidevorgang durchführen.
Stellen Sie die Stoppposition in dem Zustand ein, da der
Positionsgeber tatsächlich an der Nähmaschine installiert ist.
Entfernen Sie dazu aus Sicherheitsgründen den Stecker für
die Nähmaschine. Bevor Sie einen Stecker entfernen, schalten
Sie bitte die Stromversorgung aus. Wenn Sie die Hochstel-
lungs-Detektorplatte
einstellen und die Verbindung des Posi-
tionsgebers drehen, schalten Sie bitte die Stromversorgung
aus. Stellen Sie die Nadel-Hoch/Tief-Position mit Funktion Nr.
10 ein (Angabe der Nadelstangenposition beim Anhalten der
Nähmaschine).
1) Den Positionsgeber
provisorisch am Handrad befestigen.
2) Die Abdeckung des Positionsgebers
entfernen, und den
Kantenabschnitt
der äußeren Hochstellungs-Detektor-
platte
in Übereinstimmung mit den jeweiligen Modellen
auf die Position der Skala der Tiefstellungs-Detektorplatte
einstellen. Für die Position der Skala der jeweiligen Modelle
siehe die Liste 2 (S.3).
2. INSTALLIEREN DES POSITIONSGEBERS
LU-2200N-7 (VR Typ) LU-2200N-7 (SW Typ)
Kabel
To Next Page
