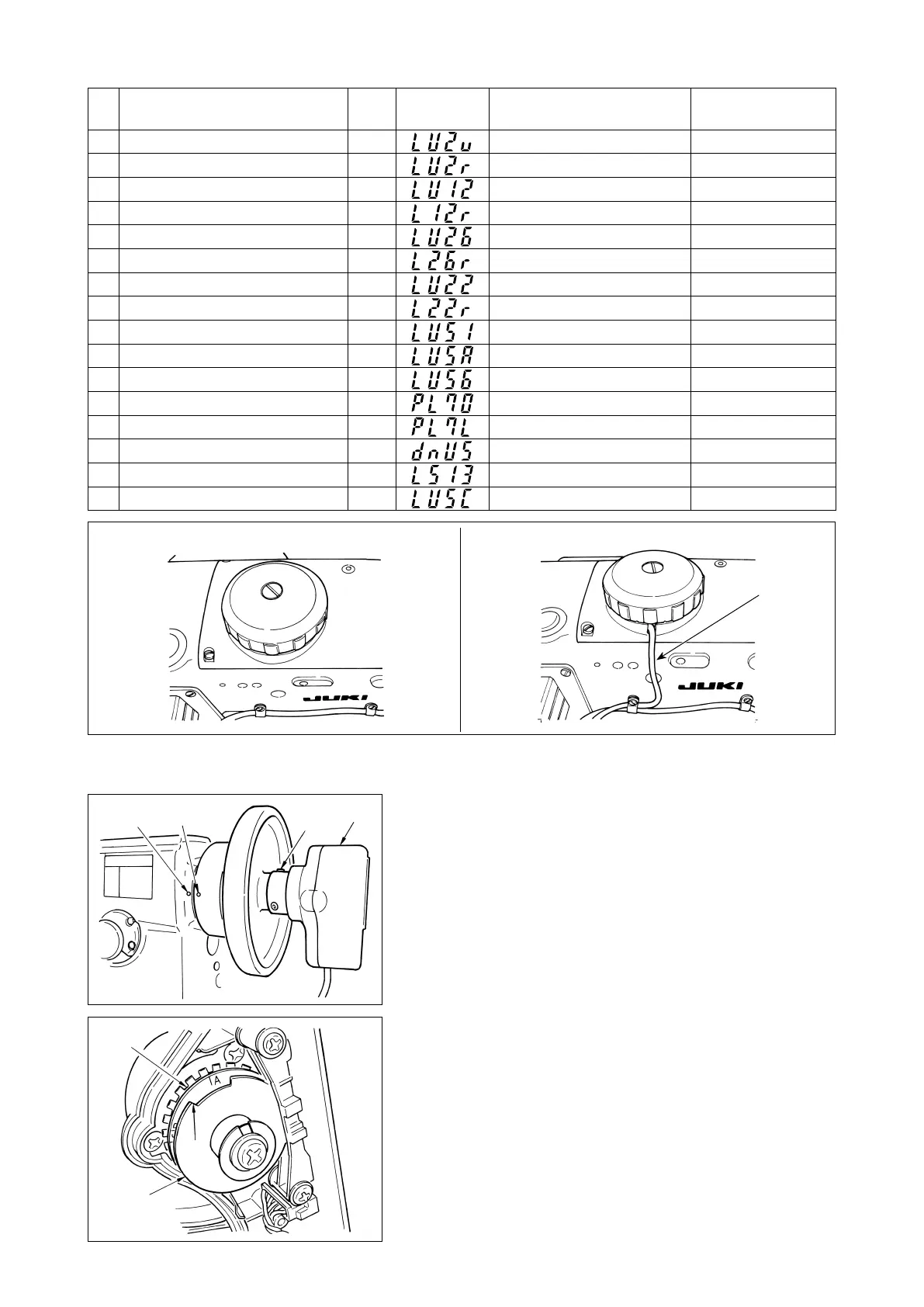

– 2 –
№ Cabezal de la maquina Tipo
Contenido de
visualización
Número de revoluciones al
tiempo de la entrega (sti/min)
Número máximo de
revoluciones (sti/min)
1 LU-2210N/2260N-7 (Tipo de VR) LU2v
3500 3500
2 LU-2210N/2260N-7 (Tipo de SW) LU2r
3500 3500
3 LU-2212N-7 (Tipo de VR) LU12
3500 3500
4 LU-2212N-7 (Tipo de SW) L12r
3500 3500
5 LU-2216N/66N-7 (Tipo de VR) LU26
3000 3000
6 LU-2216N/66N-7 (Tipo de SW) L26r
3000 3000
7 LU-2220N-7 (Tipo de VR) LU22
3500 3500
8 LU-2220N-7 (Tipo de SW) L22r
3500 3500
9 LU-1510N-7 LU51
3000 3000
10 LU-1510NA-7 LU5A
2000 2000
11 LU-1560N-7 LU56
2500 2500
12 PLC-1710/1760-7 PL70
2500 2500
13 PLC-1760L PL7L
1800 1800
14 DNU-1541-7 dnU5
3000 3000
15 LS-1342-7 LS13
2500 2500
16 LU-1520NC-7 LU5C
2000 2000
Lista 1
• Realice el ajuste indicado abajo en los modelos no provistos
con el sincronizador incorporado.
•Asegúresedeconrmarquelaposicióndeparadaseaco-
rrecta antes de ejecutar la operación de corte de hilo.
Ajuste la posición de parada en el estado en que el sincroni-
zador está realmente instalado en la máquina de coser. Para
ello, es necesario retirar el conector de la máquina de coser
para garantizar la seguridad. Asegúrese de desconectar la
alimentación eléctrica antes de retirar el conector. Al ajustar
la posición de la placa detectora de la posición superior
y
cuando gire la junta del sincronizador, asegúrese de desco-
nectar la alimentación eléctrica.
Ajuste la posición ARRIBA/posición ABAJO de la aguja con
lafunción№10(especicacióndelaposicióndelabarrade
agujas cuando se detiene la máquina de coser).
1) Fije provisionalmente el sincronizador
al volante.
2) Retire la cubierta del sincronizador
, y ajuste la sección
del borde
de la placa detectora de la posición superior
exterior a la posición de la escala de la placa detec-
tora de la posición inferior
, de acuerdo con el modelo
respectivo. Para la posición de la escala de los modelos
respectivos, consulte la Lista 2 (p.3).
2. INSTALACIÓN DEL SINCRONIZADOR
LU-2200N-7 (Tipo de VR) LU-2200N-7 (Tipo de SW)
Cable
