– 3 –
Liste 3
Liste 2
Modell Skala der Tiefstellungs-Detektorplatte
Serie LU-2200N A
DU-141H-7, Serie DSC, Serie DSU, LZH-1290-7 D
Modell
Handrad
Markierungspunkt für
Hochstellung
Markierungspunkt
für Tiefstellung
Markierungspunkt für Rückwärts-
drehungs-Nadel-Hochstellung
DU-141H-7, Serie DSC, Serie DSU Rot Weiß -
LZH-1290-7 Zwischen Rot und Rot Weiß -
Serie LU-2200N Zwischen F und E K B
3) Stellen Sie zuerst sicher, dass die Steckverbinder der Nähmaschine entfernt worden sind. Stellen Sie
dann das Nähmaschinen-Steuergerät so ein, dass die Nähmaschine mit abgesenkter Nadel anhält. Lösen
Sie die Feststellschraube
des Positionsgebers
. Um zu erreichen, dass die Nähmaschine mit abge-
senkter Nadel anhält, drehen Sie die Verbindung, um den in das Handrad eingravierten Markierungspunkt
, der die Tiefstellung repräsentiert (d. h. die Nähmaschine bleibt mit abgesenkter Nadel stehen), auf
den in den Maschinenarm eingravierten Markierungspunkt
auszurichten.
Die Positionen der in das Handrad eingravierten Markierungspunkte, welche die Stoppposition der Näh-
maschine repräsentieren, sind je nach Modell unterschiedlich. Die Positionen der Markierungspunkte an
Ihrer Nähmaschine sind aus Liste 3 ersichtlich.
4) Nach der Einstellung des Tief-Stopps das Nähmaschinen-Steuergerät auf die Nadel-Hochstellung stellen
und die Hoch-Stoppposition bestätigen. Wenn die Hoch-Stoppposition ungeeignet ist, eine Feineinstel-
lung mit der Hochstellungs-Detektorplatte
durchführen.
5) Nach der Einstellung der Stoppposition die Abdeckung des Positionsgebers
anbringen. Das Nähma-
schinen-Steuergerät auf die Einstellung der Nadel-Tiefstellung zurückstellen.

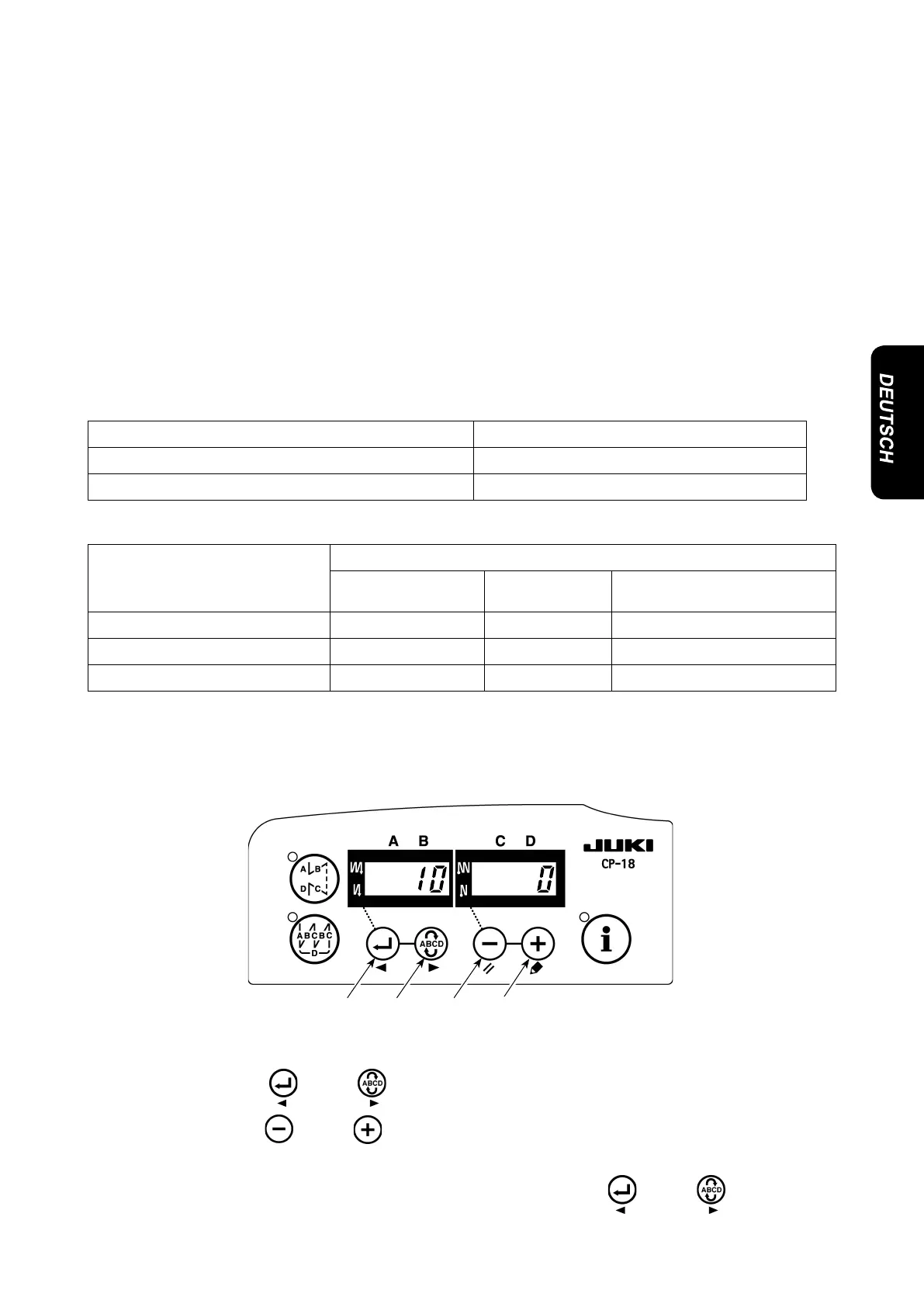

Einstellverfahren der Nadelstangenposition beim Anhalten der Nähmaschine
Nehmen Sie die Einstellung nach Funktion Nr. 10 vor (Einstellung der Nadelstangenposition bei gestopp-
ter Maschine).
1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmo-
dus" Bezug, und aktivieren Sie den Funktionseinstellmodus.
2) Drücken Sie die Taste
oder
, um die Funktionseinstellung Nr. 10 aufzurufen.
3) Drücken Sie die Taste
oder
, und wählen Sie "0" oder "1".
"0"….Tiefstellungsstopp, "1"…..Hochstellungsstopp
4) Nachdem Sie die Einstellung durchgeführt haben, drücken Sie die Taste
oder
, und schal-
ten Sie die Stromversorgung aus.
