JUKI SC-922 Supplementary Instructions Manual

– 15 –
 

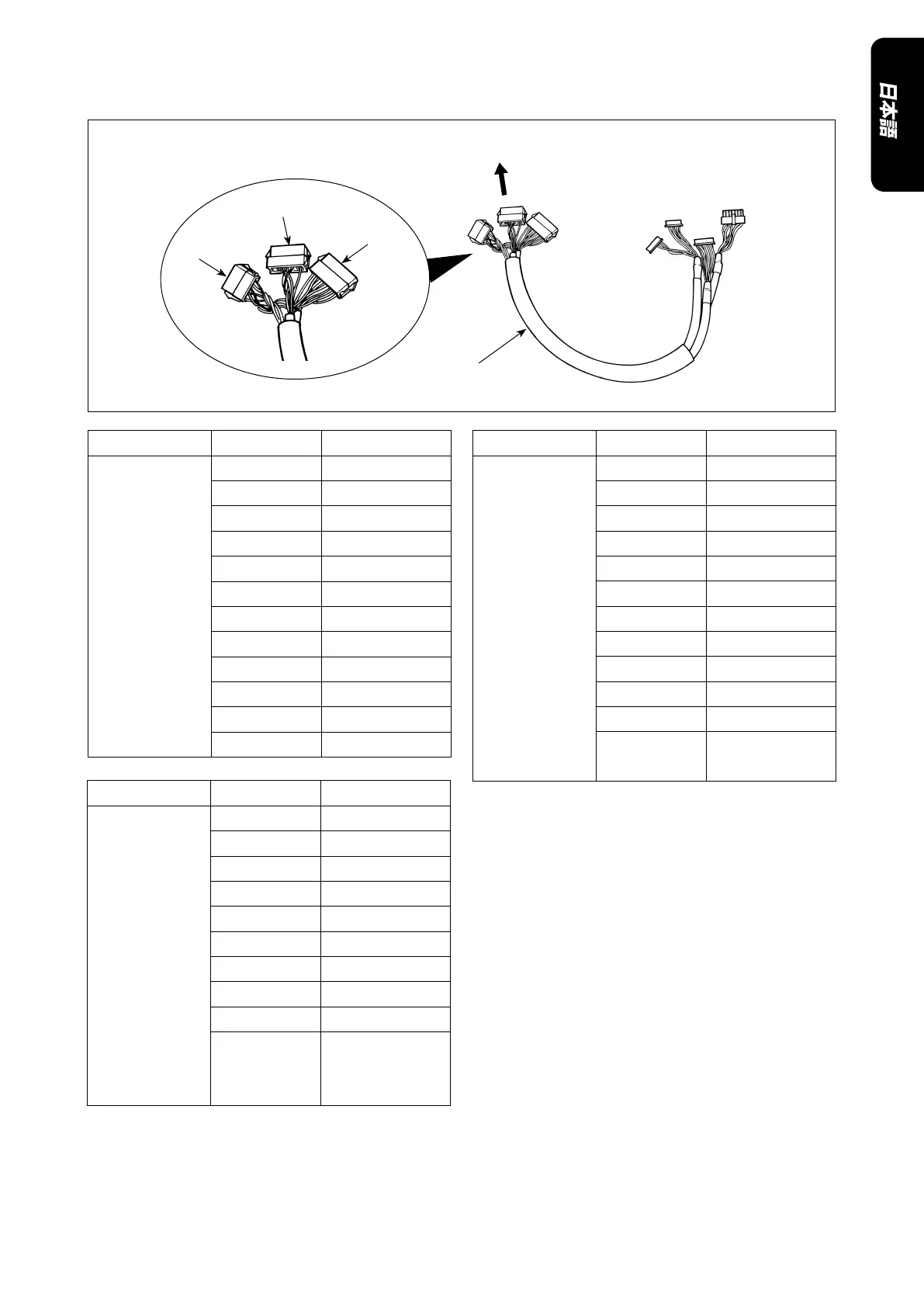

CN100(12P) ピン No. 機能
頭部
ソレノイド用
1 TRM Mg (–)
7 TRM Mg (+)
2 TR Mg (–)
8 TR Mg (+)
12 FG
9 GND
10 BT SW
3 +12V
11 DL Volume
4 DL Limit SW1
5 DL Limit SW2
6 GND
CN101(16P) ピン No. 機能
タッチバック
スイッチ組用
1 BT SW
2 DL SW
3 ABT SW
10 NU SW
11 2P SW
6 TC SW
9 GND
14 GND
13 +24V
4 DLSW LED
12 2PSW LED
5, 7, 8,
15, 16
-
CN102(18P) ピン No. 機能
電磁弁用 1 FL
2 BT
3 DL
4 SS
5 2P
6 TRM
7 TRM RET
8 TC
9 FL2
10, 11, 12,
13, 14, 15,
16, 17, 18
+24V





