– 4 –
3. INSTALLIEREN DER BEDIENUNGSKONSOLE
[ DSU, DSC, LZH-1290-7, DU-141H-7, LU-1500N, LS-1342-7, DNU-1541-7, PLC-1700-7 ]
DSC
DU-141H-7, LU-1500N, LS-1342-7,
DNU-1541-7, PLC-1700-7,
DSU

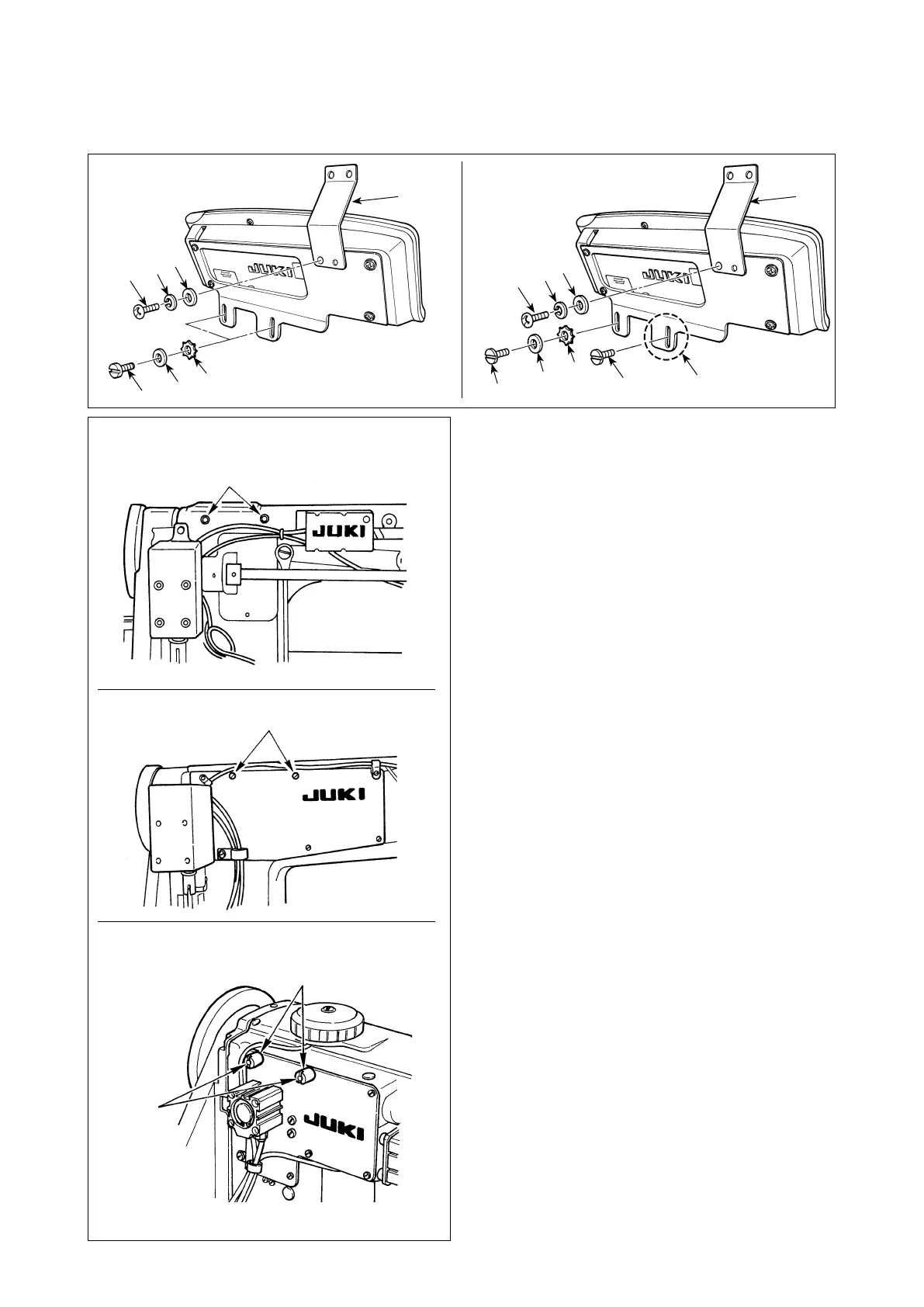

1) Die Konsolen-Fadenführung
mit der als Zube-
hör mitgelieferten Schraube
, der Federschei-
be
und der Unterlegscheibe
an der Monta-
geplatte befestigen. Die Konsolen-Fadenführung
wird jedoch nicht an der Serie LU-1500N, LS-
1342-7 und DNU-1541-7 installiert.
2) Die Bedienungskonsole mit den als Zubehör mit-
gelieferten Schrauben
, den Unterlegscheiben
und den Zahnscheiben
an der Nähmaschi-
ne befestigen.
Für DU-141H-7 und DSU ist jedoch die mit dem
Nähmaschinenkopf gelieferte Schraube
anstelle
der mit der Bedienungskonsole gelieferten Schraube
zu verwenden.
Für den Fall, dass die Bedienungskonsole an
Abschnitt A montiert wird, sollte sie nur mit der
Schraube
anstelle der mit der Bedienungskonsole
gelieferten Unterlegscheibe
und Zahnscheibe
montiert werden.
Montageposition
CP-180
LZH-1290-7
Bolzen
Montageposition
Montage-
position
A
CP-180
(Im Falle von DU-141H-7, DSU)
