ITALIANO
Nota:
L’addolcitored’acquaèconsideratoun’apparecchiaturaindispensabilepergarantireunbuonfunzionamento
della macchina per caffè espresso; se il cliente non ha previsto nessun sistema di decalcificazione è oppor-
tuno provvedervi onde garantire l’efficienza, le prestazioni e la durata dei componenti della macchina per
caffè espresso.

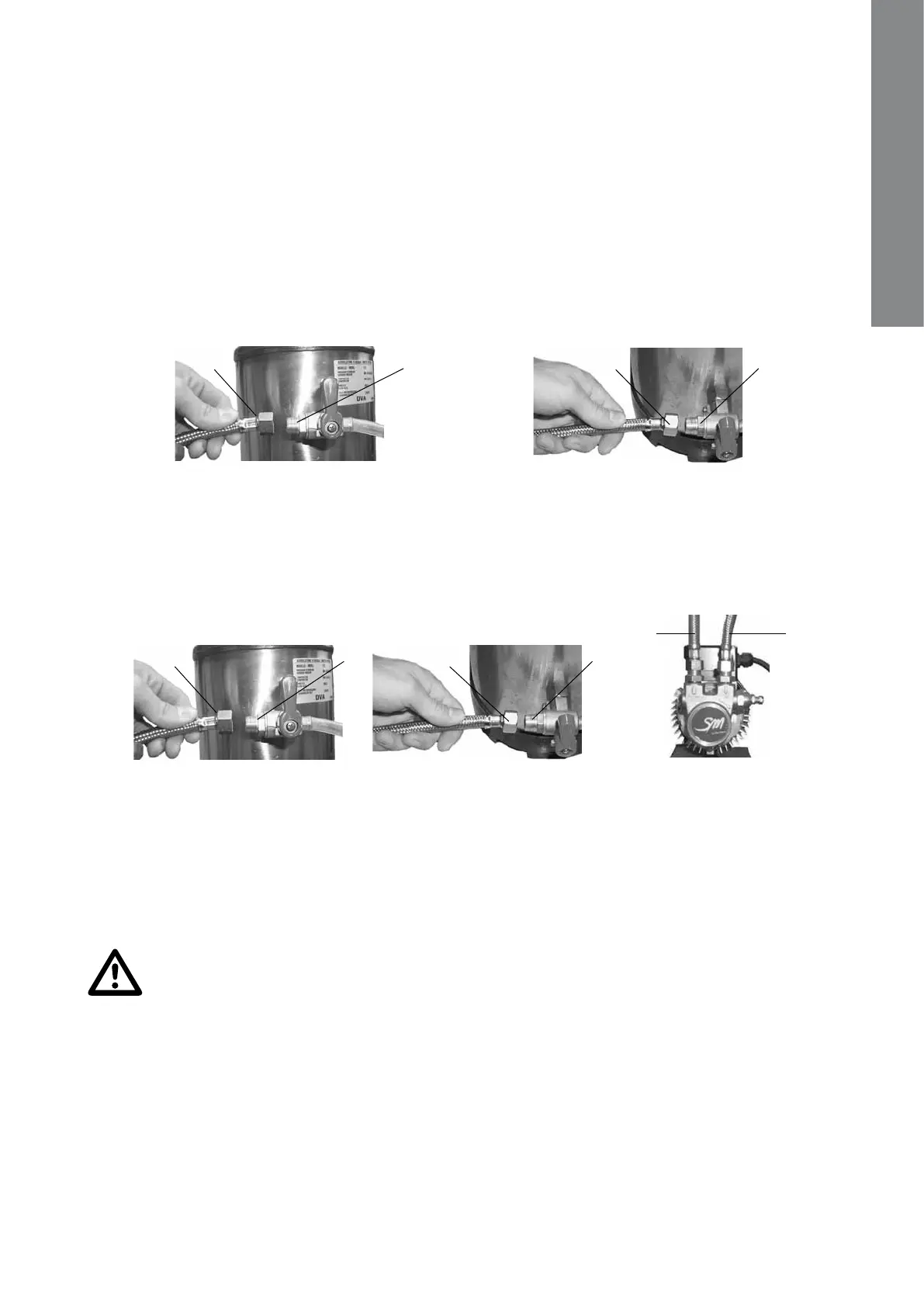

3.4 Installazione impianto idraulico
POMPA INTERNA (OPZIONALE)
1) Utilizzare il tubo a (da 900 mm, fornito in corredo alla macchina) per collegare la valvola d’intercettazione
della rete idrica al rubinetto 1 di entrata acqua all’addolcitore (gura 3).
2) Collegare il tubo b, dell’aspirazione della pompa interna, con il rubinetto 2 dell’addolcitore (gura 4).
gura 3
gura 4
POMPA ESTERNA
1) Utilizzare il tubo a (da 900 mm, fornito in corredo alla macchina) per collegare la valvola d’intercettazione
della rete idrica al rubinetto 1 di entrata acqua all’addolcitore (gura 5).
2) Collegare con il tubo c (da 600 mm, fornito con il corredo della pompa esterna) l’aspirazione della pompa
con il rubinetto 2 dell’addolcitore (gura 6-7).
3) Collegare il tubo d (dell’impianto idraulico della macchina per caffè) alla mandata della pompa (gura 7).
Figura 5 Figura 6 Figura 7
3.5 Scarico
Allacciare il tubo di scarico alla vaschetta raccogli fondi e collegarlo al pozzetto di scarico della rete di smal-
timento acque bianche.
3.6 Collegamento elettrico
 Disposizioniperuncorrettocollegamentoelettricodellamacchinapercaffèespresso:
 • Primadiallacciarel’apparecchioallereteelettrica,assicurarsicheidatiditargadella
macchinacorrispondanoconquellidell’impiantodidistribuzioneelettrica.
 • L’allacciamentodeveessereeseguitoconformementealledisposizionidelpaesed’in-
stallazione.
 • L’impiantoelettricopredispostodalclientedeverispettarelenormevigenti;lapresadi
correntedeveesseredotatadiunefcaceimpiantodimessaaterra.LASANMARCO
SPAdeclinaogniresponsabilitàqualoraleprescrizionidileggenonsianorispettate.
Un’errata installazione può causare danni a persone o cose per le quali il costruttore
nonpuòessereconsideratoresponsabile.
• Per ilcollegamento elettrico ènecessario installare uninterruttore generaleonnipolare a
monte dell’impianto d’alimentazione elettrica, il quale deve essere dimensionato secondo le
caratteristiche elettriche (potenza e tensione) riportate sulla targa dell’apparecchio. L’interrut-
a
1 b 2
a 1 b 2
d c
