DEUTSCH
• FürdenelektrischenAnschlussmusseinallpoligerHauptschaltervorderStromversor-
gungsanlagedesGerätesinstalliertwerden,derentsprechendderelektrischenDaten
auf dem Typenschild der Maschine (Leistung und Spannung) auszulegen ist. Der allpo-
ligeSchaltermusseineKontaktweitevonmindestens3mmfürdieAbschaltungder
Stromzufuhr aufweisen.
• IstderEinsatzvonAdaptern,MehrfachsteckdosenundVerlängerungskabelnnotwen-
dig, dürfen ausschließlich Produkte verwendet werden, die den geltenden Sicherheits-
vorschriften entsprechen.
• UmeineÜberhitzungdesStromkabelszuvermeiden,wirdempfohlen,esinseinergan-
zenLängeauszulegen.

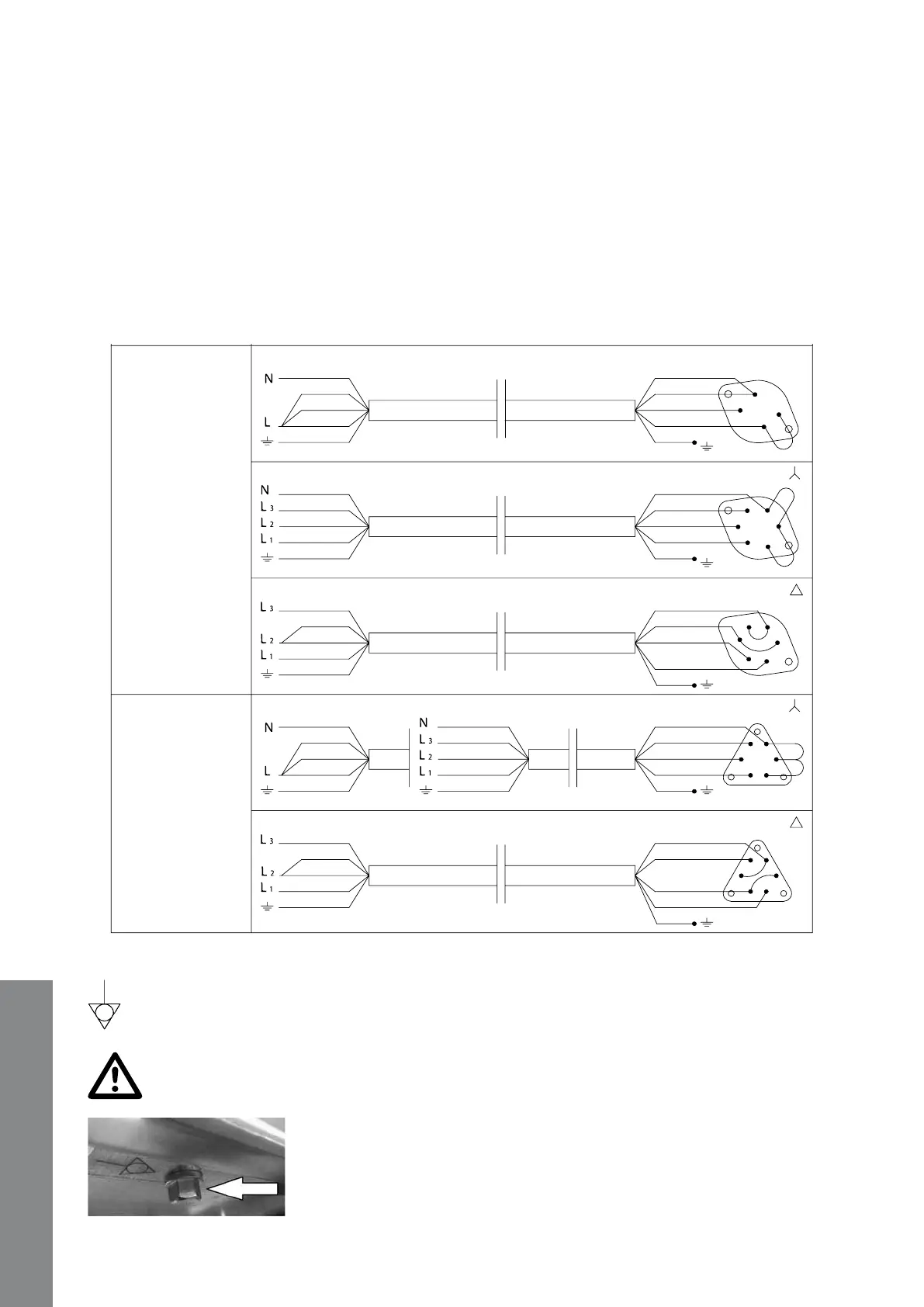

Schließen Sie das Stromversorgungskabel der Kaffeemaschine gemäß dem beiliegenden Schaltplan an das
Stromnetz an:
3.7 Aequipotentialklemmeanschluss
Die Espressomaschine ist mit einer Gleichpotentialklemme ausgeruestet, die unterhalb der Schale so-
wie der unteren Tassenablage eingebaut ist. Die Klemme wird durch das Gleichpotentialsymbol auf
der Nebenseite identiziert. Schließen nur die Kabel mit Durchmesser von 2,5mm bis 6mm und mit
anschlussoesen Kabelschuhen fuer die Schraube M8 an.
 Die Gleichpotentialklemmeanschluss muss nur durch das berechtigte LA SAN MARCO SpA
Fachpersonaldurchgeführtwerden.
Um die Klemmeanschluss durchzufuehren,ruecken die untere Schale weg.
Auf der Rahmen-Linkeseite gibt es die mit dem bezeichneten Gleichpoten-
tialsymbol Schraubklemme, um das Kabel von 2,5 mm bis 6 mm mit an-
schlussoesen Kabelschuhen fuer die Schraube M8 zu verbinden.
2 WIDERSTÄNDE
3 WIDERSTÄNDE
3 WIDERSTÄNDE
3 WIDERSTÄNDE
3 WIDERSTÄNDE
230V EINPHASIG
400V-3N DREIPHASIG
230V-3 DREIPHASIG
230V EINPHASIG* 400V-3N DREIPHASIG
230V-3 DREIPHASIG
BLAU
SCHWARZ
BRAUN
GRAU
GE / GR
NUR FÜR MODELLE
TOP 85 SPRINT
ÜBRIGE MODELLE
HINWEISE
* Die Stromaufnahme
der Heizwiderstände
kann auf 2/3
reduziert werden,
wenn einer
der beiden
SCHWARZEN
Drähte entfernt wird.
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
SCHWARZ
GRAU
BRAUN
BLAU
GE / GR
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
BLAU
SCHWARZ
BRAUN
GRAU
GE / GR
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
BLAU
SCHWARZ
BRAUN
GRAU
GE / GR
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
BLAU
SCHWARZ
GRAU
BRAUN
GE / GR
