Lenze i950 Series User Manual

3-phasiger Netzanschluss 480 V
Anschlusspläne
Inverter ≥ 15 KW müssen mit Netzdrossel betrieben werden.
Der Anschlussplan ist gülg für die In
verter I95AExxxF.
X257 X256
PROFINET
X247
OUT
X246
IN
EtherCAT
X237
OUT
X236
IN
System bus
EtherCAT
X16
Engineering-Port
X267 X266
EtherNet/IP
X83
X82
X1
n
EYF
GB
24B
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
BD2 BD1
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
X3
GO DO1
24O
GI
DI1
DI2
DI3
DI4
AI1-
AI1+
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
3/N/PE AC 480 V
3/PE
AC 340 V ... 528 V
45 Hz ... 65 Hz

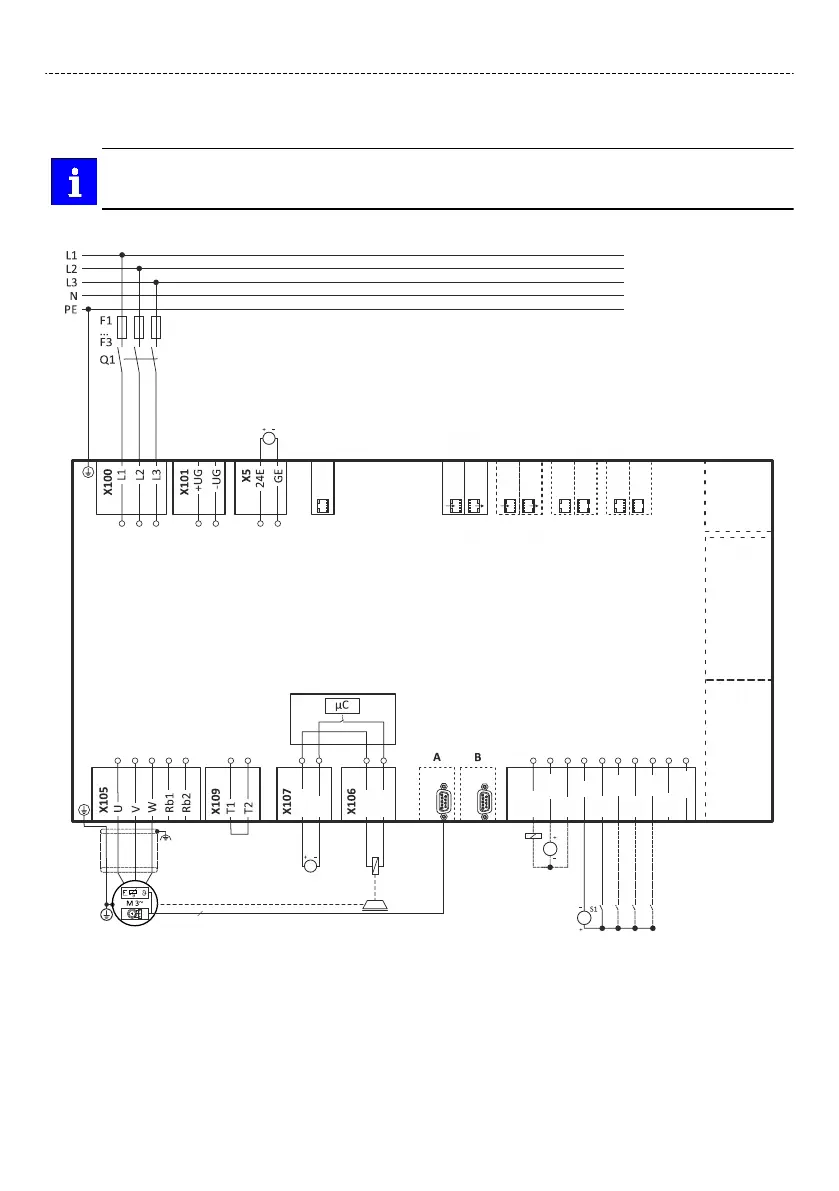

Abb. 4: Anschlussbeispiel
S1 Start/Stopp
Fx Sicherungen
Q1 Netzschütz
EYF Lenze-Systemleitung
--- Gestrichelt dargestellt = Oponen
Einen Anschlussplan für die Klemme X1 nden Sie un
ter: 4Basic Safety - STO ^ 76
Einen Anschlussplan für die Klemmen X82 und X83 nden Sie un
ter: 4Extended Safety ^ 79
Elektrische Ins
tallaon
Netzanschluss
3-phasiger Netzanschluss 480 V
54

Lenze i950 Series Specifications

General

Protection Class	IP20
Overload Capacity	150% for 60 seconds
Altitude	Up to 1000 m without derating
Control Modes	V/f control, vector control, servo control
Communication Interfaces	EtherCAT, PROFINET, CANopen, Modbus TCP
Ambient Temperature	-10°C to 40°C
Safety	STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed)
Cooling Method	Air cooling
Frequency Range	0 to 599 Hz
Relative Humidity	5% to 95% (non-condensing)
Input Voltage	200 V to 480 V
Output Voltage	0 V to 480 V
Storage Temperature	-25 to +70 °C (-13 to 158 °F)
