- 114 -
Copyright ©2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
LGE Internal Use Only

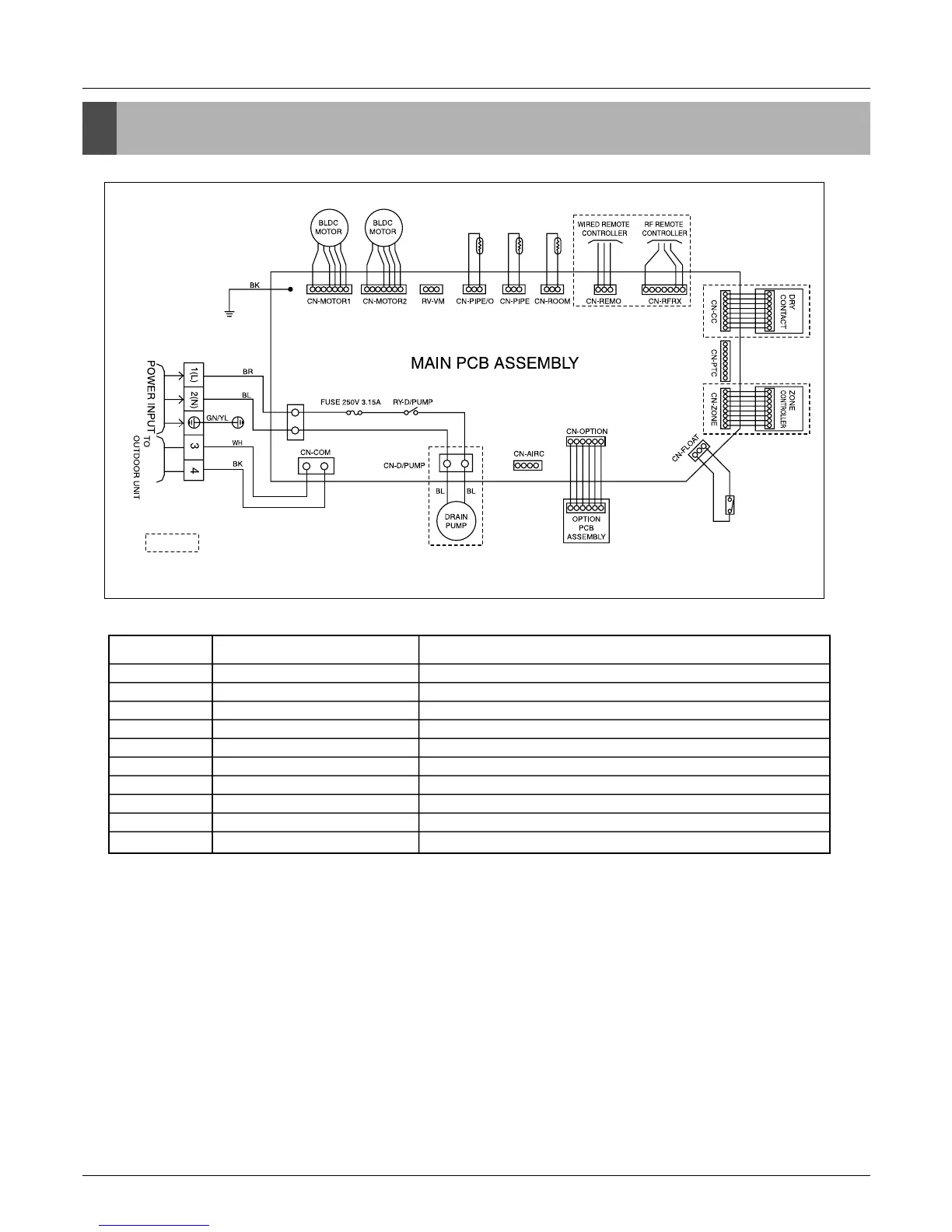

Wiring Diagrams
6. Wiring Diagrams
Accessory
CN-POWER
CONNECTOR
NUMBER
CN-MOTOR
CN-D/PUMP
CN-COMM
CN-EEV
CN-FLOAT
CN-PIPE
CN-PIPE/O
CN-ROOM
CN-REMO
AC POWER SUPPLY
FAN MOTOR OUTPUT
DRAIN PUMP OUTPUT
COMMUNICATION
EEV OUTPUT
FLOAT SWITCH INPUT
PIPE SENSOR
DISCHARGE PIPE SENSOR
ROOM SENSOR
REMOTE CONTROLLER
AC POWER LINE INPUT FOR INDOOR CONTROLLER
MOTOR OUTPUT OF BLDC
AC OUTPUT FOR DRAIN PUMP
COMMUNICATION BETWEEN INDOOR AND OUTDOOR
EEV CONTROL OUTPUT
FLOAT SWITCH SENSING
PIPE THERMISTOR
DISCHARGE PIPE THERMISTOR
ROOM THERMISTOR
REMOTE CONTROL LINE
LOCATION POINT FUNCTION
