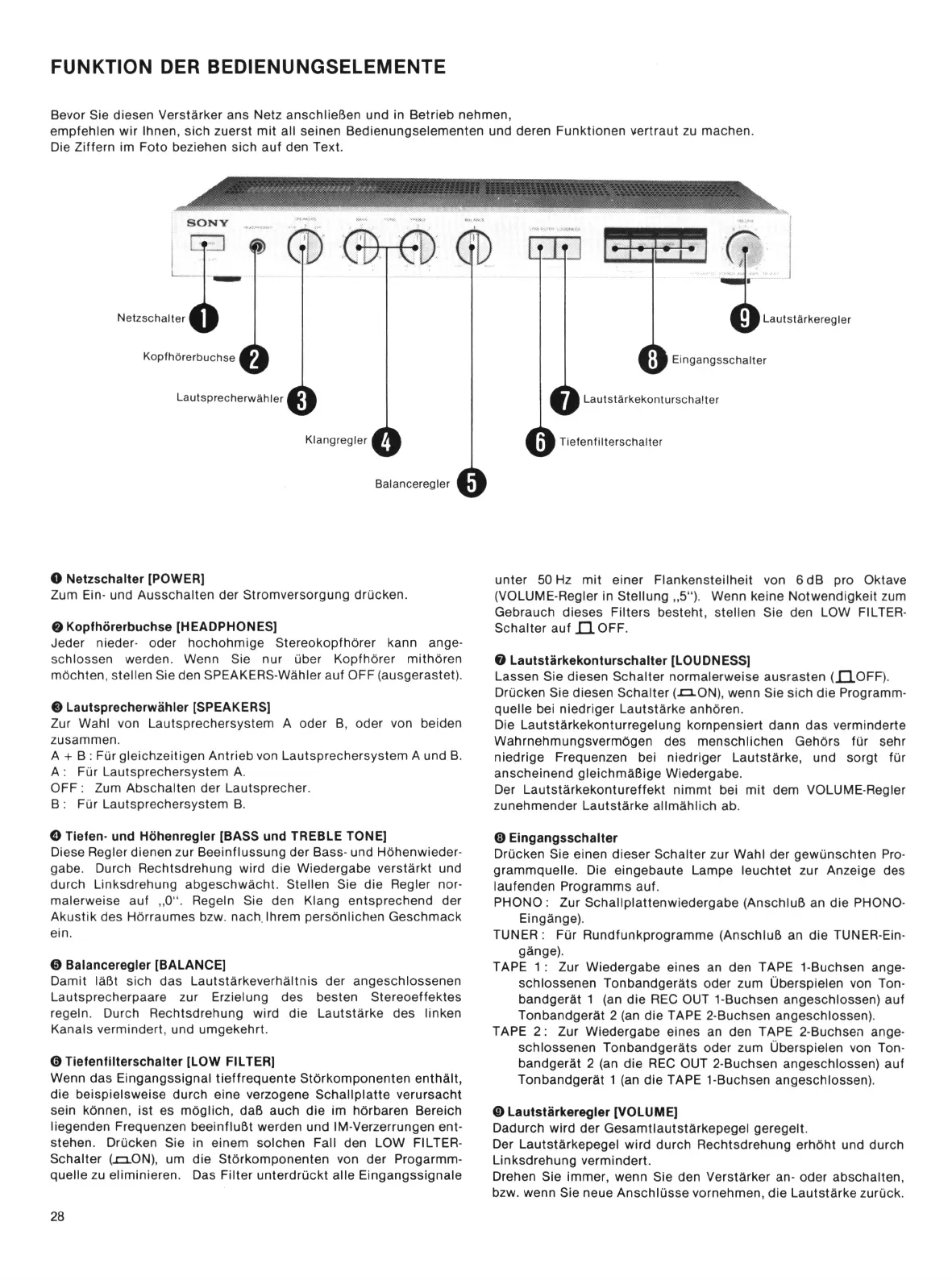

FUNKTION DER BEDIENUNGSELEMENTE
Bevor Sie diesen Verstärker ans Netz anschließen und in Betrieb nehmen,
empfehlen wir Ihnen, sich zuerst mit all seinen Bedienungselementen und deren Funktionen vertraut zu machen.
Die Ziffern im Foto beziehen sich auf den Text.
O Netzschalter [POWER]
Zum Ein- und Ausschalten der Stromversorgung drücken.
Q Kopfhörerbuchse [HEADPHONES]
Jeder nieder- oder hochohmige Stereokopfhörer kann ange 
schlossen werden. Wenn Sie nur über Kopfhörer mithören
möchten, stellen Sie den SPEAKERS-Wähler auf OFF (ausgerastet).
© Lautsprecherwähler [SPEAKERS]
Zur Wahl von Lautsprechersystem A oder B, oder von beiden
zusammen.
A + B : Für gleichzeitigen Antrieb von Lautsprechersystem A und B.
A : Für Lautsprechersystem A.
OFF : Zum Abschalten der Lautsprecher.
B : Für Lautsprechersystem B.
O Tiefen- und Höhenregler [BASS und TREBLE TONE]
Diese Regler dienen zur Beeinflussung der Bass- und Höhenwieder 
gabe. Durch Rechtsdrehung wird die Wiedergabe verstärkt und
durch Linksdrehung abgeschwächt. Stellen Sie die Regler nor 
malerweise auf „0 “ . Regeln Sie den Klang entsprechend der
Akustik des Hörraumes bzw. nach. Ihrem persönlichen Geschmack
ein.
© Balanceregler [BALANCE]
Damit läßt sich das Lautstärkeverhältnis der angeschlossenen
Lautsprecherpaare zur Erzielung des besten Stereoeffektes
regeln. Durch Rechtsdrehung wird die Lautstärke des linken
Kanals vermindert, und umgekehrt.
©Tiefenfilterschalter [LOW FILTER]
Wenn das Eingangssignal tieffrequente Störkomponenten enthält,
die beispielsweise durch eine verzogene Schallplatte verursacht
sein können, ist es möglich, daß auch die im hörbaren Bereich
liegenden Frequenzen beeinflußt werden und IM-Verzerrungen ent 
stehen. Drücken Sie in einem solchen Fall den LOW FILTER-
Schalter ( xzl ON), um die Störkomponenten von der Progarmm-
quelle zu eliminieren. Das Filter unterdrückt alle Eingangssignale
unter 50 Hz mit einer Flankensteilheit von 6 dB pro Oktave
(VOLUME-Regler in Stellung „5 “ ). Wenn keine Notwendigkeit zum
Gebrauch dieses Filters besteht, stellen Sie den LOW FILTER-
Schalter auf HOFF.
O Lautstärkekonturschalter [LOUDNESS]
Lassen Sie diesen Schalter normalerweise ausrasten ( [~| OFF).
Drücken Sie diesen Schalter ( xzl ON), wenn Sie sich die Programm 
quelle bei niedriger Lautstärke anhören.
Die Lautstärkekonturregelung kompensiert dann das verminderte
Wahrnehmungsvermögen des menschlichen Gehörs für sehr
niedrige Frequenzen bei niedriger Lautstärke, und sorgt für
anscheinend gleichmäßige Wiedergabe.
Der Lautstärkekontureffekt nimmt bei mit dem VOLUME-Regler
zunehmender Lautstärke allmählich ab.
© Eingangsschalter
Drücken Sie einen dieser Schalter zur Wahl der gewünschten Pro 
grammquelle. Die eingebaute Lampe leuchtet zur Anzeige des
laufenden Programms auf.
PHONO : Zur Schallplattenwiedergabe (Anschluß an die PHONO-
Eingänge).
TUNER: Für Rundfunkprogramme (Anschluß an die TUNER-Ein-
gänge).
TAPE 1 : Zur Wiedergabe eines an den TAPE 1-Buchsen ange 
schlossenen Tonbandgeräts oder zum Überspielen von Ton 
bandgerät 1 (an die REC OUT 1-Buchsen angeschlossen) auf
Tonbandgerät 2 (an die TAPE 2-Buchsen angeschlossen).
TAPE 2: Zur Wiedergabe eines an den TAPE 2-Buchsen ange 
schlossenen Tonbandgeräts oder zum Überspielen von Ton 
bandgerät 2 (an die REC OUT 2-Buchsen angeschlossen) auf
Tonbandgerät 1 (an die TAPE 1-Buchsen angeschlossen).
© Lautstärkeregler [VOLUME]
Dadurch wird der Gesamtlautstärkepegel geregelt.
Der Lautstärkepegel wird durch Rechtsdrehung erhöht und durch
Linksdrehung vermindert.
Drehen Sie immer, wenn Sie den Verstärker an- oder abschalten,
bzw. wenn Sie neue Anschlüsse vornehmen, die Lautstärke zurück.
28
