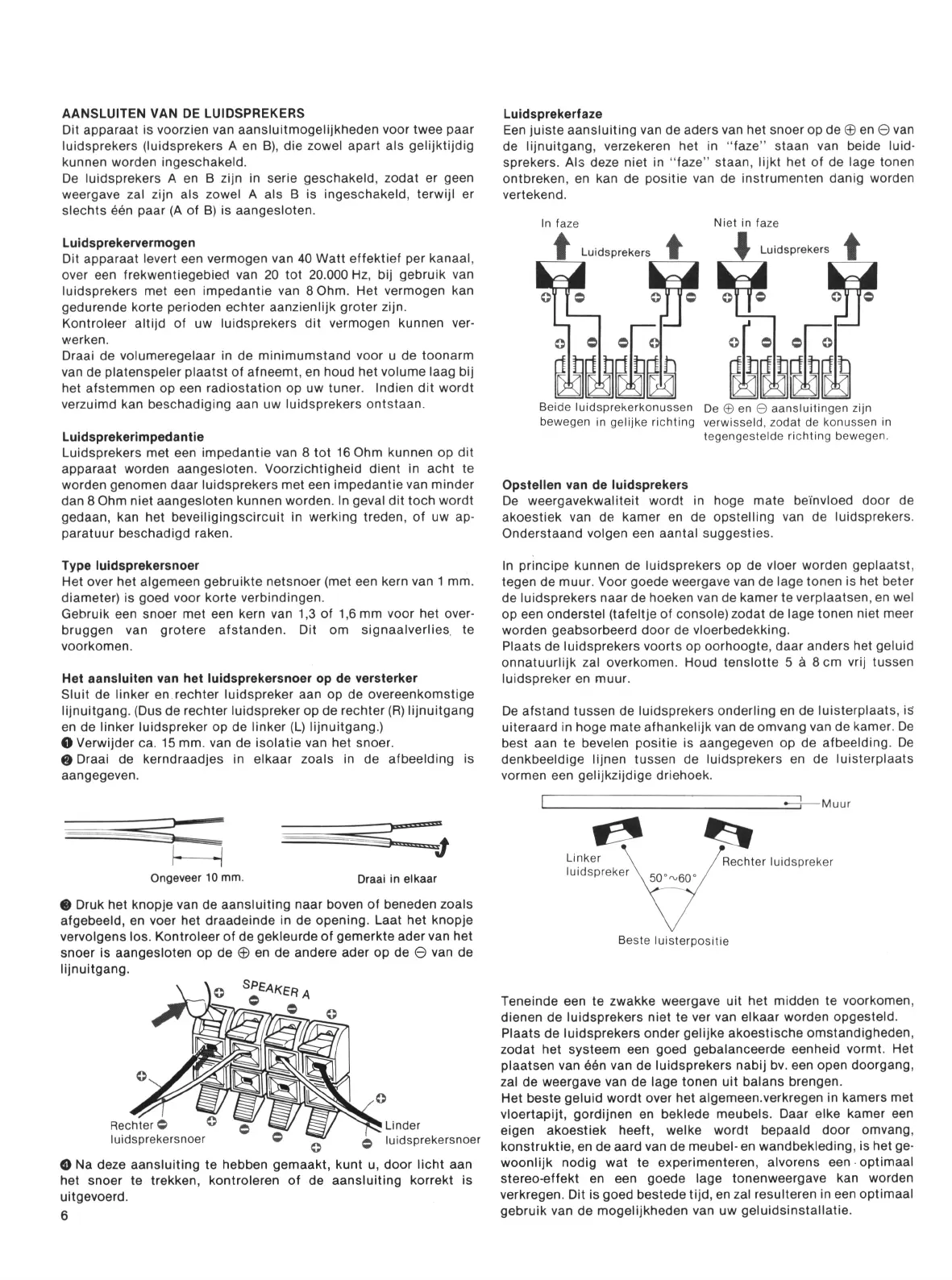

AANSLUITEN VAN DE LUIDSPREKERS
Dit apparaat is voorzien van aansluitmogelijkheden voor twee paar
luidsprekers (luidsprekers A en B), die zowel apart als gelijktijdig
kunnen worden ingeschakeld.
De luidsprekers A en B zijn in serie geschakeld, zodat er geen
weergave zal zijn als zowel A als B is ingeschakeld, terwijl er
slechts één paar (A of B) is aangesloten.
Luidsprekervermogen
Dit apparaat levert een vermogen van 40 Watt effektief per kanaal,
over een frekwentiegebied van 20 tot 20.000 Hz, bij gebruik van
luidsprekers met een impedantie van 8 Ohm. Het vermogen kan
gedurende korte perioden echter aanzienlijk groter zijn.
Kontroleer altijd of uw luidsprekers dit vermogen kunnen ver 
werken.
Draai de volumeregelaar in de minimumstand voor u de toonarm
van de platenspeler plaatst of afneemt, en houd het volume laag bij
het afstemmen op een radiostation op uw tuner. Indien dit wordt
verzuimd kan beschadiging aan uw luidsprekers ontstaan.
Luidsprekerimpedantie
Luidsprekers met een impedantie van 8 tot 16 Ohm kunnen op dit
apparaat worden aangesloten. Voorzichtigheid dient in acht te
worden genomen daar luidsprekers met een impedantie van minder
dan 8 Ohm niet aangesloten kunnen worden. In geval dit toch wordt
gedaan, kan het beveiligingscircuit in werking treden, of uw ap 
paratuur beschadigd raken.
Type luidsprekersnoer
Het over het algemeen gebruikte netsnoer (met een kern van 1 mm.
diameter) is goed voor korte verbindingen.
Gebruik een snoer met een kern van 1,3 of 1,6 mm voor het over 
bruggen van grotere afstanden. Dit om signaalverlies. te
voorkomen.
Het aansluiten van het luidsprekersnoer op de versterker
Sluit de linker en rechter luidspreker aan op de overeenkomstige
lijnuitgang. (Dus de rechter luidspreker op de rechter (R) lijnuitgang
en de linker luidspreker op de linker (L) lijnuitgang.)
O Verwijder ca. 15 mm. van de isolatie van het snoer.
0 Draai de kerndraadjes in elkaar zoals in de afbeelding is
aangegeven.
Luidsprekerfaze
Een juiste aansluiting van de aders van het snoer op de © en © van
de lijnuitgang, verzekeren het in “ faze ” staan van beide luid 
sprekers. Als deze niet in “ faze ” staan, lijkt het of de lage tonen
ontbreken, en kan de positie van de instrumenten danig worden
vertekend.
In faze
Niet in faze
Beide luidsprekerkonussen
bewegen in gelijke richting
De © en 0 aansluitingen zijn
verwisseld, zodat de konussen in
tegengestelde richting bewegen.
Opstellen van de luidsprekers
De weergavekwaliteit wordt in hoge mate beïnvloed door de
akoestiek van de kamer en de opstelling van de luidsprekers.
Onderstaand volgen een aantal suggesties.
In principe kunnen de luidsprekers op de vloer worden geplaatst,
tegen de muur. Voor goede weergave van de lage tonen is het beter
de luidsprekers naar de hoeken van de kamer te verplaatsen, en wel
op een onderstel (tafeltje of console) zodat de lage tonen niet meer
worden geabsorbeerd door de vloerbedekking.
Plaats de luidsprekers voorts op oorhoogte, daar anders het geluid
onnatuurlijk zal overkomen. Houd tenslotte 5 à 8 cm vrij tussen
luidspreker en muur.
De afstand tussen de luidsprekers onderling en de luisterplaats, is
uiteraard in hoge mate afhankelijk van de omvang van de kamer. De
best aan te bevelen positie is aangegeven op de afbeelding. De
denkbeeldige lijnen tussen de luidsprekers en de luisterplaats
vormen een gelijkzijdige driehoek.
Ongeveer 10 mm.
© Druk het knopje van de aansluiting naar boven of beneden zoals
afgebeeld, en voer het draadeinde in de opening. Laat het knopje
vervolgens los. Kontroleer of de gekleurde of gemerkte ader van het
snoer is aangesloten op de ® en de andere ader op de © van de
lijnuitgang.
0 Na deze aansluiting te hebben gemaakt, kunt u, door licht aan
het snoer te trekken, kontroleren of de aansluiting korrekt is
uitgevoerd.
6
Teneinde een te zwakke weergave uit het midden te voorkomen,
dienen de luidsprekers niet te ver van elkaar worden opgesteld.
Plaats de luidsprekers onder gelijke akoestische omstandigheden,
zodat het systeem een goed gebalanceerde eenheid vormt. Het
plaatsen van één van de luidsprekers nabij bv. een open doorgang,
zal de weergave van de lage tonen uit balans brengen.
Het beste geluid wordt over het algemeen.verkregen in kamers met
vloertapijt, gordijnen en beklede meubels. Daar elke kamer een
eigen akoestiek heeft, welke wordt bepaald door omvang,
konstruktie, en de aard van de meubel- en wandbekleding, is het ge 
woonlijk nodig wat te experimenteren, alvorens een-optimaal
stereo-effekt en een goede lage tonenweergave kan worden
verkregen. Dit is goed bestede tijd, en zal resulteren in een optimaal
gebruik van de mogelijkheden van uw geluidsinstallatie.
