Sony TA-AX2 User Manual

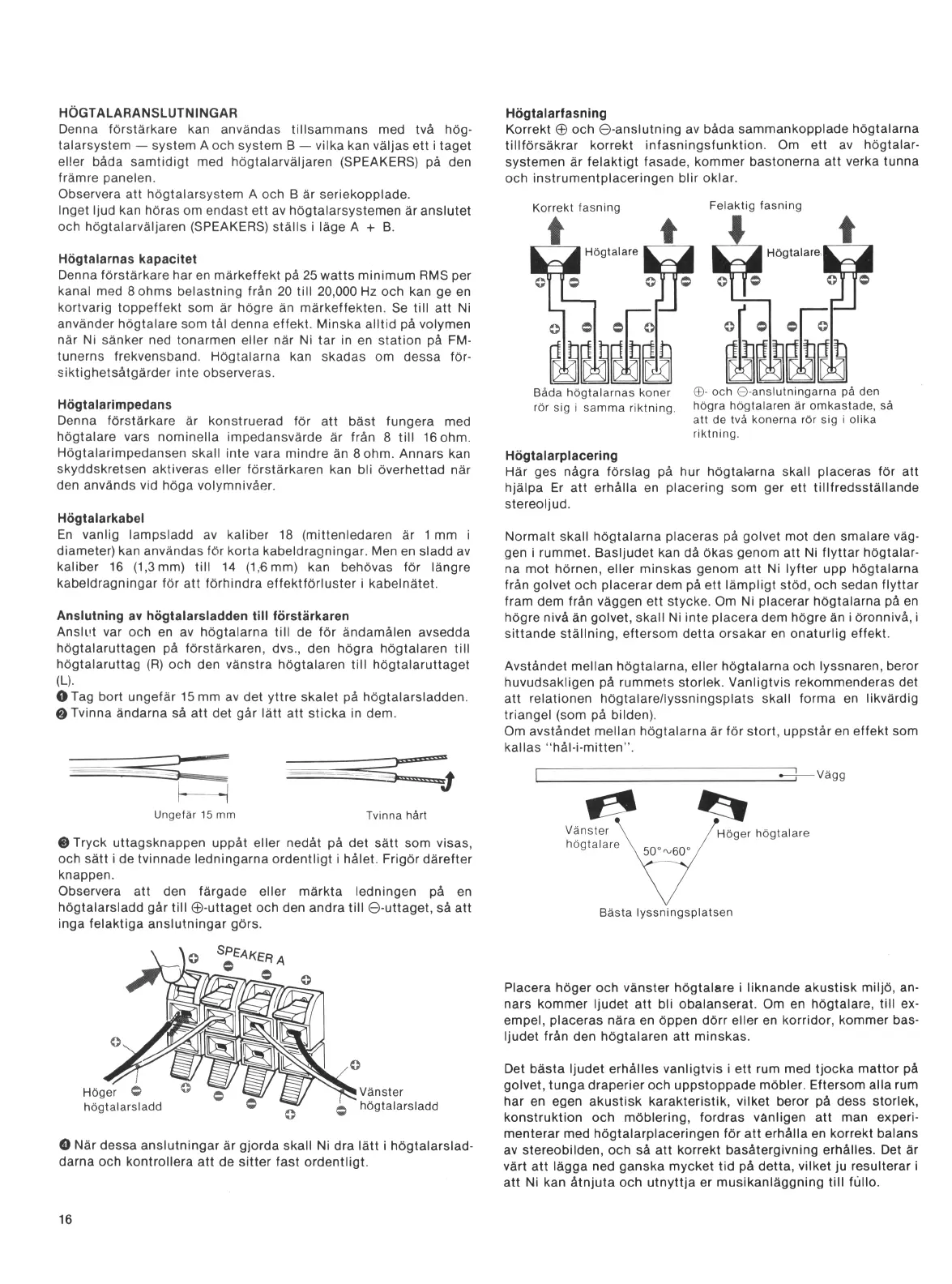

HÖGTALARANSLUTNINGAR
Denna förstärkare kan användas tillsammans med två hög 
talarsystem — system A och system B — vilka kan väljas ett i taget
eller båda samtidigt med högtalarväljaren (SPEAKERS) på den
främre panelen.
Observera att högtalarsystem A och B är seriekopplade.
Inget ljud kan höras om endast ett av högtalarsystemen är anslutet
och högtalarväljaren (SPEAKERS) ställs i läge A + B.
Högtalarnas kapacitet
Denna förstärkare har en märkeffekt på 25 watts minimum RMS per
kanal med 8 ohms belastning från 20 till 20,000 Hz och kan ge en
kortvarig toppeffekt som är högre än märkeffekten. Se till att Ni
använder högtalare som tål denna effekt. Minska alltid på volymen
när Ni sänker ned tonarmen eller när Ni tar in en station på FM-
tunerns frekvensband. Högtalarna kan skadas om dessa för 
siktighetsåtgärder inte observeras.
Högtalarimpedans
Denna förstärkare är konstruerad för att bäst fungera med
högtalare vars nominella impedansvärde är från 8 till 16 ohm.
Högtalarimpedansen skall inte vara mindre än 8 ohm. Annars kan
skyddskretsen aktiveras eller förstärkaren kan bli överhettad när
den används vid höga volymnivåer.
Högtalarkabel
En vanlig lampsladd av kaliber 18 (mittenledaren är 1 mm i
diameter) kan användas för korta kabeldragningar. Men en sladd av
kaliber 16 (1,3 mm) till 14 (1,6 mm) kan behövas för längre
kabeldragningar för att förhindra effektförluster i kabelnätet.
Anslutning av högtalarsladden till förstärkaren
Anslut var och en av högtalarna till de för ändamålen avsedda
högtalaruttagen på förstärkaren, dvs., den högra högtalaren till
högtalaruttag (R) och den vänstra högtalaren till högtalaruttaget
(L).
O Tag bort ungefär 15 mm av det yttre skalet på högtalarsladden.
@ Tvinna ändarna så att det går lätt att sticka in dem.
Ungefär 15 mm
©Tryck uttagsknappen uppåt eller nedåt på det sätt som visas,
och sätt i de tvinnade ledningarna ordentligt i hålet. Frigör därefter
knappen.
Observera att den färgade eller märkta ledningen på en
högtalarsladd går till ©-uttaget och den andra till ©-uttaget, så att
inga felaktiga anslutningar görs.
O När dessa anslutningar är gjorda skall Ni dra lätt i högtalarslad-
darna och kontrollera att de sitter fast ordentligt.
Högtalarfasning
Korrekt © och ©-anslutning av båda sammankopplade högtalarna
tillförsäkrar korrekt infasningsfunktion. Om ett av högtalar 
systemen är felaktigt fasade, kommer bastonerna att verka tunna
och instrumentplaceringen blir oklar.
Korrekt fasning
Högtalare
Felaktig fasning
Båda högtalarnas koner
rör sig i samma riktning.
©- och ©-anslutningarna på den
högra högtalaren är omkastade, så
att de två konerna rör sig i olika
riktning.
Högtalarplacering
Här ges några förslag på hur högtalarna skall placeras för att
hjälpa Er att erhålla en placering som ger ett tillfredsställande
stereoljud.
Normalt skall högtalarna placeras på golvet mot den smalare väg 
gen i rummet. Basljudet kan då ökas genom att Ni flyttar högtalar 
na mot hörnen, eller minskas genom att Ni lyfter upp högtalarna
från golvet och placerar dem på ett lämpligt stöd, och sedan flyttar
fram dem från väggen ett stycke. Om Ni placerar högtalarna på en
högre nivå än golvet, skall Ni inte placera dem högre än i öronnivå, i
sittande ställning, eftersom detta orsakar en onaturlig effekt.
Avståndet mellan högtalarna, eller högtalarna och lyssnaren, beror
huvudsakligen på rummets storlek. Vanligtvis rekommenderas det
att relationen högtalare/lyssningsplats skall forma en likvärdig
triangel (som på bilden).
Om avståndet mellan högtalarna är för stort, uppstår en effekt som
kallas “ hål-i-mitten ” .
I — ! — Vägg
Bästa lyssningsplatsen
Placera höger och vänster högtalare i liknande akustisk miljö, an 
nars kommer ljudet att bli obalanserat. Om en högtalare, till ex 
empel, placeras nära en öppen dörr eller en korridor, kommer bas 
ljudet från den högtalaren att minskas.
Det bästa ljudet erhålles vanligtvis i ett rum med tjocka mattor på
golvet, tunga draperier och uppstoppade möbler. Eftersom alla rum
har en egen akustisk karakteristik, vilket beror på dess storlek,
konstruktion och möblering, fordras vänligen att man experi 
menterar med högtalarplaceringen för att erhålla en korrekt balans
av stereobilden, och så att korrekt basåtergivning erhålles. Det är
värt att lägga ned ganska mycket tid på detta, vilket ju resulterar i
att Ni kan åtnjuta och utnyttja er musikanläggning till fullo.
16

Sony TA-AX2 Specifications

General

Brand	Sony
Model	TA-AX2
Category	Amplifier
Language	English
