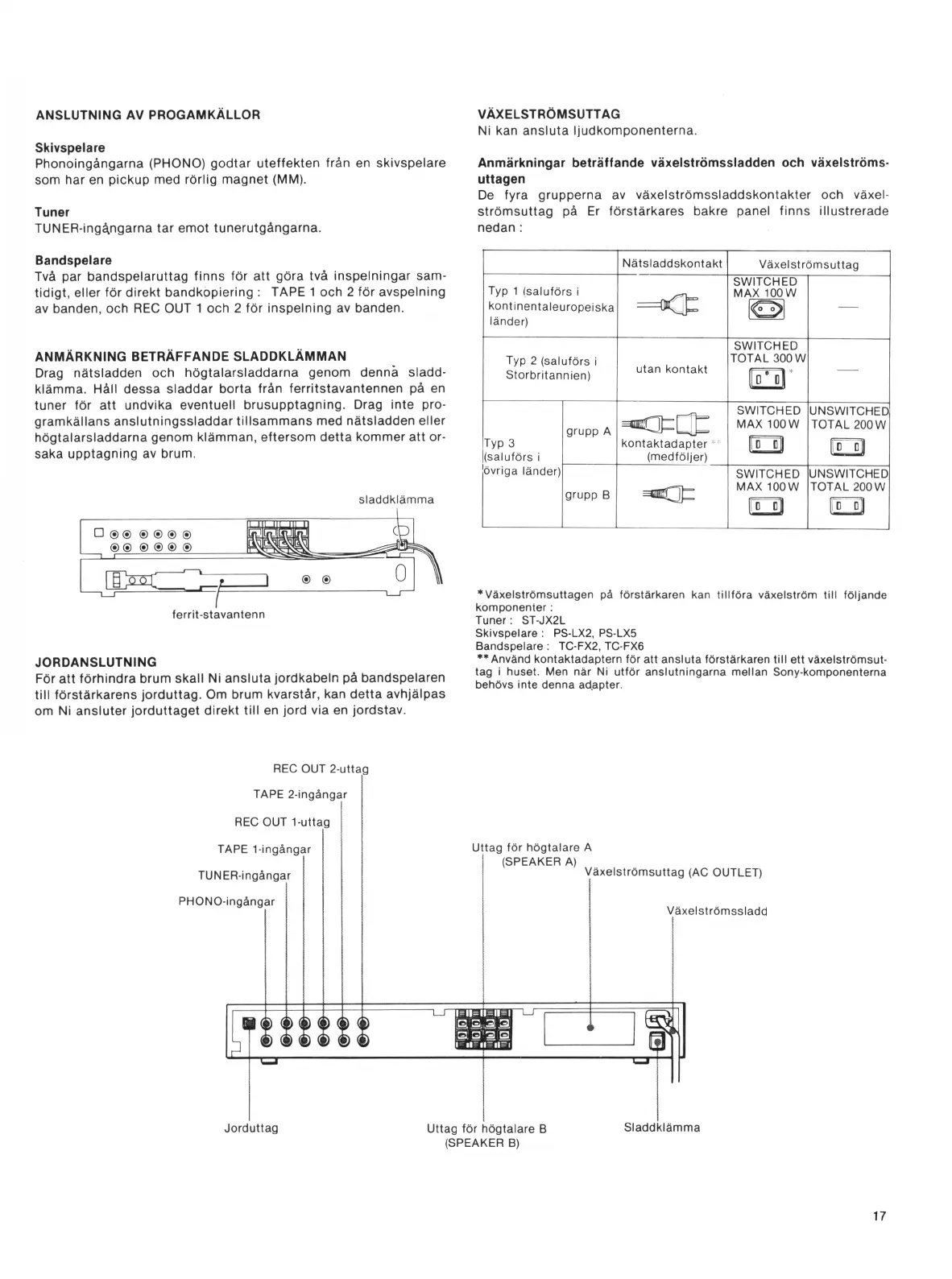

ANSLUTNING AV PROGAMKÄLLOR
Skivspelare
Phonoingàngarna (PHONO) godtar uteffekten från en skivspelare
som har en pickup med rörlig magnet (MM).
Tuner
TUNER-ingångarna tar emot tunerutgångarna.
Bandspelare
Två par bandspelaruttag finns för att göra två inspelningar sam 
tidigt, eller för direkt bandkopiering : TAPE 1 och 2 för avspelning
av banden, och REC OUT 1 och 2 för inspelning av banden.
ANMÄRKNING BETRÄFFANDE SLADDKLÄMMAN
Drag nätsladden och högtalarsladdarna genom denna sladd 
klämma. Håll dessa sladdar borta från ferritstavantennen på en
tuner för att undvika eventuell brusupptagning. Drag inte pro 
gramkällans anslutningssladdar tillsammans med nätsladden eller
högtalarsladdarna genom klämman, eftersom detta kommer att or 
saka upptagning av brum.
sladdklämma
ferrit-stavantenn
JORDANSLUTNING
För att förhindra brum skall Ni ansluta jordkabeln på bandspelaren
till förstärkarens jorduttag. Om brum kvarstår, kan detta avhjälpas
om Ni ansluter jorduttaget direkt till en jord via en jordstav.
VÄXELSTRÖMSUTTAG
Ni kan ansluta ljudkomponenterna.
Anmärkningar beträffande växelströmssladden och växelströms-
uttagen
De fyra grupperna av växelströmssladdskontakter och växel-
strömsuttag på Er förstärkares bakre panel finns illustrerade
nedan :
Nätsladdskontakt
Växelströmsuttag
Typ 1 (saluförs i
kontinentaleuropeiska
länder)
== ®ct
SWITCHED
M AX 100 W
—
Typ 2 (saluförs i
Storbritannien)
utan kontakt
SWITCHED
TOTAL 300 W
rr b *
II 0 d |
—
Typ 3
(saluförs i
övriga länder)
grupp A
kontaktadapter *
(medföljer)
SWITCHED
MAX 100 W
| ! ,' e c|
UNSWITCHED
TOTAL 200 W
[Ttr c]|
grupp B
SWITCHED
MAX 100 W
ro
UNSWITCHED
TOTAL 200 W
(IT c j
*Växelströmsuttagen på förstärkaren kan tillföra växelström till följande
komponenter :
Tuner: ST-JX2L
Skivspelare : PS-LX2, PS-LX5
Bandspelare : TC-FX2, TC-FX6
** Använd kontaktadaptern för att ansluta förstärkaren till ett växelströmsut-
tag i huset. Men när Ni utför anslutningarna mellan Sony-komponenterna
behövs inte denna ad.apter.
REC OUT 2-uttag
Sladdklämma
Jorduttag
Uttag för högtalare B
(SPEAKER B)
17
