Figura 2
1
– Terminales de Válvulas y Sensores
PRUEBA DE VÁLVULAS (VALVE TEST) – Utilice esta terminal para poner a
prueba una válvula para un funcionamiento adecuado.
24VAC – Fuente de Poder de 24 Voltios de Corriente Alterna (VAC)
TIERRA (GND) – Conexión de tierra de la fuente de alimentación
SENSOR – Terminales de Sensores
Válvula Principal / Bomba (MV/ Pump) – Terminal de la Válvula Principal
COM – Terminales Comunes de las Válvulas y la Válvula Principal
1, 2, 3 y 4 – Terminales de la Válvula 1, Válvula 2, Válvula 3 y Válvula 4.
2
– Toma de Corriente del Módulo de Expansión para las Válvulas 5, 6, 7 y 8.
3
– Toma de Corriente del Módulo de Expansión para las Válvulas 9, 10, 11 y 12.
4
– Conector de la Memoria USB
5
– Compartimento de la Batería de 9 Voltios
6
– Compartimento de la Terminal del Suministro de Electricidad
7
– Módulo A-EVO-SC (Disponible por Separado)
8
– Módulo de Expansión A-EMOD-4 de 4 Válvulas (Disponible por Separado)
9
– Módulo de Expansión A-EMOD-4 de 12 Válvulas (Disponible por Separado)
A
B
C
D

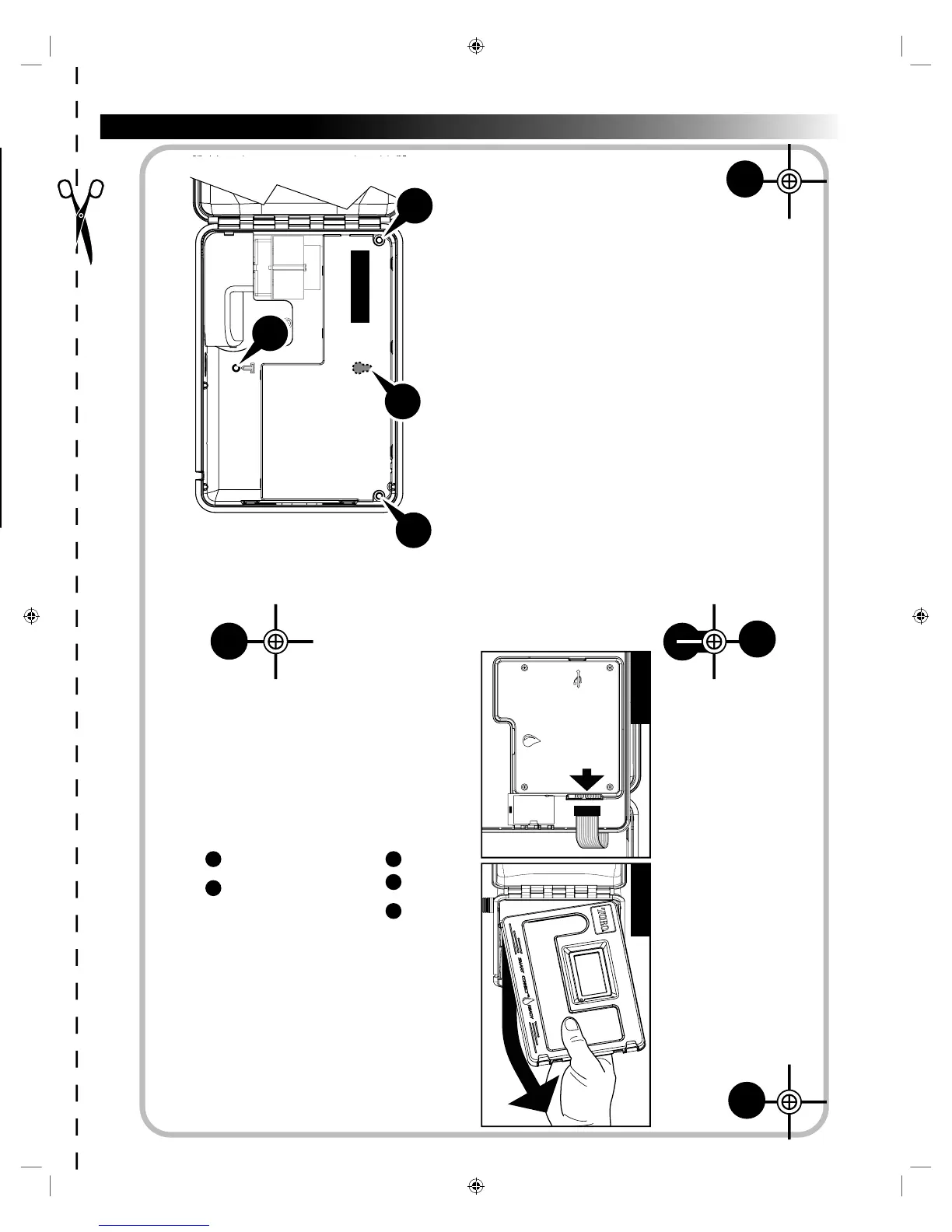

Instalación del Gabinete
Utilice esta página como plantilla para marcar el lugar del tornillo del gabinete del
EVOLUTION® AG. Existen dos opciones para el montaje. La primera opción le permite
montar el gabinete con tres tornillos, y la segunda le permite montar el gabinete con dos
tornillos. Para un funcionamiento segura y conable, seleccione un lugar de instalación
que cuente con las siguientes condiciones:
• Para controladores Instalados en Exteriores - Proteja del rocío provocado por el
riego, el viento y la nieve. Se rocomienda un lugar con sombra.
• Acceso a una fuente de poder con conexión a tierra, que no es controlada por un
interruptor o es utilizada por un aparador de carga de alta corriente, como un
refrigerador o un aire acondicionado.
• Cercanía con el cableado de la válvula y cableado adicional opcional.
A
B
D
C
Opción 1
Paso 1 – Desconecte el cable plano del panel del controlador. Abra el panel
frontal alrededor de 90˚ y despéguelo del gabinete al jalar la parte
inferior hacia arriba. Retirarlo del gabinete le permite acceder al lugar
del montaje.
Paso 2 – Marque los lugares
A
,
B
y
D
de cada tornillo de montaje.
Paso 3 – Taladre oricios guía de 1/8" (3mm) en los lugares marcados.
Paso 4 – Asegure el gabinete con tornillos.
Opción 2
Paso 1 – Desconecte el cable plano del panel del controlador. Abra el panel
frontal alrededor de 90˚ y despéguelo del gabinete al jalar la parte
inferior hacia arriba. Retirarlo del gabinete le permite acceder al lugar
del montaje.
Paso 2 – Marque los lugares
C
y
D
de cada tornillo de montaje.
Paso 3 – Taladre oricios guía de 1/8" (3mm) en los lugares marcados.
Paso 4 – Asegure el gabinete con tornillos.
