ZMU07027
3
2
1

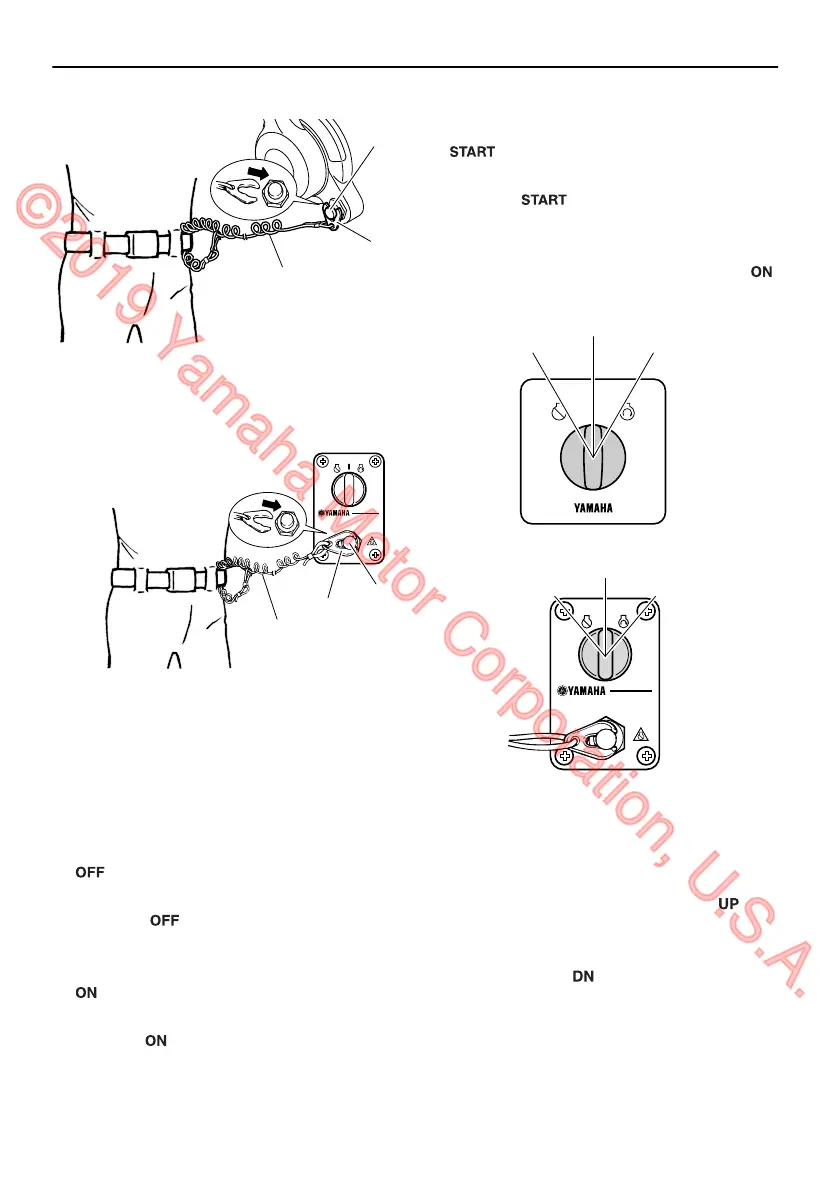

1. Cordon de coupure du moteur
2. Agrafe
3. Contacteur de coupure du moteur
ZMU04565
1
2
3
1. Cordon de coupure du moteur
2. Agrafe
3. Contacteur de coupure du moteur
FMU26092
Interrupteur principal
L’interrupteur principal commande le systè-
me d’allumage ; son fonctionnement est dé-
crit ci-dessous.
●
“ ” (arrêt)
Lorsque l’interrupteur principal se trouve sur
la position “ ” (arrêt), les circuits électri-
ques sont déconnectés et la clé peut être re-
tirée.
●
“ ” (marche)
Lorsque l’interrupteur principal se trouve sur
la position “ ” (marche), les circuits électri-
ques sont connectés et la clé ne peut être
retirée.
●
“ ” (démarrer)
Lorsque l’interrupteur principal se trouve sur
la position “ ” (démarrer), le moteur du
démarreur tourne pour faire démarrer le mo-
teur. Dès que vous relâchez la clé, elle re-
vient automatiquement sur la position “ ”
(marche).
ZMU06245
ON
OFF
START
ZMU07019
ON
OFF
START
FMU32054
Interrupteur de trim sur la commande
à distance
Le système de trim ajuste l’angle du moteur
hors-bord par rapport au tableau AR. Lors-
que vous appuyez sur l’interrupteur “
” (re-
lever), le moteur hors-bord s’incline vers le
haut, puis se relève. Lorsque vous appuyez
sur l’interrupteur “
” (abaisser), le moteur
hors-bord s’abaisse, puis s’incline vers le
bas. Dès que vous relâchez l’interrupteur, le
moteur hors-bord s’arrête dans sa position
actuelle. Pour des instructions sur l’utilisation
Composants
34
