Points de contrôle
●
Vérifiez si chacune des pales de l’hélice ne
porte pas de traces d’érosion due à la ca-
vitation ou à la ventilation, ou d’autres
dommages.
●
Vérifiez si l’arbre d’hélice n’est pas endom-
magé.
●
Vérifiez si les cannelures ne présentent
pas de traces de dommages ni d’usure.
●
Vérifiez s’il n’y a pas de ligne de pêche en-
roulée autour de l’arbre d’hélice.
1

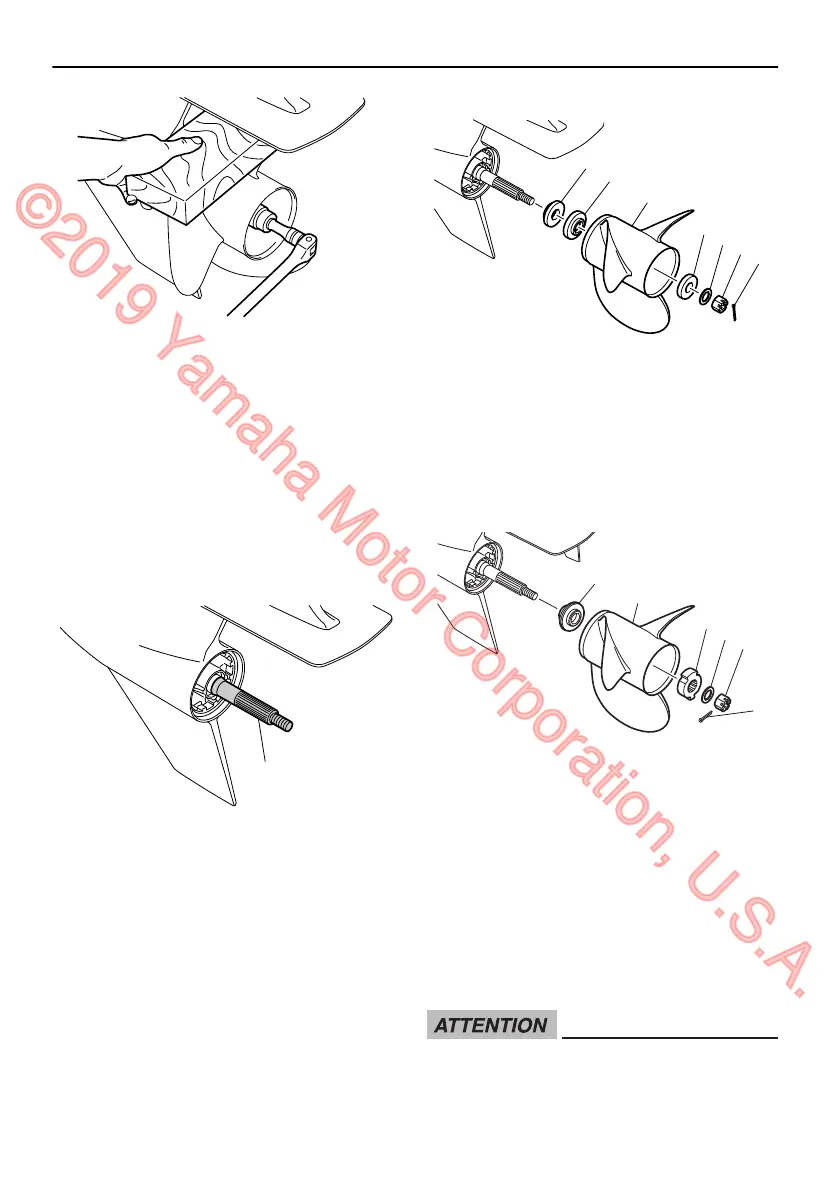

ZMU06954
1. Arbre d’hélice
FMU42632
Dépose de l’hélice
1. Redressez la goupille fendue et ex-
trayez-la à l’aide d’une pince.
2. Déposez l’écrou d’hélice, la rondelle et
l’entretoise. AVERTISSEMENT! Ne
maintenez pas l’hélice avec la main
lorsque vous desserrez l’écrou de
l’hélice.
[FWM01891]
VF150LA, VF175LA
7
6
5
4
3
2
1
ZMU06955
1. Goupille fendue
2. Ecrou d’hélice
3. Rondelle
4. Entretoise
5. Hélice
6. Entretoise
7. Rondelle de poussée
VF150XA
ZMU07843
4
3
2
1
5
6
1. Goupille fendue
2. Ecrou d’hélice
3. Rondelle
4. Entretoise
5. Hélice
6. Rondelle de poussée
3. Déposez l’hélice, l’entretoise (si équi-
pée) et la rondelle de poussée.
FMU46220
Installation de l’hélice
FCM00502
Veillez à utiliser une nouvelle goupille fen-
due et à en replier correctement les extré-
Entretien
99
