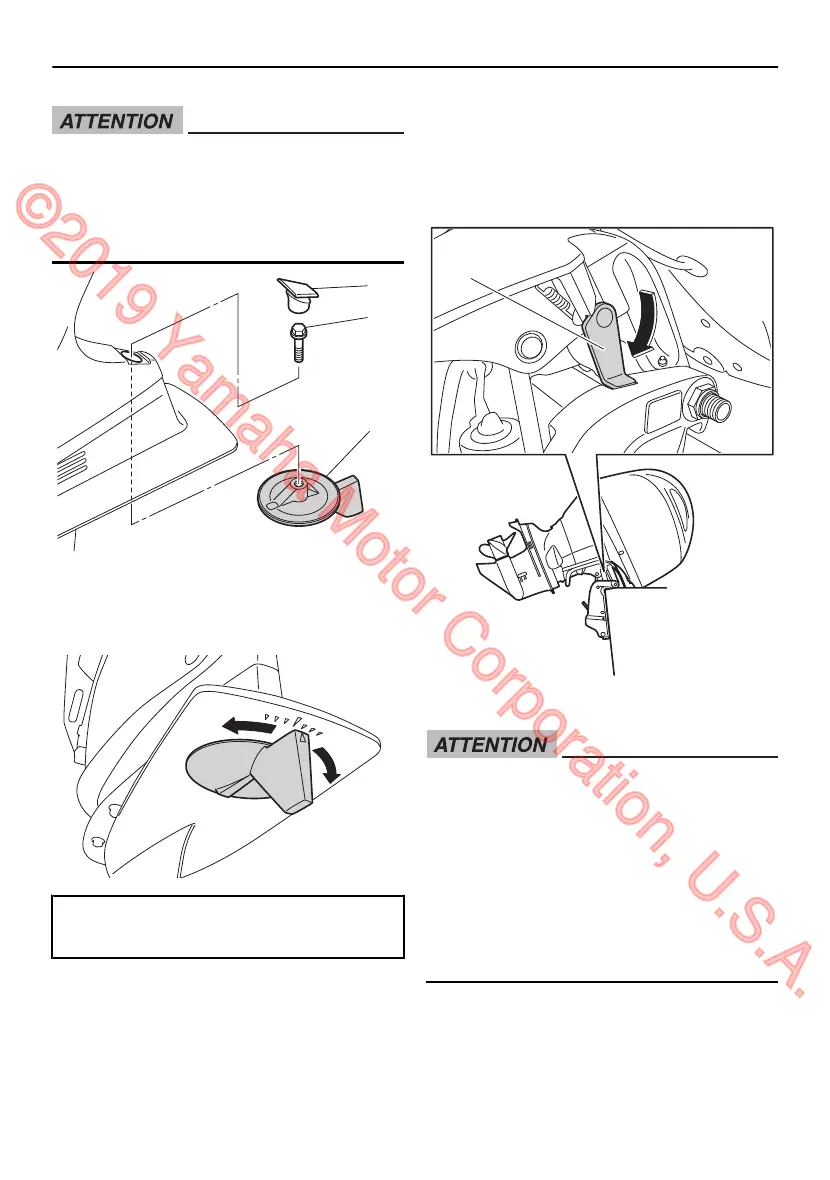

FCM00841
La dérive sert également d’anode pour
protéger le moteur contre la corrosion
électrochimique. Ne peignez jamais la dé-
rive car elle deviendrait inefficace comme
anode.
3
2
1
ZMU07742
1. Capuchon
2. Boulon
3. Dérive
A
B
ZMU07743
Couple de serrage du boulon :
42 Nm (4.28 kgf-m, 31.0 ft-lb)
FMU26342
Levier support de relevage pour mo-
dèle à système de trim
Pour maintenir le moteur hors-bord en posi-
tion relevée, verrouillez le levier de support
de relevage sur le support de fixation.
1
ZMU07744
1. Levier support de relevage
FCM00661
N’utilisez pas le levier ou le bouton de
support de relevage lorsque vous remor-
quez le bateau. Le moteur hors-bord pour-
rait se déverrouiller du support de releva-
ge et retomber. Si le moteur ne peut être
remorqué en position de fonctionnement
normale, employez un dispositif de sup-
port pour le verrouiller en position rele-
vée.
FMU40762
Levier de verrouillage du capot
Les leviers de verrouillage du capot sont uti-
lisés pour fixer le capot supérieur.
Composants
36
