04-3004_S2_OPM_ABB_POWERSCALE_10-50kVA_EN_150113.doc Page 9/15 ABB
Printed in Switzerland – Modifications reserved

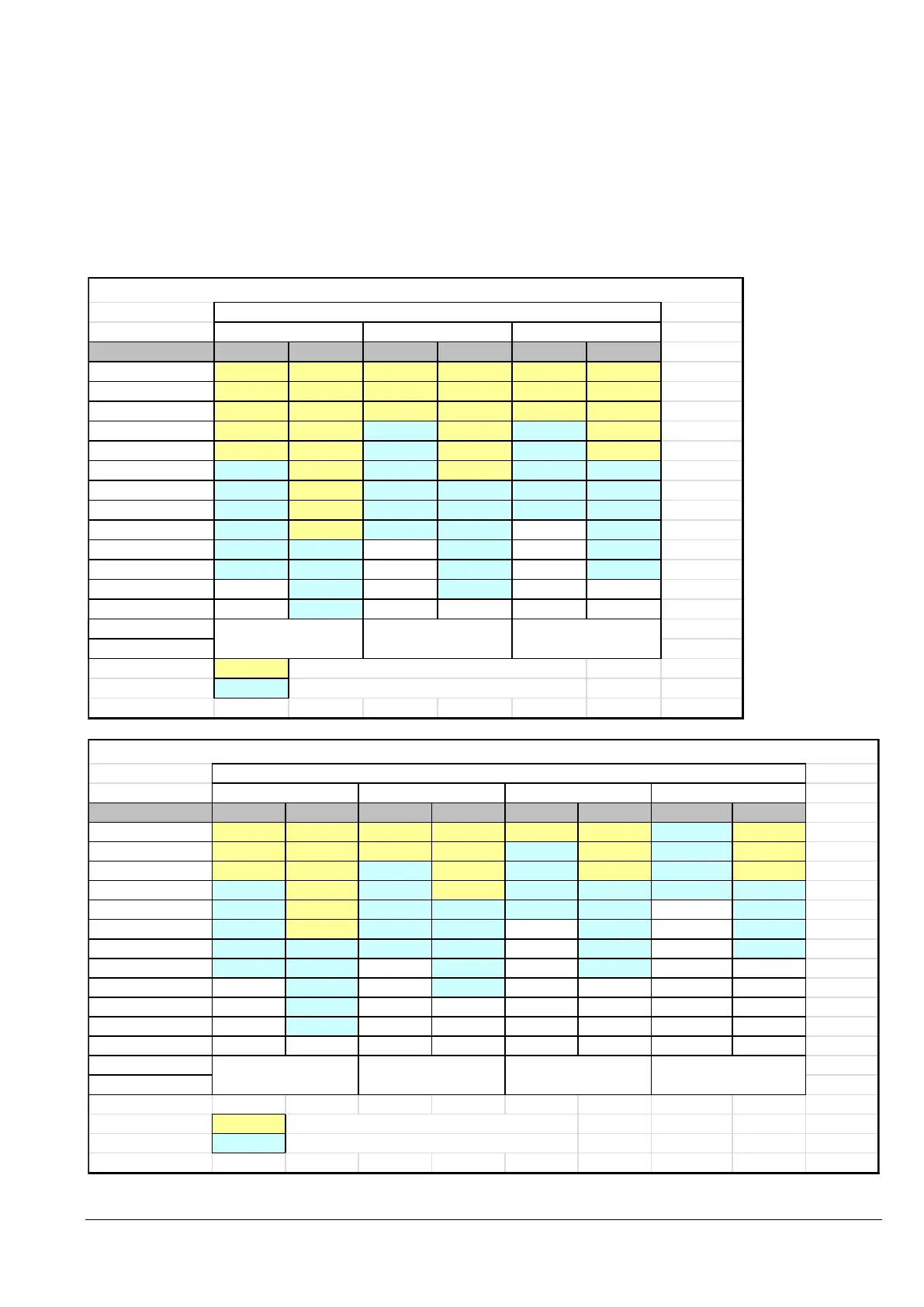

2.3.1.1 Examples of Battery Autonomy at full load with standard battery cabinets and standard battery
configuration
Autonomy (min) 7Ah batt 9Ah batt 7Ah batt 9Ah batt 7Ah batt 9Ah batt
6 1 x 24 1 x 20 1 x 32 1 x 24 1 x 34 1 x 26
8 1 x 28 1 x 22 1 x 38 1 x 26 1 x 42 1 x 28
10 1 x 32 1 x 24 1 x 46 1 x 32 1 x 48 1 x 34
12 1 x 40 1 x 28 2 x 26 1 x 36 2 x 30 1 x 40
15 1 x 48 1 x 32 2 x 32 1 x 42 2 x 36 1 x 48
18 2 x 28 1 x 38 2 x 36 1 x 48 2 x 40 2 x 28
20 2 x 30 1 x 40 2 x 40 2 x 28 2 x 44 2 x 30
25 2 x 36 1 x 48 2 x 48 2 x 32 n.a. 2 x 36
30 2 x 40 2 x 28 n.a. 2 x 38 n.a. 2 x 42
35 2 x 46 2 x 32 n.a. 2 x 42 n.a. 2 x 48
40 n.a. 2 x 36 n.a. 2 x 48 n.a. n.a.
60 n.a. 2 x 48 n.a. n.a. n.a. n.a.
Cabinet A: max 1 x 48 x 7/9Ah batteries
Cabinet B: max 2 x 48 x 7/9Ah batteries
Autonomy (min) 7Ah batt 9Ah batt 7Ah batt 9Ah batt 7Ah batt 9Ah batt 7Ah batt 9Ah batt
6 1 x 32 1 x 24 1 x 40 1 x 28 1 x 48 1 x 32 1 x 36
8 1 x 38 1 x 26 1 x 48 1 x 34 2 x 32 1 x 40 2 x 36 1 x 42
10 1 x 46 1 x 32 2 x 28 1 x 40 2 x 34 1 x 48 2 x 40 1 x 48
12 2 x 26 1 x 36 2 x 34 1 x 48 2 x 40 2 x 48
15 2 x 32 1 x 42 2 x 40 2 x 28 2 x 48 2 x 32 n.a. 2 x 36
18 2 x 36 1 x 48 2 x 46 2 x 32 n.a. 2 x 38 n.a. 2 x 42
20 2 x 40 2 x 28 2 x 48 2 x 36 n.a. 2 x 40 n.a. 2 x 48
25 2 x 48 2 x 32 n.a. 2 x 40 n.a. 2 x 48 n.a. n.a.
30 n.a. 2 x 38 n.a. 2 x 48 n.a. n.a. n.a. n.a.
35 n.a. 2 x 42 n.a. n.a. n.a. n.a. n.a. n.a.
40 n.a. 2 x 48 n.a. n.a. n.a. n.a. n.a. n.a.
60 n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a.
Cabinet A: max 1 x 48 x 7/9Ah batteries
Cabinet B: max 2 x 48 x 7/9Ah batteries
