Section-10
04-3004_S10_TDS_ABB_POWERSCALE_10-50 kVA_EN_150113.doc Page 13/20 ABB
Printed in Switzerland – Modifications reserved

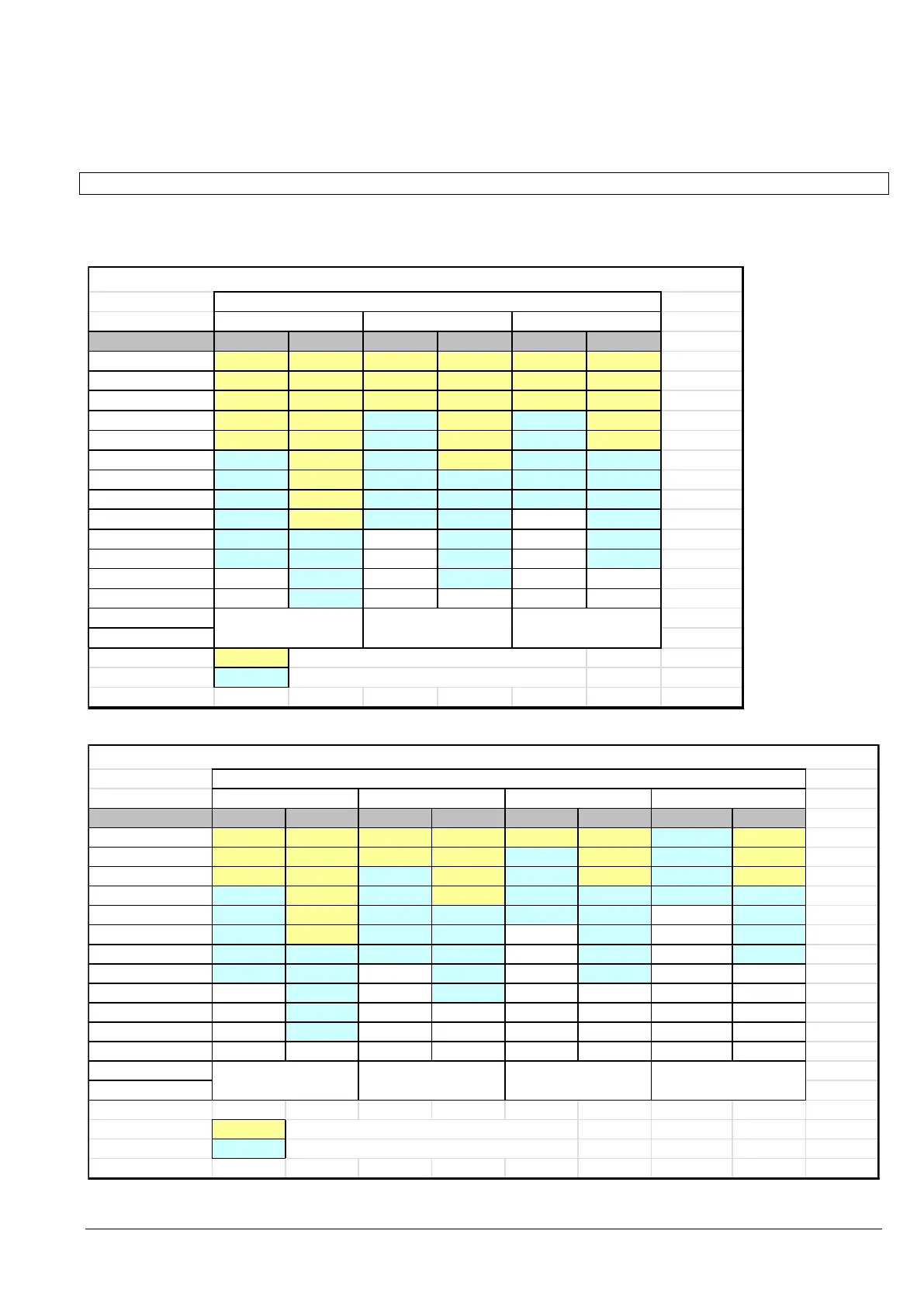

10.10 BATTERY AUTONOMIES
10.10.1 EXAMPLES OF BATTERY AUTONOMY AT FULL LOAD WITH STANDARD CABINETS AND
STANDARD BATTERY CONFIGURATION
Autonomy (min) 7Ah batt 9Ah batt 7Ah batt 9Ah batt 7Ah batt 9Ah batt
6 1 x 24 1 x 20 1 x 32 1 x 24 1 x 34 1 x 26
8 1 x 28 1 x 22 1 x 38 1 x 26 1 x 42 1 x 28
10 1 x 32 1 x 24 1 x 46 1 x 32 1 x 48 1 x 34
12 1 x 40 1 x 28 2 x 26 1 x 36 2 x 30 1 x 40
15 1 x 48 1 x 32 2 x 32 1 x 42 2 x 36 1 x 48
18 2 x 28 1 x 38 2 x 36 1 x 48 2 x 40 2 x 28
20 2 x 30 1 x 40 2 x 40 2 x 28 2 x 44 2 x 30
25 2 x 36 1 x 48 2 x 48 2 x 32 n.a. 2 x 36
30 2 x 40 2 x 28 n.a. 2 x 38 n.a. 2 x 42
35 2 x 46 2 x 32 n.a. 2 x 42 n.a. 2 x 48
40 n.a. 2 x 36 n.a. 2 x 48 n.a. n.a.
60 n.a. 2 x 48 n.a. n.a. n.a. n.a.
Cabinet A: max 1 x 48 x 7/9Ah batteries
Cabinet B: max 2 x 48 x 7/9Ah batteries
Autonomy (min) 7Ah batt 9Ah batt 7Ah batt 9Ah batt 7Ah batt 9Ah batt 7Ah batt 9Ah batt
6 1 x 32 1 x 24 1 x 40 1 x 28 1 x 48 1 x 32 1 x 36
8 1 x 38 1 x 26 1 x 48 1 x 34 2 x 32 1 x 40 2 x 36 1 x 42
10 1 x 46 1 x 32 2 x 28 1 x 40 2 x 34 1 x 48 2 x 40 1 x 48
12 2 x 26 1 x 36 2 x 34 1 x 48 2 x 40 2 x 48
15 2 x 32 1 x 42 2 x 40 2 x 28 2 x 48 2 x 32 n.a. 2 x 36
18 2 x 36 1 x 48 2 x 46 2 x 32 n.a. 2 x 38 n.a. 2 x 42
20 2 x 40 2 x 28 2 x 48 2 x 36 n.a. 2 x 40 n.a. 2 x 48
25 2 x 48 2 x 32 n.a. 2 x 40 n.a. 2 x 48 n.a. n.a.
30 n.a. 2 x 38 n.a. 2 x 48 n.a. n.a. n.a. n.a.
35 n.a. 2 x 42 n.a. n.a. n.a. n.a. n.a. n.a.
40 n.a. 2 x 48 n.a. n.a. n.a. n.a. n.a. n.a.
60 n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a.
Cabinet A: max 1 x 48 x 7/9Ah batteries
Cabinet B: max 2 x 48 x 7/9Ah batteries
