Entretien périodique et réglage
FR
6
Remplacement des fusibles

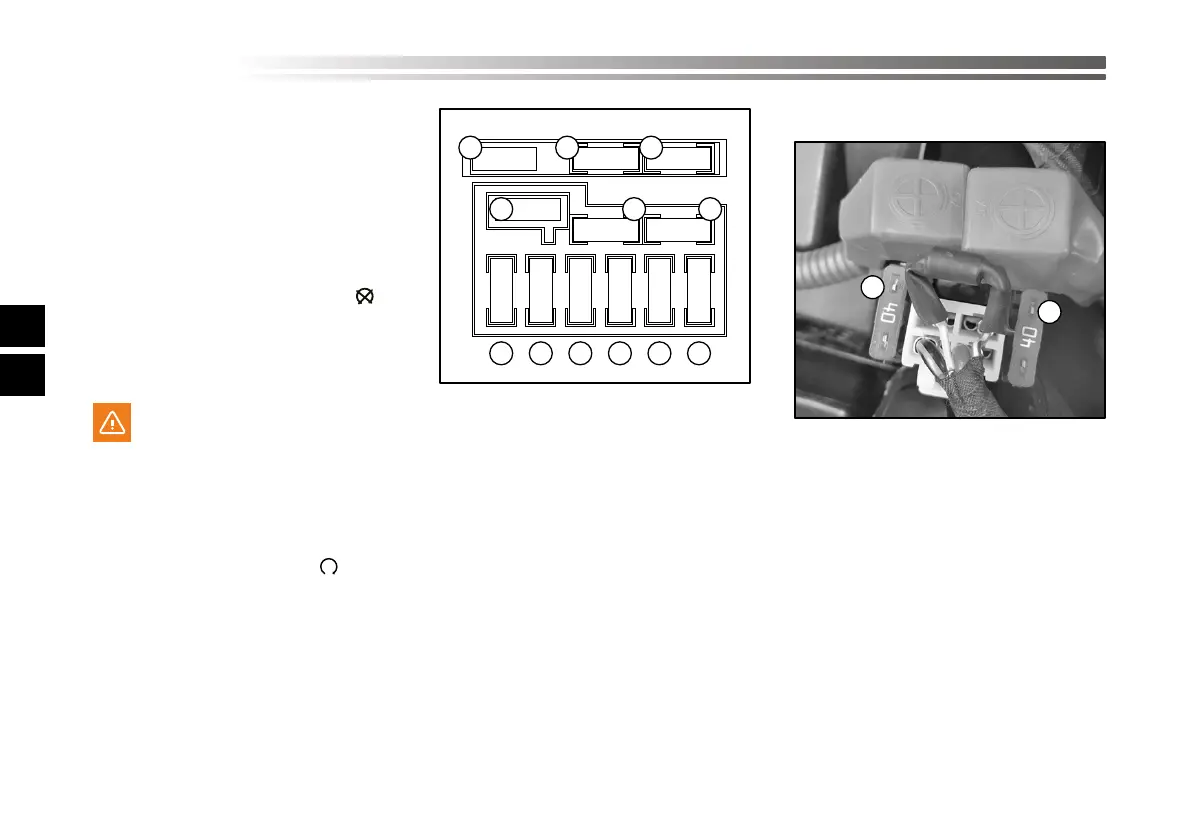

Les boîte à fusibles et les fusibles se trou-
vent sous la selle du passager.
Pour accéder au boîte à fusibles et au fusi-
ble principal déposer la selle du passager.
Si un fusible est grillé, le remplacer com-
me suit.
1. Tourner la clé de contact sur “
et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéciée.
AVERTISSEMENT
Ne pas utiliser de fusible de calibre
supérieur à celui recommandé an
d’éviter de gravement endommager
l’installation électrique, voire de pro-
voquer un incendie.
3. Tourner la clé de contact sur “ ” et allu-
mer le circuit électrique concerné an de
vérier si le dispositif électrique fonction-
ne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique par
un concessionnaire Benelli.
15A
15A
15A15A
15A
15A
15A
15A
25A15A
25A
1 2 3
10 11 12
7 8 9
4 5 6
1. (empty)
2. Power lock
3. ECU
4. Light
5. Fan
6. Fuel pump
7. Spare
8. Spare
9. Spare
10. Spare
11. ABS 1
12. ABS 2
Starter relè
1
2
13. Main fuse
14. Spare
