| 172 | DCU 220 | Gebruikte symbolennl
Het printen van de gegevens en meetwaarden kan via
de USB-interface met een externe printer (speciaal
toebehoren) worden gedaan. DCU 220 en de toebeho-
ren zijn in een koffer beschermd ondergebracht.
3.5.1 Interfaces

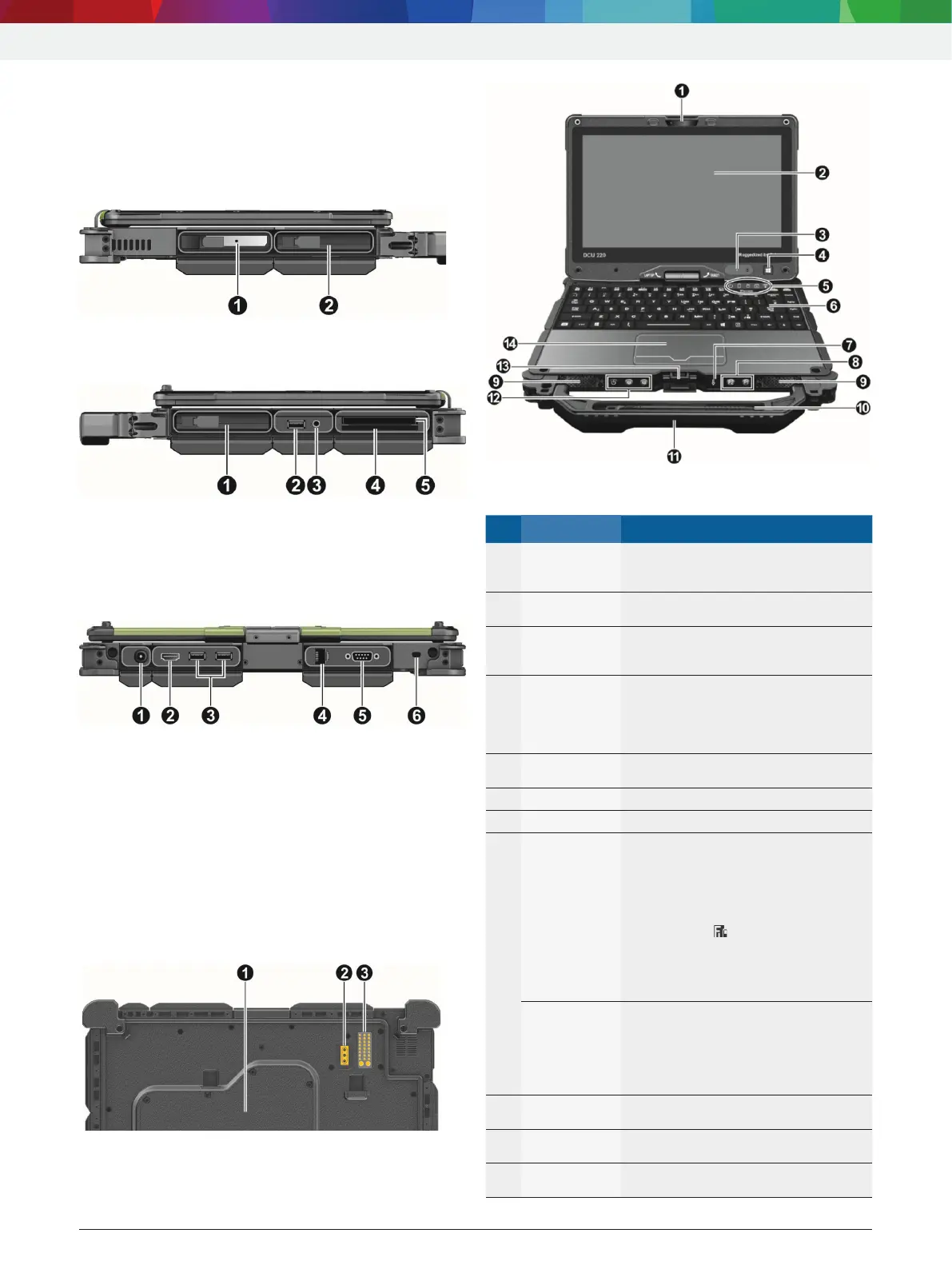

Afb. 1: DCU 220linkerkant
1 Harde schijf (verwisselbaar)
2 Accusleuf (batterij 1)
Afb. 2: DCU 220rechterkant
1 Accusleuf (batterij 2)
2 USB 2.0-aansluiting
3 Combi-audioaansluiting luidspreker of microfoon
4 Smart Card-steekplaats (functie niet beschikbaar)
5 Express-kaartlezer (functie niet beschikbaar)
Afb. 3: DCU 220Achterzijde
1 Netaansluiting
2 HDMI - aansluiting (externe monitor / TV)
3 USB 3.0 aansluiting
4 RJ-45-aansluiting (LAN)
5 Aansluiting seriële interface
6 Aansluiting voor Kensington-slot
i Tijdens accubedrijf van de DCU 220 wordt bij het
openen van een accuvergrendeling de beeldscherm-
helderheid verminderd.
Afb. 4: DCU 220 Onderkant
1 Afdekking steekplaatsen werkgeheugen
2 Mogelijkheid voor antennesignaal (functie niet beschikbaar)
3 Aansluiting voor docking-station
Afb. 5: DCU 220
Nr.l Onderdeel Beschrijving
1 camera Maakt het gebruik van de camerafunctie
van DCU 220 mogelijk. Bij actieve camera
brandt de indicator daarnaast.
2 Touchscreen Toont en ontvangt informatie voor
DCU 220.
3 Lichtsensor Meet de lichtsterkte van de omgeving
voor de automatische aanpassing van
de display-verlichting.
4 Windows-logo
toets
R Opent het virtuele beeldschermtoet-
senbord
R Opent het OSD-bedieningspaneel,
wanneer deze langer dan 3 seconden
wordt ingedrukt.
5 LED-statusini-
dicatie
Toont de actuele status van de apparaten
van de computer (zie 3.5.2).
6 Toetsenbord Het data-invoerapparaat van de computer.
7 Microfoon Opname van geluidssignalen.
8 P1-toets R Schakelt FL (functieomschakeling) in
en uit;
R bij actieve functie-omschakeling wor-
den de P2, op- en neer-toetsen met een
alternatieve functie bezet.
R Wanneer FL is ingeschakeld, verschijnt
het symbool in de Windows-taak-
balk.
R Wanneer P1 langer wordt ingedrukt,
komt dit overeen met de functie
"Ctrl+Alt+Del" (oproepen taakbeheer).
P2-toets R Start de DCU 220-camerasoftware,
dient als inschakeling van de camera.
R Wanneer FL actief is: schakelt het
touchscreen in en uit.
R Kan via het G-manager servicepro-
gramma opnieuw worden bezet.
9 Luidspreker Uitvoerapparaat voor geluid en gesproken
woord.
10 Taststift Maakt gemakkelijk gebruik van het
touchscreen in tabletmodus mogelijk.
11 Handvat Voor gemakkelijk dragen van de
DCU 220.
