1 689 989 464 2020-04-01| Robert Bosch GmbH
| 206 | DCU 220 | Operação inicialpt
4. Operação inicial
4.1 Colocar o acumulador
ATENÇÃO – Perigo de explosão ao carregar
o acumulador!
Uma explosão causada pelo carregamento
indevido do acumulador provoca queimadu-
ras e ferimentos!
¶ Utilizar apenas os acumuladores previs-
tos para o DCU 220.
¶ Utilizar apenas a estação de carregamen-
to sem fios prevista para o DCU 220.
¶ Utilizar apenas o alimentador previsto
para o DCU 220.
¶ Respeitar as indicações com relação à
exclusão.
¶ Não aquecer, queimar, curto-circuitar, da-
nificar mecanicamente, nem carregar os
acumuladores com correntes excessivas
ou com polaridade invertida!
¶ Produtos extintores adequados: água,
CO
2
, areia.
Abra a cobertura do acumulador ( no lado esquerdo
ou no lado direito) que deseja colocar.
1. Colocar o bloqueio da cobertura na posição des-
bloqueado () ( ).
2. Colocar a cobertura para cima ().
3. Abrir a cobertura.

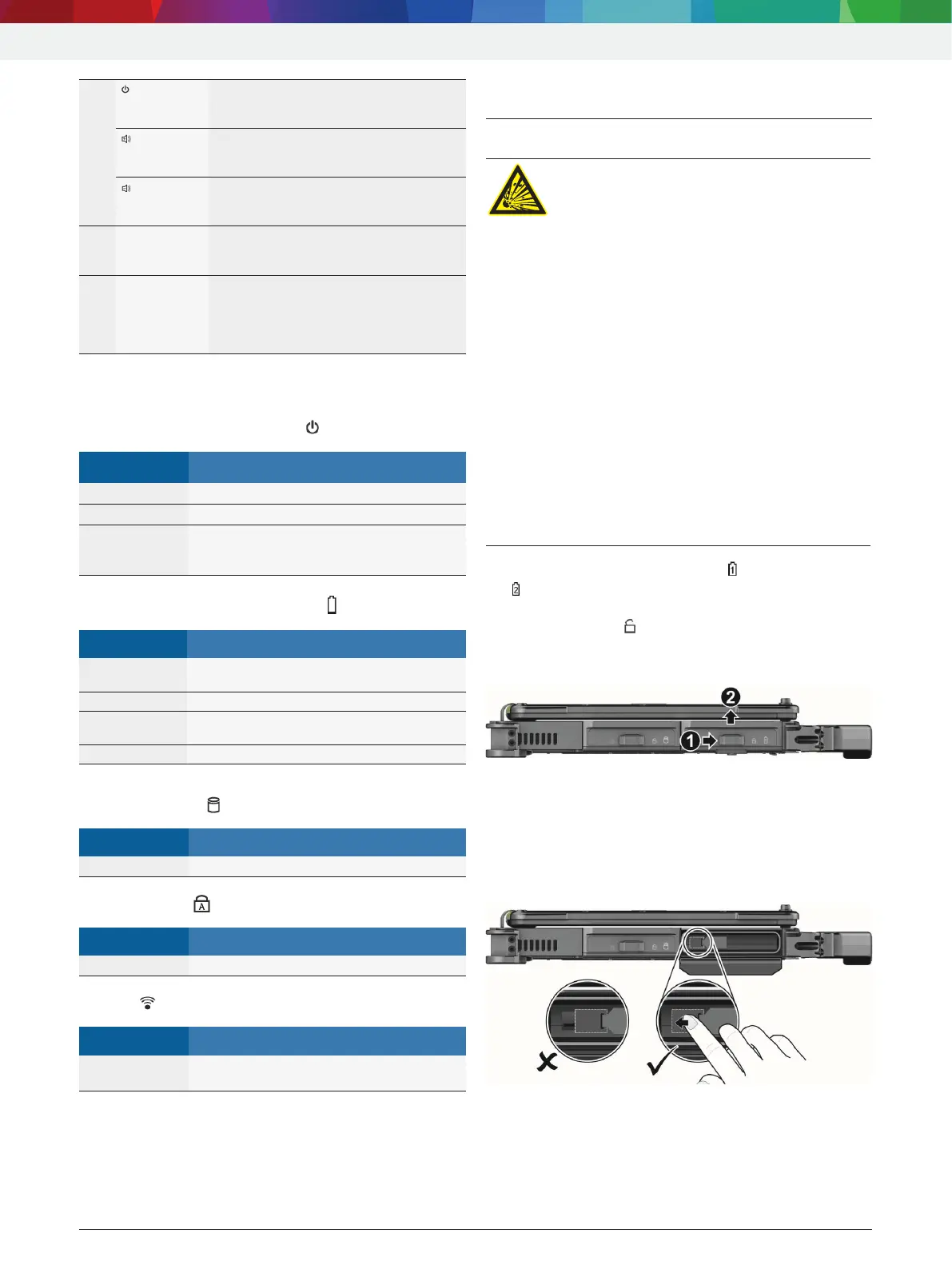

Fig. 6: Acumulador 1 como exemplo
4. Introduzir o acumulador completamente no com-
partimento, com a etiqueta para cima.
5. Colocar o bloqueio da bateria para a esquerda, na
posição bloqueado, para não puxar a fita.
Fig. 7: Empurrar o bloqueio da bateria completamente para a
esquerda.
12
Tecla ligar/
desligar
Liga ou desliga o sistema. (Para mais in-
formações, ver Manual do usuário).
Tecla para
cima
R Aumenta o volume de som.
R Se a FL estiver ativa: Aumenta a
luminosidade da tela do LCD.
Tecla para
baixo
R Diminui o volume de som.
R Se a FL estiver ativa: Diminui a
luminosidade da tela do LCD.
13 Fecho da
cobertura
superior
Bloqueia a cobertura superior
14 Touchpad Substituto do mouse para mover o cur-
sor do mouse e operar no modo laptop.
O touchpad é composto por um pad re-
tangular, uma tecla esquerda e uma tec-
la direita.
3.5.2 Indicador de status (LED)
LED com indicador de sistema
Estado Função/Significado
Não está aceso DCU 220 desligado
Acende verde DCU 220 ligado
Pisca verde DCU 220 está no modo standby, a reativação
ocorre pressionando novamente a tecla ligar/
desligar
LED com símbolo de acumulador
Estado Função/Significado
Acende verde O acumulador está completamente carregado
e está conectado à corrente elétrica.
Acende amarelo O acumulador é carregado.
Pisca amarelo Há um problema ao carregar o acumulador.
Caso isto aconteça, substitua o acumulador.
Pisca vermelho A capacidade do acumulador é inferior a 10%.
LED Disco rígido
Estado Função/Significado
Pisca verde O DCU 220 acessa o disco rígido.
LED Caps Lock
Estado Função/Significado
Acende verde A tecla Caps Lock está ativada.
LED HF
Estado Função/Significado
Acende verde Emissor ou função sem fios
(WLAN/BT/WWAN) está ativada(o).
