Descripción del producto | DCU 220 | 73 | es
Los datos y valores de medición pueden imprimirse
a través del puerto USB con una impresora externa
(accesorio especial). El DCU 220 y sus accesorios se
almacenan en un maletín.
3.5.1 Interfaces

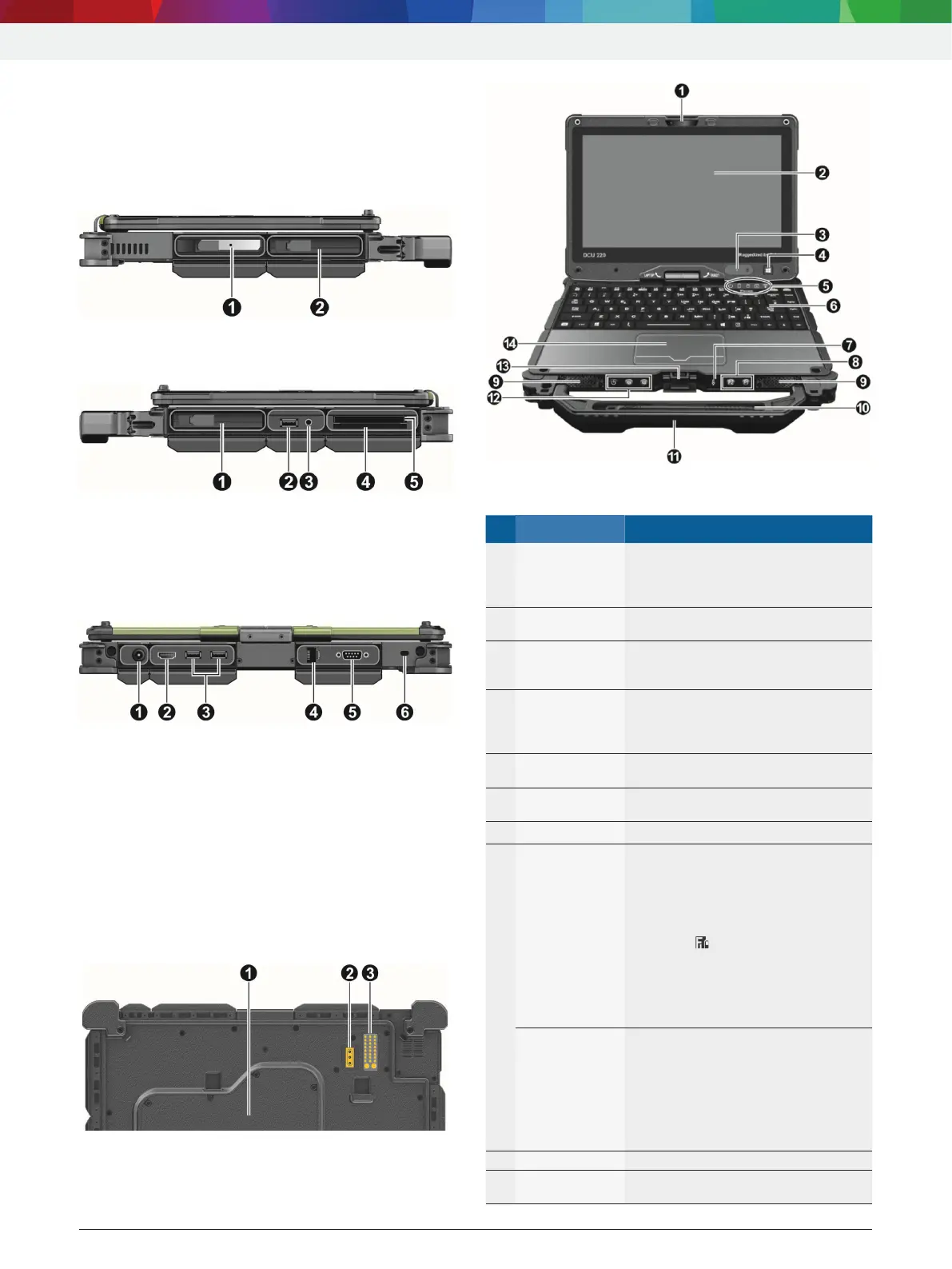

Fig. 1: DCU 220 Lado izquierdo
1 Disco duro (recambiable)
2 Ranura para acumulador (batería 1)
Fig. 2: DCU 220 Lado derecho
1 Ranura para acumulador (batería 2)
2 Conexión USB 2.0
3 Conexión combinada de audio altoparlante o micrófono
4 Ranura de Smart Card (función no disponible)
5 Lector de tarjetas Exprés (la función no está disponible)
Fig. 3: DCU 220 Vista posterior
1 Conector de Alimentación
2 Conexión HDMO (pantalla / TV)
3 Conexión USB 3.0
4 Conexión RJ-45 (LAN)
5 Conexión interfaz de serie
6 Conexión para el cierre Kensington
i Con el funcionamiento a pilas del DCU 220 se redu-
ce la luminosidad de la pantalla al abrir un bloqueo
de la batería.
Fig. 4: DCU 220 Parte inferior
1 Cubierta conectores de la memoria de trabajo
2 Bucle para señal de antena (función no está a la disposición)
3 Conexión para estación de acoplamiento
Fig. 5: DCU 220
NºI Componente Descripción
1 Cámara Permite utilizar la función de cámara
de DCU 220. Cuando el objetivo de la
cámara se esté utilizando, el indicador
situado a su lado se iluminará.
2 Pantalla táctil Muestra y recibe información para el
DCU 220.
3 Sensor de luz Detecta la intensidad de luz para reali-
zar ajustes automáticos de la retroilu-
minación de la pantalla.
4 Botón Logotipo
de Windows
R Accede al teclado virtual de la pan-
talla.
R Accede al campo de mando OSD si
se pulsa durante más de 3 segundos.
5 LED de indicaci-
ón de estado
Se ilumina en verde cuando el equipo
está encendido (véase 3.5.2).
6 Campo de mane-
jo e indicación
Se utiliza como dispositivo de entrada
de datos.
7 Micrófono Grabar señales acústicas.
8 Botón P1 R Conecta y desconecta CF (conmuta-
dor de función);
R con conmutación activa de funciones
se asigna una función alternativa a
teclas de subida y de bajada P2.
R Cuando la función FL está activada,
el icono aparece en la barra de
tareas de Windows.
R En caso de pulsar P1 por más tiem-
po, esto corresponde a la función
"Ctrl+Alt+Elim" (Acceso a Taskmana-
ger").
Botón P2 R Permite iniciar el software de la cá-
mara de DCU 220, sirve como botón
para la cámara.
R en caso de estar activo el FL, la pan-
talla táctil conecta y desconecta.
R Es posible asignar nuevamente la
función mediante el programa de
servicio G-Manager.
9 Altavoz Dispositivo de amplificación para tono.
10 Lápiz táctil Proporciona un método cómodo para
usar la pantalla táctil en el modo tableta.
