Descrição do produto | DCU 220 | 205 | pt
3.5.1 Interfaces

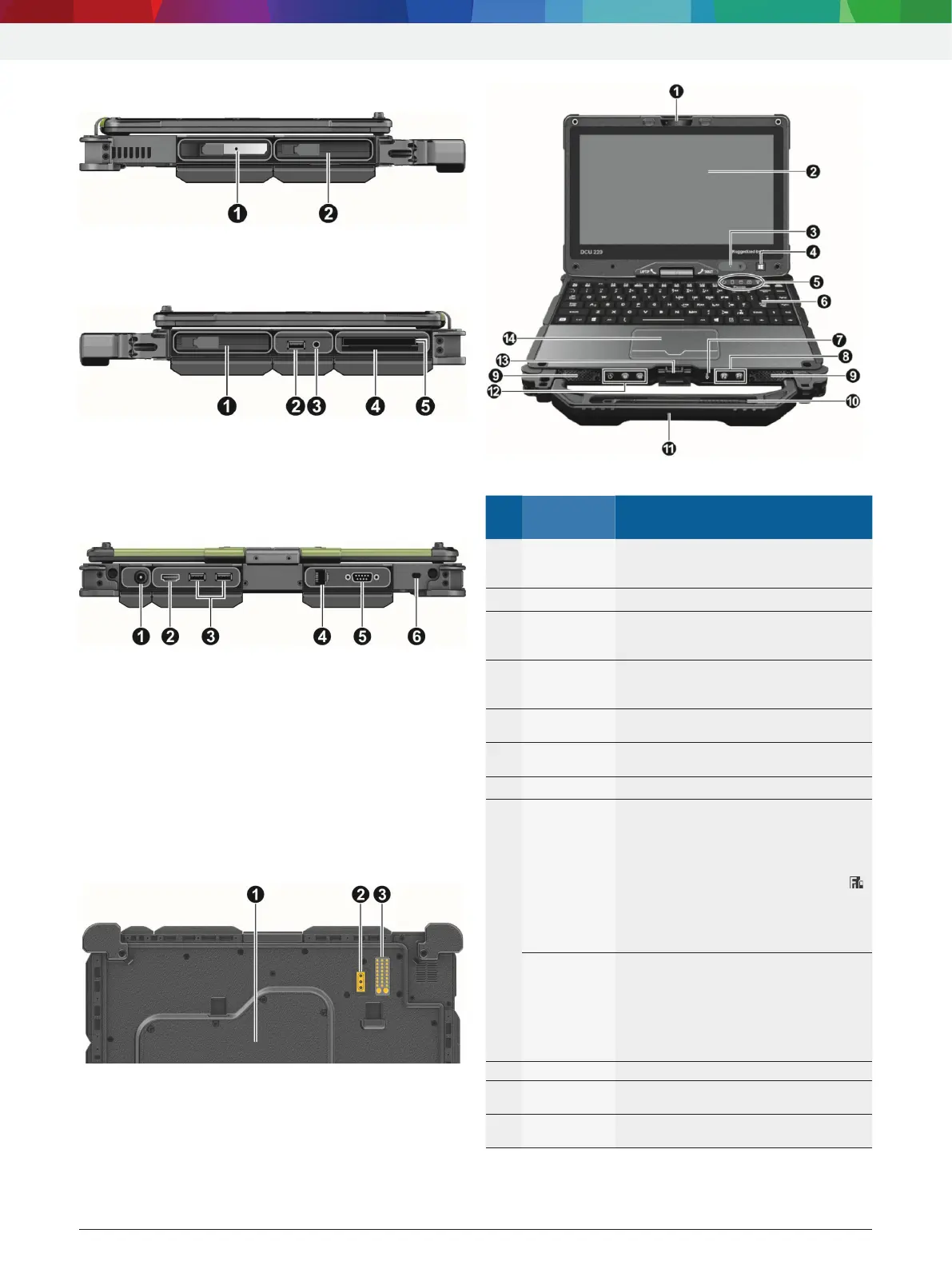

Fig. 1: Lado esquerdo do DCU 220
1 Disco rígido (substituível)
2 Compartimento do acumulador (bateria 1)
Fig. 2: Lado direito do DCU 220
1 Compartimento do acumulador (bateria 2)
2 Conexão USB 2.0
3 Conexão de áudio combinada altofalante ou microfone
4 Encaixe do Smart Card (função indisponível)
5 Leitor de cartões expresso (função indisponível)
Fig. 3: Lado posterior do DCU 220
1 Conexão à rede
2 Entrada HDMI (monitor externo / TV)
3 Conexão USB 3.0
4 Conexão RJ-45 (LAN)
5 Conexão interface serial
6 Conexão para cadeado Kensington
i Quando o DCU 220 estiver funcionando somente
com a bateria, o brilho da tela será reduzido ao
abrir uma das travas da bateria.
Fig. 4: Lado inferior do DCU 220
1 Cobertura dos encaixes da memória de trabalho
2 Anel para sinal de antena (função indisponível)
3 Conexão para estação de ancoragem
Fig. 5: DCU 220
Nº l Componen-
tes
Descrição
1 Câmera Permite a utilização da função da câmera
do DCU 220. O indicador lá perto acende
quando a câmera está ativa.
2 Touch screen Indica e recebe informação para DCU 220
3 Sensor de luz Mede a intensidade da luz do ambiente
para a adaptação automática da ilumi-
nação da tela.
4 Tecla logo do
Windows
R Abre o teclado virtual na tela.
R Abre o painel de controle OSD se pres-
sionado por mais de 3 segundos.
5 Indicador de
status LED
Indica o status atual dos aparelhos do
computador (ver 3.5.2).
6 Teclado O dispositivo de introdução de dados do
computador.
7 Microfone Gravação de sinais sonoros.
8 Tecla P1 R Liga e desliga a FL (comutação de
funções);
R com a comutação de funções ativa, as
teclas P2, para cima e para baixo são
ocupadas com uma função alternativa.
R Quando a FL está ligada, o símbolo
surge na lista de tarefas do Windows.
R Se pressionar P1 prolongadamente, isto
corresponde à função "ctrl+Alt+delete"
(acesso ao gerenciador de tarefas).
Tecla P2 R Inicia o software da câmera do
DCU 220, serve como mecanismo de
disparo da câmera.
R Se a FL estiver ativa: Liga e desliga o
touch screen.
R Pode ser ocupada novamente com o
utilitário do gerenciador G.
9 Altofalante Dispositivo de saída de som e fala.
10 Caneta tátil Permite utilizar o touch screen de uma
forma confortável no modo tablet.
11 Alça Permite transportar o DCU 220 de uma
forma confortável.
