| 74 | DCU 220 | Primera puesta en servicioes

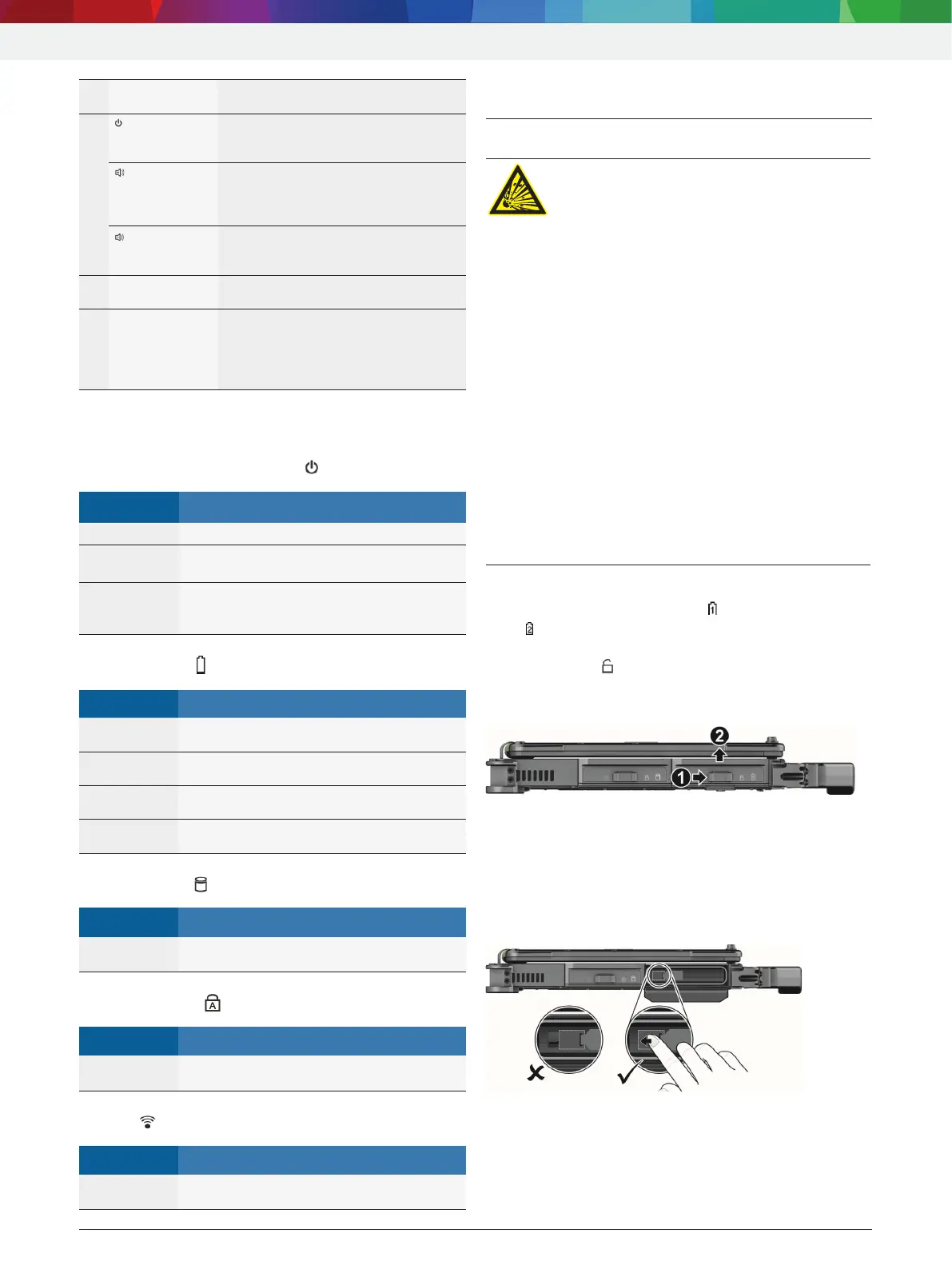

4. Primera puesta en servicio
4.1 Insertar la batería
ADVERTENCIA - ¡Peligro de explosión al
cargar las baterías!
¡El peligro de explosión en caso de carga
inadecuada de las baterías causa quemadu-
ras y lesiones!
¶ Utilizar únicamente las baterías especifi-
cadas para el DCU 220.
¶ Utilizar únicamente la estación de car-
ga de baterías especificada para el
DCU 220.
¶ Utilizar únicamente la fuente de alimenta-
ción especificada para el DCU 220.
¶ Tener en cuenta las indicaciones para la
eliminación de residuos.
¶ No caliente, queme, cortocircuito, dañe
mecánicamente, cargue con corrientes
excesivas o cargue con la polaridad inversa
la batería.
¶ Medios de extinción adecuados: agua,
CO2
,
arena.
Abrir la cubierta correspondiente dependiendo de la
batería que se desee sustituir ( en el lateral izquier-
do o en el lateral derecho).
1. Colocar el seguro de la cubierta en la posición de
desbloqueo ( ) ().
2. Empujar la cubierta hacia arriba ().
3. Abrir la cubierta.
Fig. 6: Batería 1 como ejemplo
4. Colocar la batería por completo en el comparti-
miento con la letra hacia arriba.
5. Colocar el bloqueo del acumulador hacia la izquier-
da en la posición de bloqueo; tener en cuenta de
no tirar de la tira de tela.
Fig. 7: Desplazar el bloqueo del acumulador completamente
hacia la izquierda.
11 Asa de trans-
porte
Para portar cómodamente el DCU 220.
12
Tecla de conexi-
ón/desconexión
Conecta o desconecta el sistema.
(Para más información, véase el manual
del usuario).
Tecla arriba
R Aumenta el volumen.
R En caso de estar activado el FL:
incrementa el brillo de la pantalla
LCD.
Tecla abajo
R Reduce el volumen.
R En caso de estar activado el FL:
reduce el brillo de la pantalla LCD.
13 Cierre de la cu-
bierta superior
Bloquea la cubierta superior.
14 Panel táctil Sustituye el ratón para mover el cursor
y para controlar en el modo portátil.
El panel táctil consta de un panel rec-
tangular y dos botones, uno izquierdo
y otro derecho.
3.5.2 Indicación de estado (LED)
LED de indicación del sistema
Estado Función / significado
No se enciende DCU 220 apagado
Encendido en
verde
DCU 220 encendido
Parpadea en
verde
DCU 220 se encuentra en modo estandby,
reactivación pulsando de nuevo la tecla de
conexión/desconexión
LED de batería
Estado Función / significado
Encendido en
verde
La batería está completamente cargada y
conectada a la red de corriente.
Encendido en
amarillo
La batería está cargando.
Intermitente
en amarillo
Consta un problema al cargar la batería.
Cambie la batería si se produce este problema.
Parpadea en
rojo
La capacidad de la batería es inferior al 10%
Disco duro LED
Estado Función / significado
Parpadea en
verde
DCU 220 accede al disco duro.
LED Bloq Mayús
Estado Función / significado
Encendido en
verde
Bloq Num está activado.
LED HF
Estado Función / significado
Encendido en
verde
Emisor o función inalámbrica
(WLAN/BT/WWAN) está conectada
