Eerste inbedrijfstelling | DCU 220 | 173 | nl
4. Eerste inbedrijfstelling
4.1 Accu plaatsen
WAARSCHUWING - explosiegevaar bij het
laden van de accu!
Explosiegevaar bij ondeskundig laden van
de accu heeft verbrandingen en letsel tot
gevolg!
¶ Alleen de voor DCU 220 voorgeschreven
accu gebruiken.
¶ Alleen het voor DCU 220 voorgeschreven
acculaadstation gebruiken.
¶ Alleen de voor de DCU 220 voorgeschre-
ven netvoedingseenheid gebruiken.
¶
Aanwijzingen voor de afvalverwijdering in
acht nemen.
¶ De accu niet verhitten, verbranden, korts-
luiten, mechanisch beschadigen en niet
met een verhoogde stroom laden resp.
omgepoold laden!
¶ Geschikt oplosmiddel: water, CO
2
, zand.

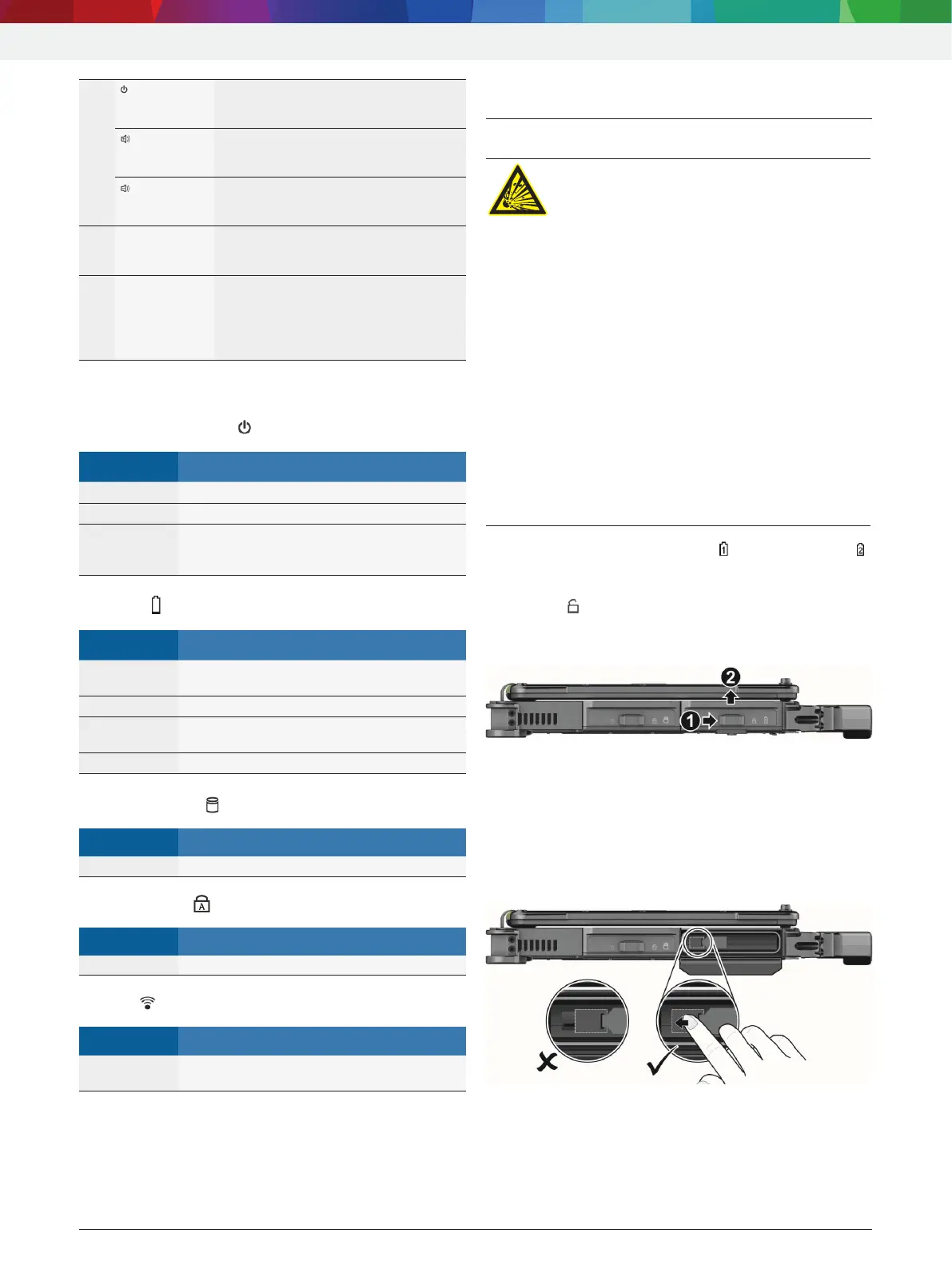

Open de afdekking van de accu ( aan de linker- of
rechterkant), die u wilt plaatsen.
1. Vergrendeling van de afdekking in de ontgrendelde
positie ( ) schuiven ().
2. Afdekking naar boven schuiven ().
3. Afdekking openen.
Afb. 6: Accu 1 als voorbeeld
4. Accu met het opschrift naar boven geheel in het vak
schuiven.
5. Accuvergrendeling naar links in de vergrendelde
positie schuiven, daarbij niet aan de stoffen band
trekken.
Afb. 7: Accuvergrendeling geheel naar links schuiven.
12
aan/uit-toets
Schakelt het systeem aan of uit. (Voor
meer informatie, zie gebruikershand-
boek).
omhoogtoets
R Verhoogt het volume.
R Wanneer FL actief is, wordt de hel-
derheid van het LCD-scherm groter.
omlaagtoets
R Vermindert het volume.
R Wanneer FL actief is, wordt de hel-
derheid van het LCD-scherm minder.
13 Afsluiten van
de bovenste
afdekking
Vergrendelt de bovenste afdekking.
14 Touchpad Als muisvervanging voor het bewegen
van de muiscursor en bedienen in de
laptop-modus. Het touchpad bestaat
uit een rechthoekige pad, een linker- en
een rechtertoets.
3.5.2 Statusindicatie (LED)
LED systeemindicatie
Status Functie/betekenis
Schijnt niet DCU 220 uitgeschakeld
Brandt groen DCU 220 ingeschakeld
Knippert groen DCU 220 bevindt zich in stand-by modus,
heractiveren door opnieuw op de aan/uit-toets
te drukken
LED accu
Status Functie/betekenis
Brandt groen Accu is geheel opgeladen en op de netstroom
aangesloten.
Brandt geel De accu wordt geladen.
Knippert geel Er is een probleem bij het laden van de accu.
Indien dit gebeurt, moet u de accu vervangen.
Knippert rood De accucapaciteit is minder dan 10%
LED harde schijf
Status Functie/betekenis
Knippert groen DCU 220 benadert de harde schijf.
LED Caps Lock
Status Functie/betekenis
Brandt groen Vastzettoets is geactiveerd.
LED HF
Status Functie/betekenis
Brandt groen Zender of willekeurige draadloze functie
(wifi/BT/WWAN) is ingeschakeld
