109MU 100 – 6721804146 (2019/10)
2.2.2 Regulacja temperatury zasilania
Liniowa zależność między sygnałem 0–10 V (U w V) a żądaną
temperaturą zasilania  w°C wstosunku do zakresu od
minimalnej temperatury zasilania do maksymalnej temperatury
zasilania [ustawienie podstawowe 20 do 90 °C])

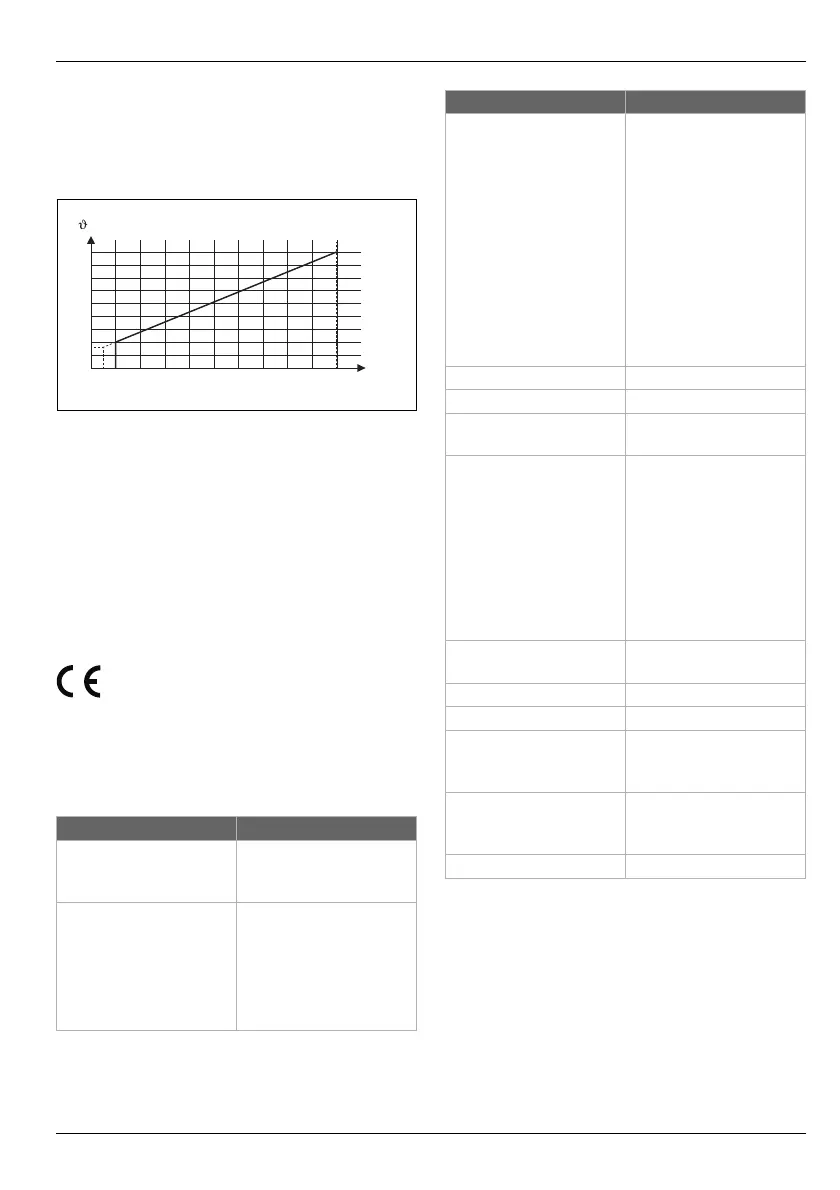

Rys. 2 Liniowa zależność między sygnałem 0–10 V (U w V)
a wymaganą temperaturą zasilania
 w°C)
Podłączone urządzenie grzewcze jest włączane lub wyłączane
w zależności od wymaganej temperatury zasilania.
2.3 Zakres dostawy
Rysunek 6 na końcu dokumentu:
[1] Moduł
[2] Torebka z dławikami odciążającymi
[3] Instrukcja montażu
2.4 Dane techniczne
Konstrukcja i charakterystyka robocza tego
produktu spełniają wymagania dyrektyw
europejskich i uzupełniających przepisów
krajowych. Zgodność potwierdzono oznakowaniem CE.
Deklarację zgodności produktu można otrzymać na żądanie.
W tym celu wystarczy zwrócić się z prośbą na adres podany na
tylnej okładce niniejszej instrukcji.
Tab. 3
Dane techniczne
Wymiary (szer. × wys. ×
głęb.)
151 × 184 × 61 mm
(dalsze wymiary  rys. 7 na
końcu dokumentu)
Maksymalny przekrój
przewodu
• Zacisk przyłączeniowy
230 V
•2,5mm
2
• Zacisk przyłączeniowy
bardzo niskiego napięcia
•1,5mm
2
0010024409-001
/ °C
U / V
0,5
20
90
110
Napięcia znamionowe
• BUS •15VDC
(zabezpieczenie przed
przebiegunowaniem)
• Napięcie sieciowe do
zasilania modułu
• 230 V AC, 50 Hz
•Sterownik •15VDC
(zabezpieczenie przed
przebiegunowaniem)
•Pompa, zawór
elektromagnetyczny,
meldunek awarii
• 230 V AC, 50 Hz
Bezpiecznik 230 V, 5 AT
Złącze magistrali BUS EMS i EMS 2/EMS plus
Pobór mocy – w trybie
czuwania
< 3 W
Maks. moc użyteczna
•na przyłącze (PC0)
•na przyłącze (OE1)
• 400 W (dopuszczalne
pompy o wysokiej
wydajności:
< 30 A przez 10 ms)
• 120 W (dopuszczalne
pompy o wysokiej
wydajności:
< 30 A przez 10 ms)
Dopuszczalna temperatura
otoczenia
0 ... 60 °C
Stopień ochrony IP 44
Klasa ochronności I
Nr ident. Tabliczka znamionowa
( rys. 21 na końcu
dokumentu)
Temperatura kontroli
ciśnienia w zaworze
kulowym
75 °C
Stopień zanieczyszczenia 2
Dane techniczne
