30 MU 100 – 6721804146 (2019/10)
2.2 Řízení zdroje tepla
Tato regulační strategie nachází uplatnění, je-li otopná soustava
řízena prostřednictvím řídící techniky budovy s regulačním
výstupem 0-10 V ( obr. 22 na konci dokumentace).

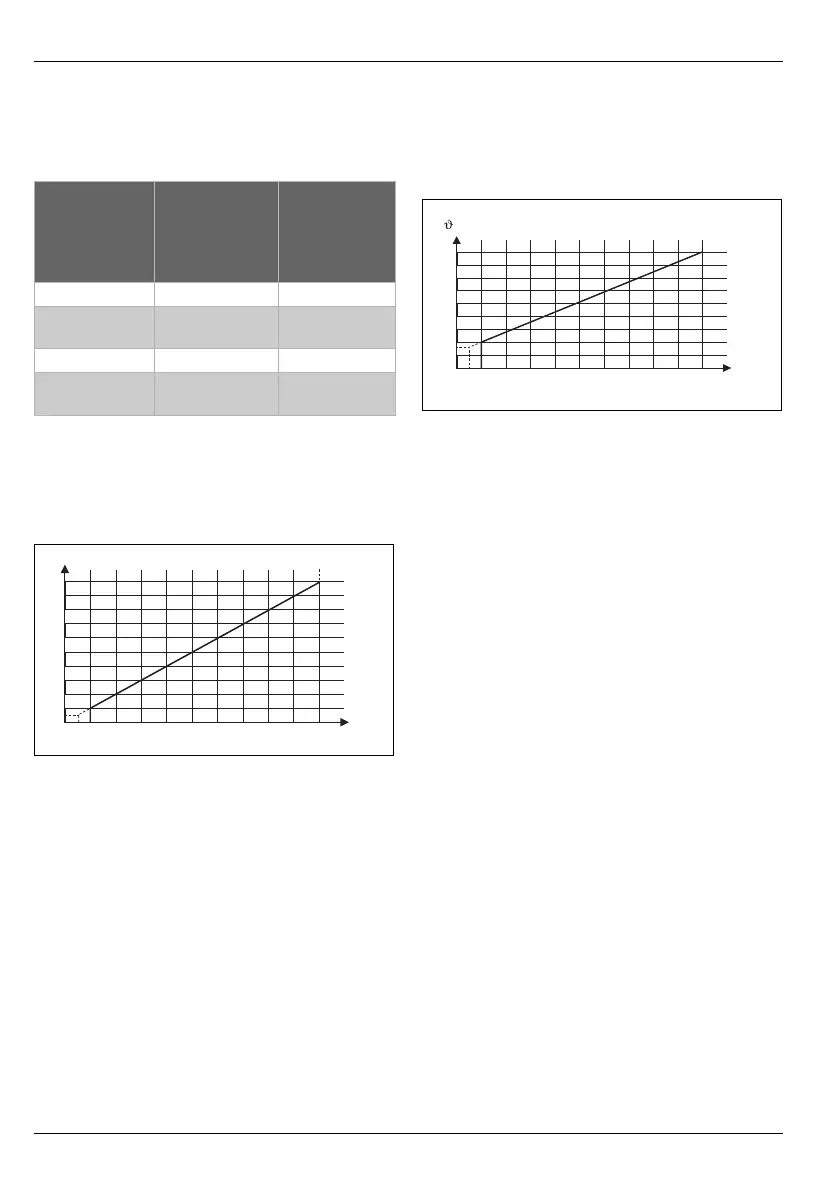

Tab. 2 Řízení podle výkonu/teploty na výstupu
2.2.1 Regulace podle výkonu
Lineární závislost mezi signálem 0-10 V (U ve V) a
požadovaným výkonem (P v % vztaženo na maximální výkon
systému):
Obr. 1 Lineární závislost mezi signálem 0-10 V (U ve V) a
požadovaným výkonem (P v %)
Připojený zdroj tepla se zapojuje a odpojuje podle
požadovaného výkonu.
2.2.2 Regulace teploty na výstupu
Lineární závislost mezi signálem 0-10 V (U ve V)
a požadovanou teplotou na výstupu  ve °C vztaženo na
rozsah minimální teploty na výstupu až maximální teploty na
výstupu [základní nastavení 20 až 90 °C]):
Obr. 2 Lineární závislost mezi signálem 0-10 V (U ve V) a
požadovanou teplotou na výstupu
 ve °C)
Připojený zdroj tepla se zapojuje a odpojuje podle požadované
teploty na výstupu.
2.3 Rozsah dodávky
Obr. 6 na konci dokumentace:
[1] Modul
[2] Sáček se svorkami pro odlehčení zatížení
[3] Návod k instalaci
Vstupní napětí Požadovaná
hodnota teploty na
výstupu/výkonu
(nástěnná
jednotka)
Stav nástěnné
jednotky
0 V - 0,5 V 0 %/0 °C vyp
0,6 V cca 6 %/cca 15 °C zap, je-li > min.
výkon
5,0 V cca 50 %/cca 50 °C zap
10,0 V cca 100 %/cca 90
°C
zap/maximum
0010013227-002
P / %
U / V
0,5
10
100
110
0010024409-001
/ °C
U / V
0,5
20
90
110
