72 MU 100 – 6721804146 (2019/10)
Montage optimisé de la sonde derrière l’échangeur
thermique
La sonde de température (T0) doit être installée sur le départ
après l’échangeur thermique côté secondaire (sonde immergée)
(
fig.
24
à la fin du document).
Il existe deux possibilités pour le montage optimisé de la sonde
derrière l’échangeur thermique ( position [1] avec raccord
d’angle à vis et position [2], Fig. 4 "Optimised sensor
installation") :

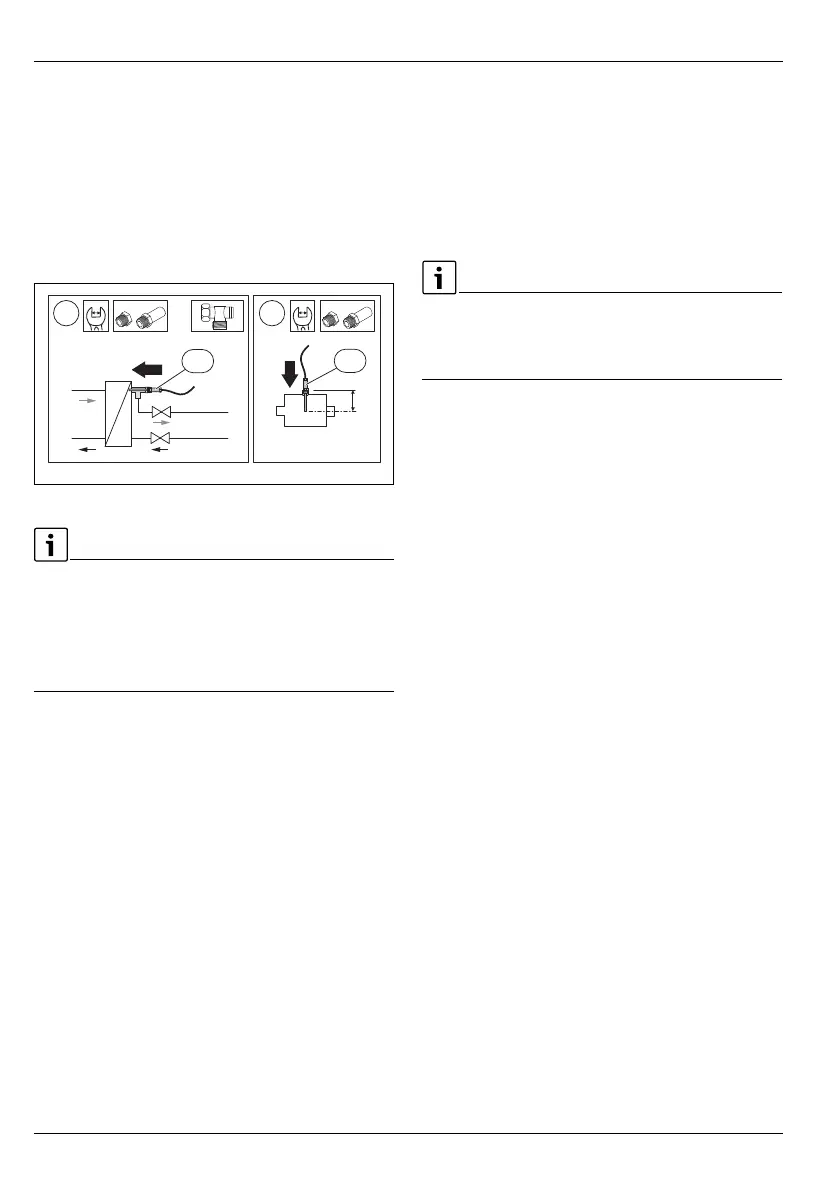

Fig. 4 Montage optimisée de la sonde
La sonde de température doit mesurer au centre du tube.
▶ Ajuster la profondeur de la sonde de température bouteille
de découplage avec les rallonges de vanne ( notice d’ins-
tallation du kit de sonde de la bouteille de découplage
hydraulique). Si le montage est conforme, la sonde pénètre
sur 1-2 cm dans l’échangeur thermique.
3.4 Raccordement électrique
▶ Utiliser au moins des câbles électriques modèle H05 VV-…
en tenant compte des prescriptions en vigueur pour le rac-
cordement.
3.4.1 Raccordement liaison BUS et sonde de température
(côté basse tension)
▶ Si les sections des conducteurs ne sont pas les mêmes,
utiliser le boîtier distributeur pour le raccordement des par-
ticipants BUS.
▶ Raccorder le participant BUS [B] via le boîtier de distribu-
tion [A] en étoile ( fig. 18 à la fin du document) ou via le
participant BUS avec raccords 2 BUS en série.
Si la longueur totale maximale des connexions BUS entre tous
les participants BUS est dépassée ou en cas de réseau en
anneau dans le système BUS, l’installation ne peut pas être
mise en service.
Longueur totale maximale des connexions BUS :
• 100 m avec section du conducteur de 0,50 mm
2
• 300 m avec section du conducteur de 1,50 mm
2
▶ Pour éviter les influences inductives : poser tous les câbles
basse tension séparément des câbles conducteurs de ten-
sion de réseau (distance minimale 100 mm).
▶ En cas d’influences inductives externes (par
ex. installations PV), les câbles doivent être blindés (par
ex. LiYCY) et mis à la terre unilatéralement. Ne pas raccor-
der le blindage à la borne de raccordement pour conduc-
teur de mise à la terre dans le module mais à la mise à la
terre de la maison, par ex. borne libre du conducteur de
protection ou conduite d’eau.
Pour rallonger le câble de la sonde, utiliser les sections des
conducteurs suivantes :
• Jusqu’à 20 m avec une section du conducteur de 0,75 mm
à 1,50 mm
2
• 20 à 100 m avec une section du conducteur de 1,50 mm
2
▶ Faire passer les câbles par les gaines prémontées et bran-
cher conformément aux schémas de connexion.
24
0010024454-001
2
T0
T0
A
B
24
1
A
B
