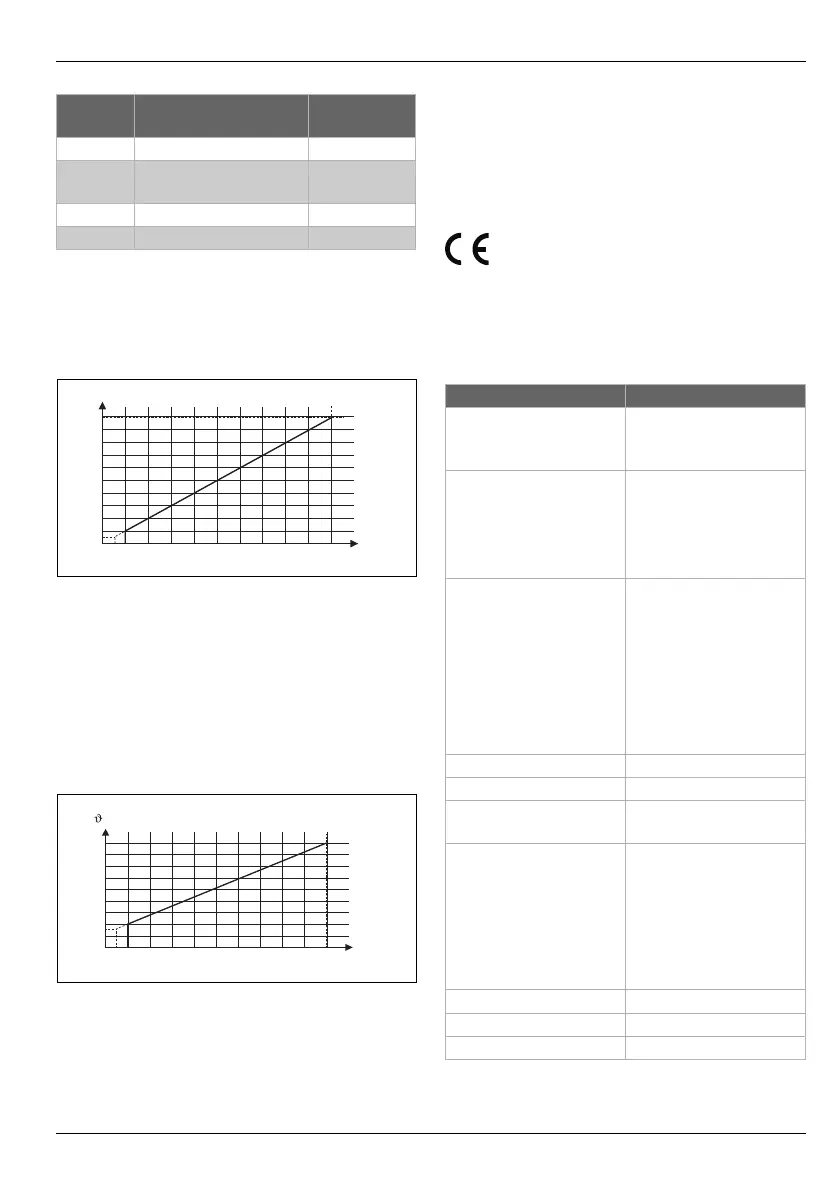

5MU 100 – 6721804146 (2019/10)
Tab. 2 Regelung nach Leistung/Vorlauftemperatur
2.2.1 Leistungsregelung
Linearer Zusammenhang zwischen 0-10V-Signal (U in V)
und angeforderter Leistung (P in % bezogen auf die maximale
Leistung der Anlage):
Bild 1 Linearer Zusammenhang zwischen 0-10 V-Signal
(U in V) und angeforderter Leistung (P in %)
Der angeschlossene Wärmeerzeuger wird entsprechend der
angeforderten Leistung zu- und abgeschaltet.
2.2.2 Vorlauftemperaturregelung
Linearer Zusammenhang zwischen 0-10V-Signal (U in V) und
angeforderter Vorlauftemperatur  in °C bezogen auf den Be-
reich minimale Vorlauftemperatur bis maximale Vorlauftempe-
ratur [Grundeinstellung 20 bis 90 °C]):
Bild 2 Linearer Zusammenhang zwischen 0-10V-Signal
(U in V) und angeforderter Vorlauftemperatur

in °C)
Der angeschlossene Wärmeerzeuger wird entsprechend der
angeforderten Vorlauftemperatur zu- und abgeschaltet.
2.3 Lieferumfang
Bild 6 am Dokumentende:
[1] Modul
[2] Beutel mit Zugentlastungen
[3] Installationsanleitung
2.4 Technische Daten
Dieses Produkt entspricht in Konstruktion und
Betriebsverhalten den europäischen Richtlinien
sowie den ergänzenden nationalen Anforderungen.
Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern.
Wenden Sie sich dazu an die Adresse auf der Rückseite dieser
Anleitung.
Eingangs-
spannung
Vorlauftemperatur/Leis-
tung Sollwert (Wandgerät)
Status
Wandgerät
0 V - 0,5 V 0 %/0 °C aus
0,6 V ca. 6 %/ca. 15 °C ein, wenn > min.
Leistung
5,0 V ca. 50 %/ca. 50 °C ein
10,0 V ca. 100 %/ca. 90 °C ein/Maximum
0010013227-002
P / %
U / V
0,5
10
100
110
0010024409-001
/ °C
U / V
0,5
20
90
110
Technische Daten
Abmessungen (B × H × T) 151 × 184 × 61 mm (weitere
Maße Bild 7 am Dokument-
ende)
Maximaler Leiterquer-
schnitt
Anschlussklemme 230 V 2,5 mm
2
Anschlussklemme Klein-
spannung
•1,5 mm
2
Nennspannungen
•BUS •15 V DC
(verpolungssicher)
Netzspannung Modul 230 V AC, 50 Hz
Bedieneinheit 15 V DC
(verpolungssicher)
Pumpe, Magnetventil,
Störausgang
230 V AC, 50 Hz
Sicherung 230 V, 5 AT
BUS-Schnittstelle EMS und EMS 2/EMS plus
Leistungsaufnahme
Standby
< 3 W
max. Leistungsabgabe
•pro Anschluss (PC0)
•pro Anschluss (OE1)
400 W (Hocheffizienz-
pumpen zulässig:
< 30 A für 10 ms)
120 W (Hocheffizienz-
pumpen zulässig:
< 30 A für 10 ms)
zul. Umgebungstemp. 0 ... 60 °C
Schutzart IP 44
Schutzklasse I
