Montaje optimizado de sondas detrás del intercambiador
de placas
Montar la sonda de temperatura (T0) en la impulsión, después
del intercambiador de placas, en el lado secundario (sensor
húmedo) ( fig. 24 al final del documento).
Para un montaje optimizado de sondas detrás del intercambia-
dor de placas hay dos posibilidades ( posición [1] con unio-
nes roscadas esquineras y posición [2], Fig. 4 "Montaje
optimizado de la sonda"):

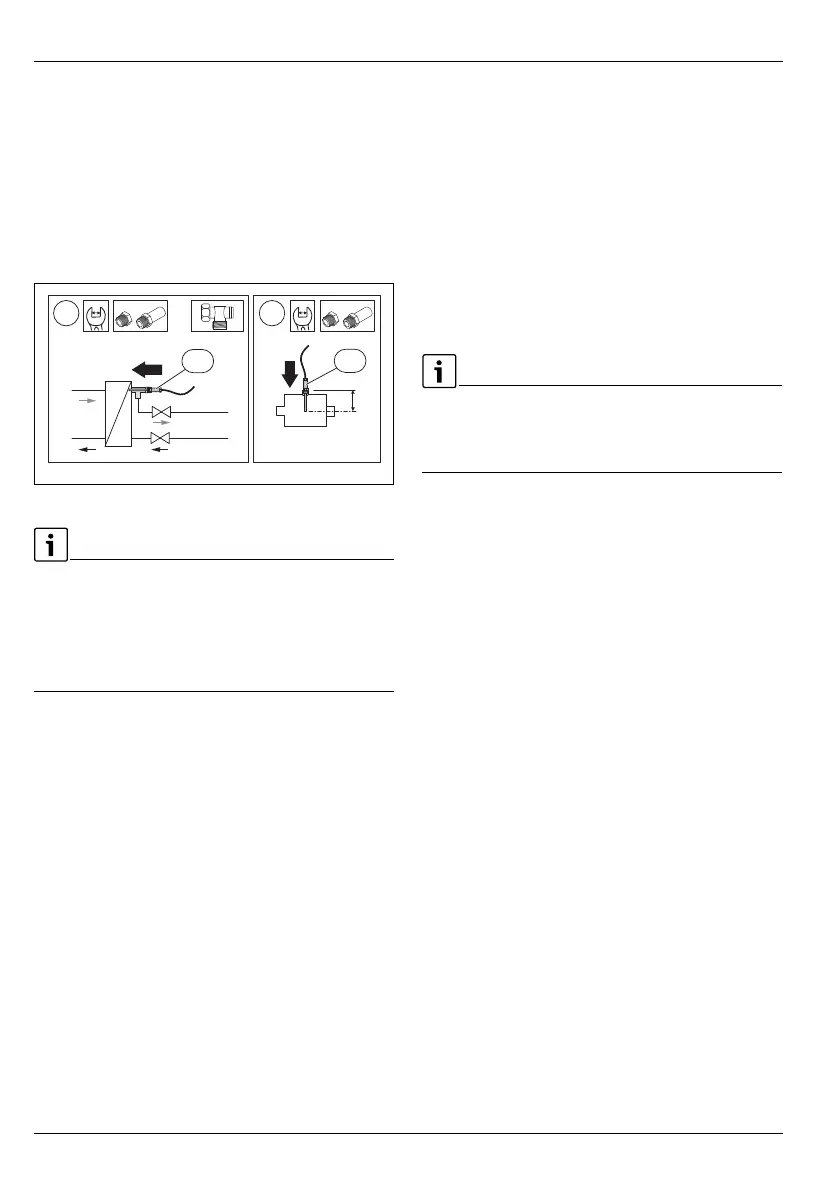

Fig. 4 Montaje optimizado de la sonda
La sonda de temperatura debe medir en el centro del tubo.
▶ Adaptar la profundidad de la sonda de temperatura de
compensador con prolongaciones de llave ( manual de
instalación set de sondas compensador hidráulico). Con un
montaje correcto, la sonda alcanza a 1-2 cm dentro del
intercambiador de placas.
3.4 Conexión eléctrica
▶ Teniendo en cuenta la normativa vigente sobre conexiones,
utilizar como mínimo cables eléctricos del tipo H05 VV-… .
3.4.1 Conexión del BUS y de la sonda de temperatura
(lado de baja tensión)
▶ En caso de que las secciones de los cables sean diferentes:
utilizar una caja de distribución para conectar las unidades
de BUS.
▶ Conectar la unidad de BUS [B] por medio de la caja de dis-
tribución [A] en estrella ( fig. 18 al final del documento)
o por medio de unidades de BUS con conexiones de 2 BUS
en serie.
Si se excede la longitud total máxima de las conexiones de BUS
entre todas las unidades de BUS, o bien existe una estructura
anular en el sistema de BUS, no se puede poner en marcha la
instalación.
Longitud total máxima de las conexiones de BUS:
• 100 m con 0,50 mm
2
de sección de cable
• 300 m con 1,50 mm
2
de sección de cable
▶ Para evitar influencias inductivas: tender todos los cables
de baja tensión separados de los cables conductores de
tensión de red (distancia mínima 100 mm).
▶ En caso de influencias inductivas externas apantallar el
cable y poner a tierra el apantallamiento por un lado. No
conectar el apantallamiento al borne de conexión de tierra
en el módulo, sino a la toma de tierra de la casa, por ejem-
plo, bornes libres de tierra o tuberías del agua.
En caso de prolongar los cables de la sonda, utilizar las siguien-
tes secciones de cable:
• Hasta 20 m con 0,75 hasta 1,50 mm
2
de sección de cable
• 20m hasta 100m con 1,50mm
2
de sección de cable
▶ Introducir los cables por las abrazaderas de goma premon-
tadas y conectarlos según los esquemas de conexiones.
