71MU 100 – 6721804146 (2019/10)
3 Installation
DANGER :
Danger de mort par électrocution !
Tout contact avec des pièces électrique, qui sont sous tension,
peut provoquer une électrocution.
▶ Avant l’installation de ce produit : couper le générateur de
chaleur et tous les autres participants BUS sur tous les
pôles de la tension de réseau.
▶ Avant la mise en service : monter le revêtement
( fig. 20, en fin de document).
3.1 Préparation pour l’installation dans la
chaudière
▶ Vérifier à l’aide de la notice d’installation du générateur de
chaleur si ce dernier permet d’installer des modules
(par ex. MU 100) dans le générateur de chaleur.
▶ Si le module peut être installé sans rail de montage dans le
générateur de chaleur, le préparer ( fig. 8 et 9 à la fin du
document).
3.2 Emplacements d’installation
▶ Installer le module sur un mur ( fig. 10 et 11 à la fin du
document), sur un rail de montage ( fig. 12 à la fin du
document), dans un groupe ou le générateur de chaleur.
▶ Lors de l’installation du module dans un générateur de cha-
leur, respecter la notice du générateur de chaleur.
▶ Retirer le module du rail de montage ( fig. 13 en fin de
document).
3.3 Installation d’une sonde de température sur la
bouteille de découplage hydraulique ou der-
rière l’échangeur thermique
La sonde de température bouteille de découplage T0 doit être
reliée en priorité avec le MU 100. Pour les chaudières murales
avec EMS 2/EMS plus, la sonde peut aussi être raccordée à
l’appareil, au MM 100 ou au MC 400.
Une sonde de température de bouteille de découplage suffit en
association avec un MC 400 à partir de la version OF02.05 du
logiciel.
Installation sur la bouteille de découplage hydraulique
( fig. 23 et 25 à la fin du document)
Position de la sonde de température de départ (T0) :

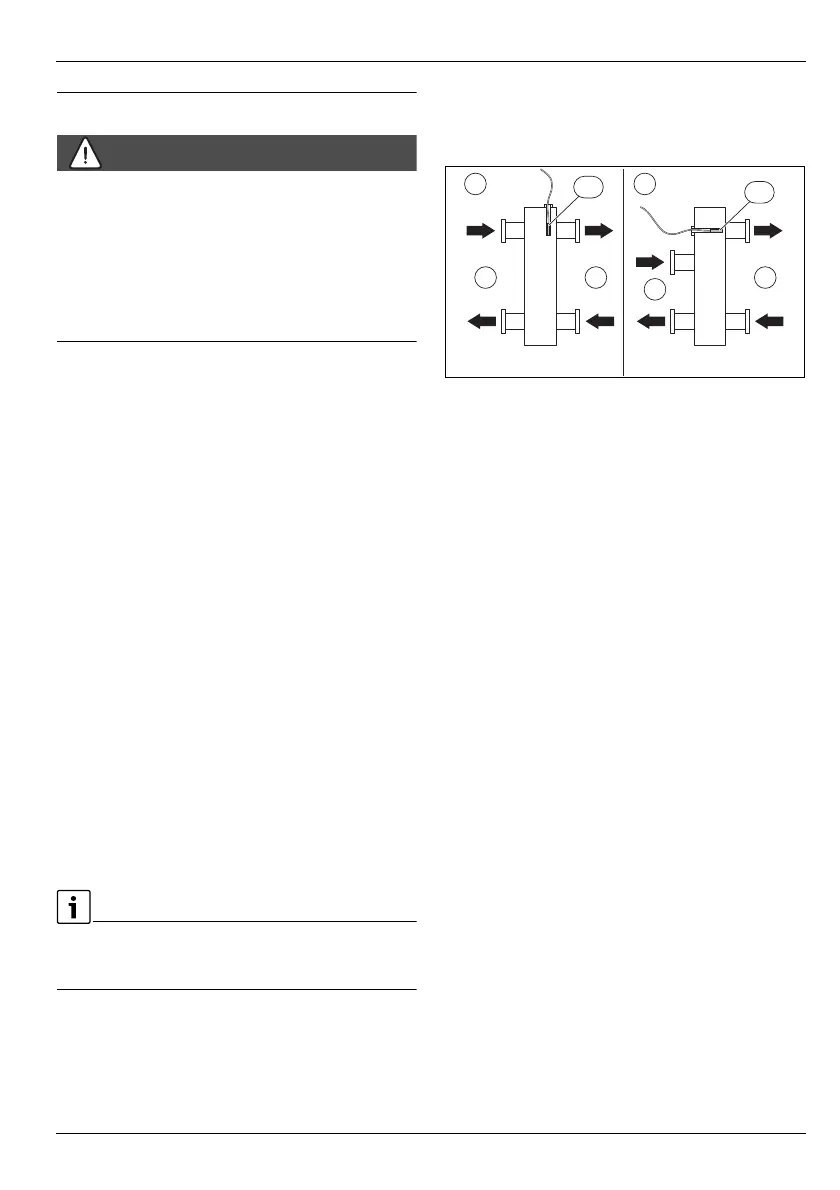

Fig. 3 Position sonde de température de départ (T0)
[1] tous les générateurs de chaleur
[2] tous les circuits de chauffage
A Bouteille de découplage hydraulique forme 1
B Bouteille de découplage hydraulique forme 2
1
Température de départ commune de tous les générateurs
de chaleur
2
Température de retour commune de tous les générateurs
de chaleur
3
Température de départ commune de tous les circuits de
chauffage
4
Température de retour commune de tous les circuits de
chauffage
T0 Sonde de température départ sur bouteille de
découplage hydraulique
Positionner T0 de manière à ce que
3
soit saisi indépendam-
ment du débit sur le côté de tous les générateurs de chaleur
[1]. La régulation ne peut fonctionner de manière stable que de
cette manière, même pour les faibles charges.
Pour un comportement de régulation optimal, la sonde de tem-
pérature doit être irriguée. Ceci peut être obtenu en combinant
un raccord en T, une rallonge de vanne et un kit de sonde.
0 010 013 230-001
12
A
1
2
B
T0
T0
ϑ
1
ϑ
3
ϑ
2
ϑ
4
ϑ
1
ϑ
3
ϑ
2
ϑ
4
