82 MU 100 – 6721804146 (2019/10)
2.2 Termoregolazione del generatore di calore
Questa modalità di sequenza trova applicazione se l'impianto di
riscaldamento viene regolato tramite un sistema di controllo
centralizzato dell'edificio con un'uscita di regolazione da
0-10 V ( Figura 22 in fondo al documento).
Tab. 2 Termoregolazione a seconda della potenza/tempera-
tura di mandata
2.2.1 Regolazione di potenza
Relazione lineare tra segnale da 0-10 V (tensione elettrica in V)
e potenza richiesta (P in percentuale riferita alla potenza mas-
sima dell'impianto):

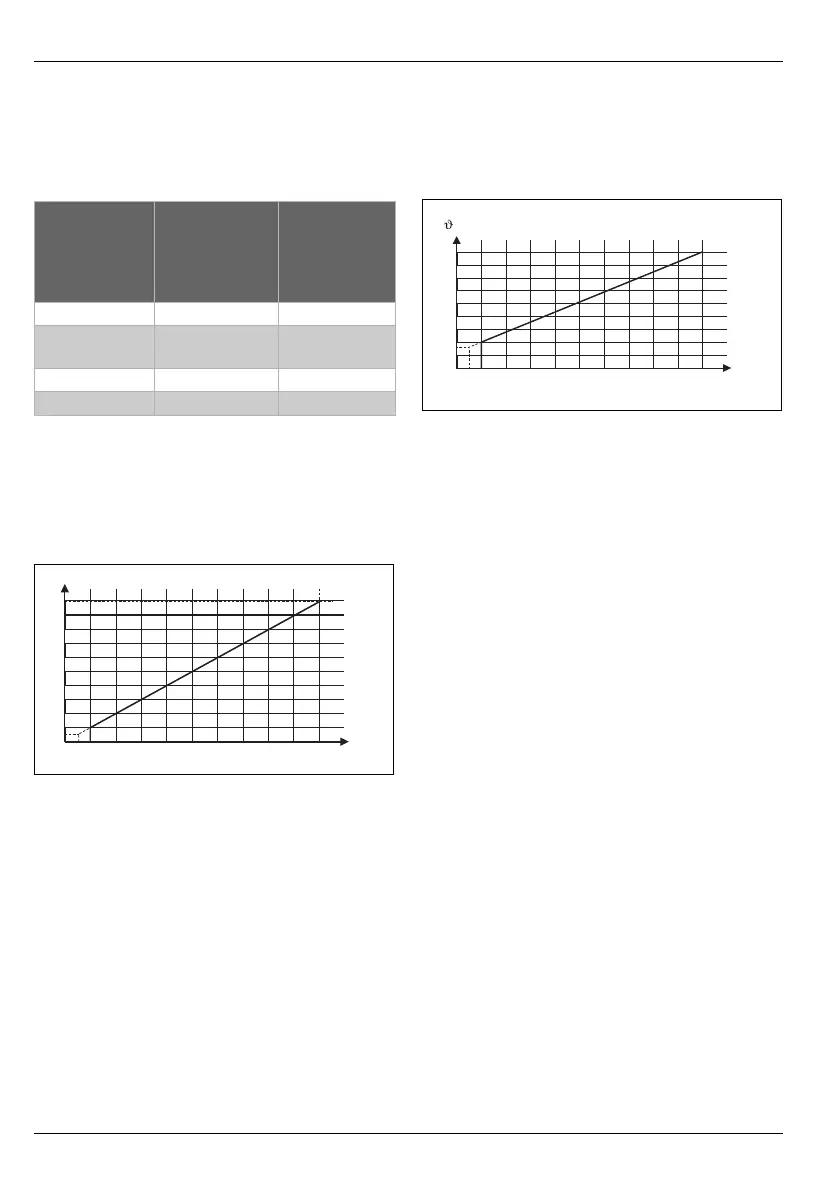

Fig. 1 Relazione lineare tra segnale da 0-10 V (tensione
elettrica in V) e potenza richiesta (P in percentuale)
Il generatore di calore collegato viene attivato e disattivato in
base alla potenza richiesta.
2.2.2 Regolazione della temperatura di mandata
Relazione lineare tra segnale da 0-10 V (tensione elettrica in V)
e temperatura di mandata richiesta  in °C riferita all'intervallo
dalla temperatura di mandata minima fino alla temperatura di
mandata massima [impostazioni di fabbrica da 20 a 90 °C]):
Fig. 2 Relazione lineare tra segnale da 0-10 V (tensione
elettrica in V) e temperatura di mandata richiesta
 in °C)
Il generatore di calore collegato viene attivato e disattivato in
base alla temperatura di mandata richiesta.
2.3 Volume di fornitura
Figura 6 in fondo al documento:
[1] Modulo MU 100
[2] Sacchetti con fermacavo
[3] Istruzioni per l’installazione
Tensione elettri-
ca d'ingresso
Valore nominale
temperatura di
mandata/potenza
(apparecchio mu-
rale)
Stato apparec-
chio murale
0 V - 0,5 V 0 %/0 °C Off
0,6 V ca. 6 %/ca. 15 °C On, se > potenza
min.
5,0 V ca. 50 %/ca. 50 °C On
10,0 V ca. 100 %/ca. 90 °C On/massimo
0010013227-002
P / %
U / V
0,5
10
100
110
0010024409-001
/ °C
U / V
0,5
20
90
110
