3 Installazione
PERICOLO:
Pericolo di morte per corrente elettrica!
Toccando componenti elettrici sotto tensione si rischia la
folgorazione.
▶ Prima dell'installazione di questo prodotto: staccare la ten-
sione di rete su tutte le polarità, sia per il generatore di
calore che per tutte le altre utenze BUS.
▶ Prima della messa in funzione: montare il pannello protet-
tivo ( fig. 20 in fondo al documento).
3.1 Preparazione per l'installazione nel genera-
tore di calore
▶ Nelle istruzioni di installazione del generatore di calore
controllare se c'è la possibilità di installare moduli
(per es. MU 100) nel generatore di calore.
▶ Preparare il modulo, se questo può essere installato nel
generatore di calore senza guida profilata ( fig. 8 e 9 in
fondo al documento).
3.2 Luoghi di installazione
▶ Installare il modulo su una parete ( fig. 10 e 11 in fondo
al documento), su una guida profilata ( fig. 12 in fondo al
documento), in un gruppo di montaggio oppure nel genera-
tore di calore.
▶ Per l'installazione del modulo in un generatore di calore,
seguire le istruzioni del generatore di calore.
▶ Togliere il modulo dalla guida profilata ( fig. 13 in fondo
al documento).
3.3 Installazione di una sonda di temperatura sul
compensatore idraulico o a valle dello scam-
biatore di calore
La sonda di temperatura del compensatore T0 dovrebbe essere
collegata prioritariamente con MU 100. Per le caldaie murali
con produzione ACS con EMS 2/EMS plus, la sonda può essere
collegata all'apparecchio, a un modulo MM 100 o anche a un
modulo MC 400.
In combinazione con MC 400 con versione software a partire
da OF02.05 è sufficiente una sonda di temperatura compensa-
tore idraulico.
Installazione sul compensatore idraulico
( fig. 23 e 25 in fondo al documento)
Posizione sonda di temperatura di mandata (T0):

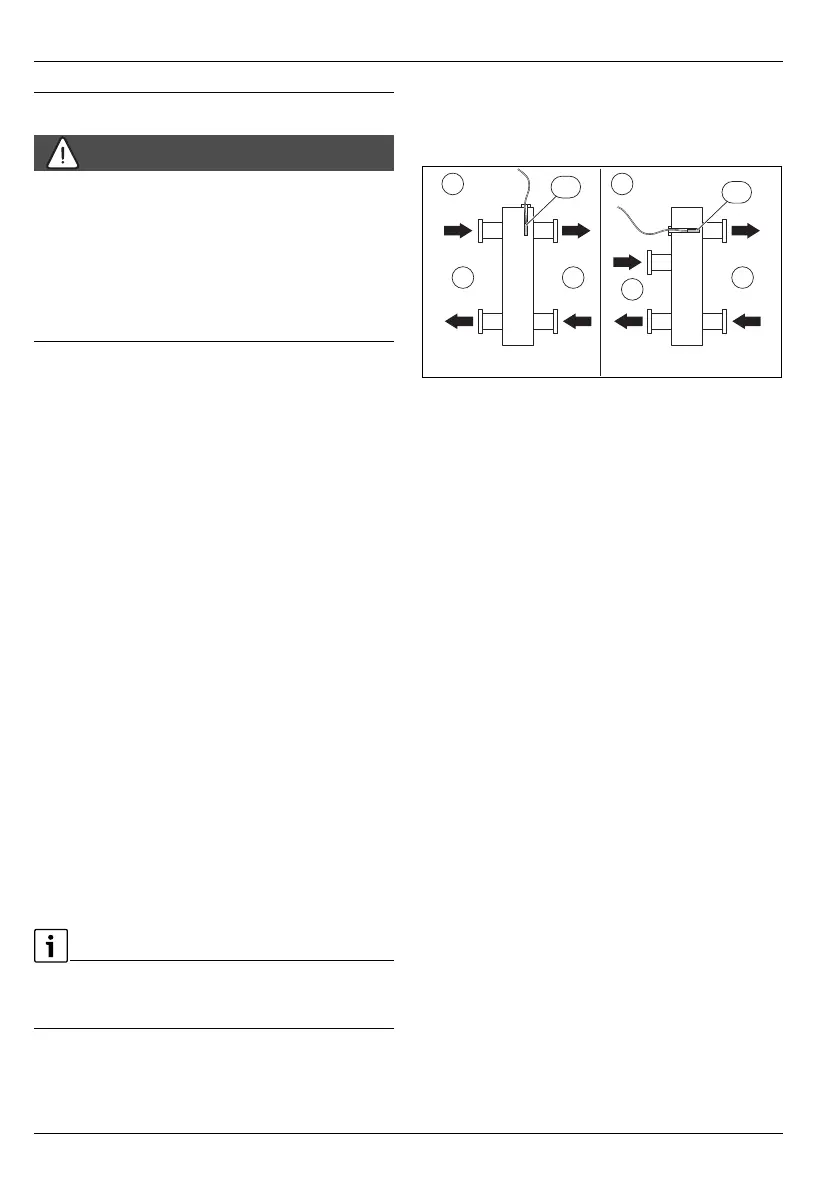

Fig. 3 Posizione sonda di temperatura di mandata (T0)
[1] Tutti i generatori di calore
[2] Tutti i circuiti di riscaldamento
A Compensatore idraulico forma 1
B Compensatore idraulico forma 2
1
Temperatura di mandata comune di tutti i generatori di
calore
2
Temperatura di ritorno comune di tutti i generatori di
calore
3
Temperatura di mandata comune di tutti i circuiti di
riscaldamento
4
Temperatura di ritorno comune di tutti i circuiti di
riscaldamento
T0 Sonda di temperatura di mandata sul compensatore
idraulico
T0 deve essere posizionato in modo tale che il valore
3
possa
essere rilevato in modo indipendente dalla portata sul lato di
tutti i generatori di calore[1]. Soltanto in questo modo la termo-
regolazione può lavorare stabilmente anche con carichi ridotti.
Per un comportamento di regolazione ottimale, sarebbe neces-
sario fare circolare la sonda di temperatura. Questo può essere
possibile combinando il raccordo a T, la prolunga del rubinetto
e il kit di sensori.
